Dübel B 12/100Sz Ab12/90

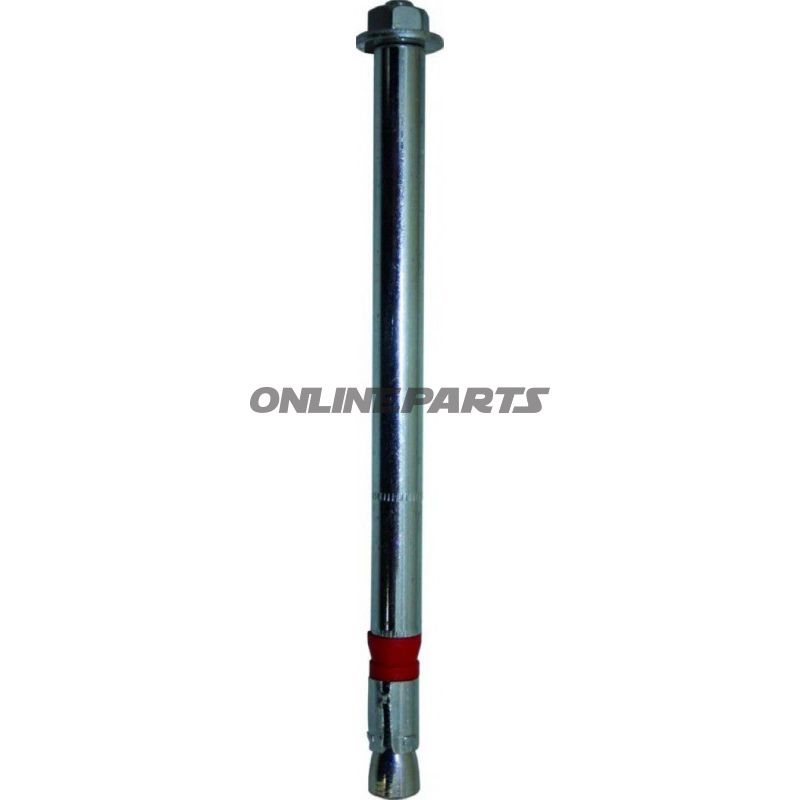

Dyvel B 12/100SZ (AB12/90) – gennemstiksanker til beton

Denne dyveltype, ofte benämnd "Dyvel 12/100 SZ-B" (GTIN 4043315042903, MPN 486.90.46), är ett genomstiksankare designat för medel till tunga förankringar i både sprucken och osprucken betong. Produkten är lämplig för applikationer som stålskyltar, räcken, maskin- och konsolupphängningar samt stegarbeslag, där höga drag- och shear-kapaciteter krävs vid begränsade axiella- och kantavstånd.

Funktion

• Dyvelen fungerar som ett genomstiksankare: skruven dras mot genom fästdelen, varefter den specialutformade hylsan sprider sig i borrarhålet och låser i betongen.
• En plastisk sammantryckningsring säkerställer bestående fasthållande av den fastgjorda komponenten mot underlaget och minskar risken för spel över tid.
• Systemets tredubbelspredningsprofil ökar kontaktytan i hylsan, vilket ger hög bärförmåga även vid små kant- och axelavstånd.

Material och egenskaper

• Hylsan är tillverkad i en specialplast/metall-kombination (typiskt rost- eller galvaniserat stål i kombination med formpressad plast i pressringen) för att uppnå både mekanisk styrka och varaktig fasthållning. (Produkten levereras utan deklaration av ytterligare legeringsuppgifter i de tillgängliga data.)
• Designen fokuserar på mekanisk spridning snarare än kemisk bindning, vilket ger snabb installation utan härdningstid.
• Den plastiska pressringen bevarar klämkraften mot klämstyrkor och termiska påverkaner i normal användning.

Tekniska data (väsentliga mått)

• Borrdiameter: 12 mm
• Total längd: 180 mm
• Gänga: M8
• Borrarhålsdjup: 80 mm
• Nödvändig förankringsdjup i betong: 70 mm
• Maximum åtdragningsstyrka på komponent: <100 mm
• Rekommenderat moment vid åtdragning: 30 Nm

Kompatibilitet och användningsanvisning

• Används i borrade hål i både sprucken och osprucken betong; lämpar sig för genomstoltsmontering där underliggande flänsar eller plattor dras närmare betongen.
• Viktigt att följa korrekt borrdiameter (12 mm) och förankringsdjup (70 mm) för att uppnå angivna bärigheter.
• Åtdragningsmomentet bör hållas runt 30 Nm för att säkerställa korrekt spridning utan överbelastning av gängan eller hylsan.
• Kontrollera alltid att kant- och axelavstånd uppfyller projektkraven; systemets tredubbelspredning ökar tillåtna belastningar vid små avstånd, men projektets dokumentation följs.

Säkerhet och normer

• Produkten tekniska beskrivning nämner möjlighet till överensstämmelse med ETA Option 1 (typgodkännande), vilket indikerar beräknade och testade prestationer enligt europeiska ankarl krav — bekräfta specifik certifiering hos leverantören om dokumentation behövs för ditt projekt.
• Följ allmänna säkerhetsrutiner vid borrning, rengöring av borrhålet och korrekt åtdragning. Använd lämplig personlig skyddsutrustning vid montage.

Noteringar

• GTIN 4043315042903 och MPN 486.90.46 är integrerade i produktbenämningen och kan användas för att identifiera exakt variant vid beställning eller vid efterkontroll av leverantörsdokumentation.
• Det finns ingen ytterligare information om korrosionsklass eller materialens exakta legering i de medföljande data; välj korrosionsskyddade varianter om användningen är utomhus eller i korrosivt miljö.
