DUBBSORTIMENT 8555 SVART DIN 939

Studs (gängnålar) DIN 939 — svarta stålgjorde för sammanfogning

Produktnamn: STUD SORTIMENT 8555 SORT DIN 939
MPN: 481.13.13
GTIN: 4068412025147

Detta sortiment består av gevindtappar (studs) i enlighet med DIN 939, utförda i stål med svart yta. Gevindtapparna har ingen huvud och levereras i kvalitet 5.8 med skruv-i-slut (en ände med yttre/utvändig gänga för in skruvning). Konstruktionen gör dem lämpliga för sammanfogningar där en genomgående gängstift önskas, t.ex. montering av manifolder, däckdelar och fästen av komponenter där huvudfri montering föredras.

Funktion och användning

• Gevindtapparna fungerar som dubbelsidiga fästelement: den ena änden skruvas i ett förberett gäng i komponent A, medan en mutter på den fria änden fäster komponent B.
• Designen utan huvud gör dem användbara i plana eller begränsade monteringsområden där ett yttre huvud skulle vara i vägen.
• DIN 939-specifikationen säkerställer enhetlig geometri och kompatibilitet med standardmutter och verktyg.

Material och yta

• Material: Stål — dimensionerat för mekaniska sammanfogningar med måttlig belastning.
• Kvalitet: 5.8, vilket anger en medelstyrka lämplig för många vanliga tillämpningar i fordon och monteringsverkstäder.
• Färg/yta: Svart — typiskt fosfaterad eller svartoxiderad för korrosionsbeständighet och minskad reflektion. Ytan ger visuell enhetlighet och grundläggande rostskydd, men är inte likvärdig med galvanisering eller rostfritt stål för långvarig exponering i aggressiva miljöer.

Tekniska detaljer

Standarden är DIN 939 och produkten är tillverkad av Dresselhaus (specificerad tillverkare i tekniska data). Produkterna levereras utan packskruv/ bricka samt utan hål för låswire. Typ: studs (gevindtapp) utan huvud.

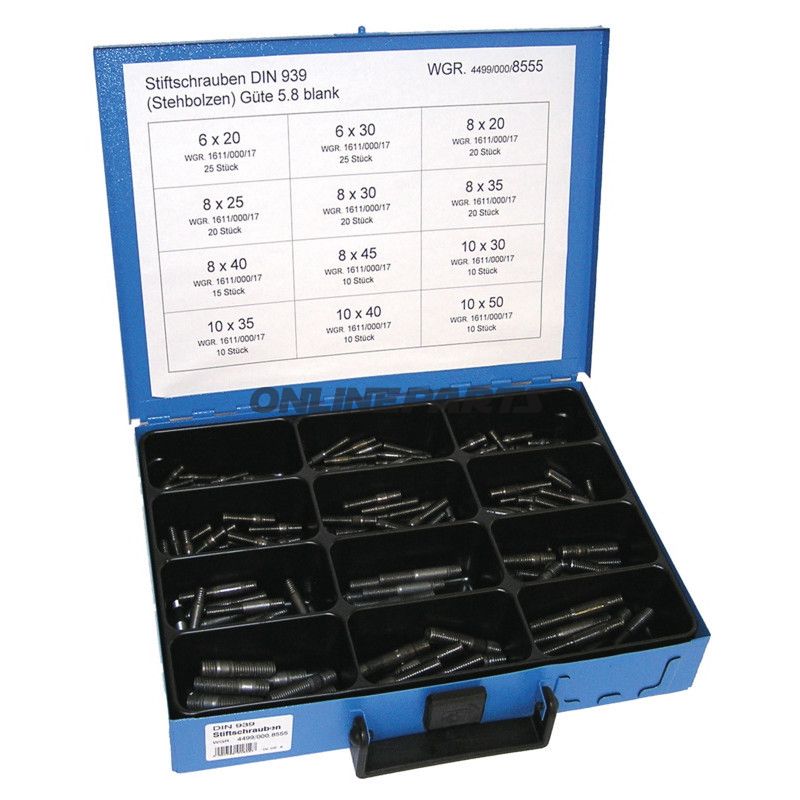

Innehåll i sortimentet (dimensioner)

Sortimentet innehåller studs i följande diameter-längd-kombinationer. Angivna antal stycken beskriver urvalet i satsen och är inte en garanti för emballeringsenhet vid köp:

• Ø 6 mm × 20 mm
• Ø 6 mm × 30 mm
• Ø 8 mm × 20 mm
• Ø 8 mm × 25 mm
• Ø 8 mm × 30 mm
• Ø 8 mm × 35 mm
• Ø 8 mm × 40 mm
• Ø 8 mm × 45 mm
• Ø 10 mm × 30 mm
• Ø 10 mm × 35 mm
• Ø 10 mm × 40 mm
• Ø 10 mm × 50 mm

Kompatibilitet och monteringsanvisningar

• Gevindtapparna är avsedda för in skruvning i förberedda inre gängor motsvarande angiven diameter och kvalitetsklass.
• Använd lämpliga momentvärden för 5.8-stål för att undvika överbelastning av gäng eller tappände. Var uppmärksam på materialet i bottenstycket (aluminium vs. stål) vid val av in skruvningsmoment.
• Vid krav på hög korrosionsbeständighet eller högre styrka bör alternativa material eller yta övervägas.

MPN 481.13.13 och GTIN 4068412025147 kan användas för delar-sökning och delidentifiering i lager- och ERP-system.
