DUBBELUTTAG USB-A USB-C PD MAX 3A FÖR EINBAU

Dubbla inbyggnads-USB: USB-A och USB-C PD (max 3 A) för 12/24 V-installation

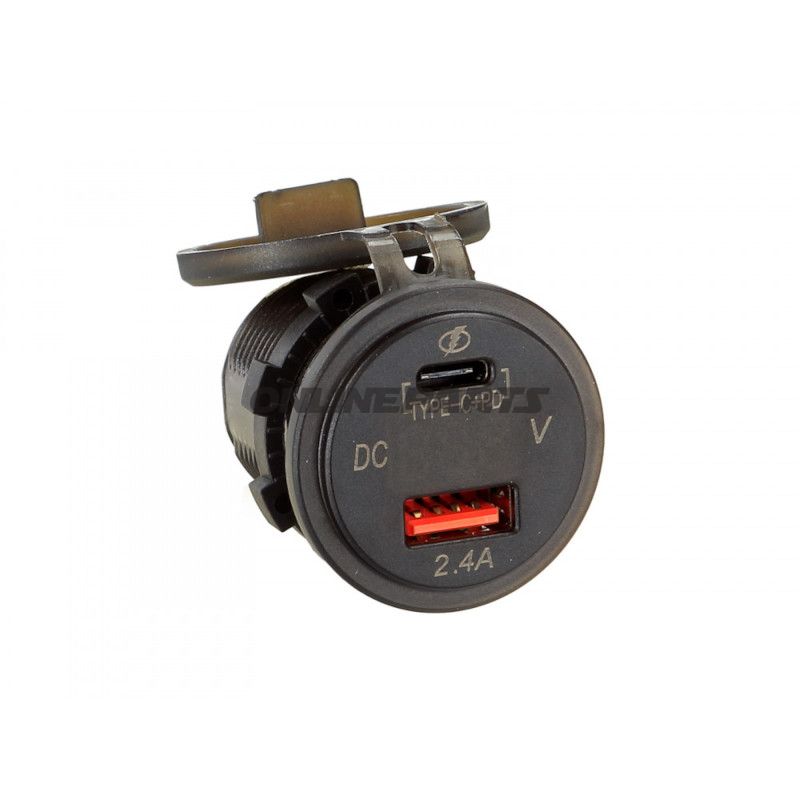

Produktbeskrivning: Denna inbyggnads-USB-kontaktlåda från ACV (MPN: 194.08.66, GTIN: 4026724318036) kombinerar ett klassiskt USB-A-uttag och ett nyare USB-C-uttag med strömstyrning via Power Delivery (PD). Enheten är avsedd för permanent montering i instrumentbräddor eller andra fasta installationer i bilar, lastbilar, husbilar och campingvagnar där 12 V eller 24 V försörjning är tillgänglig.

Funktion och användning:

• Ger två samtidiga laddutgångar: ett USB-C och ett USB-A, så både moderna enheter (smartphones, tablets, laptops med USB-C) och äldre USB-A-kablar kan anslutas.
• Stödjer PD-teknologi (Power Delivery) och innehåller en integrerad krets som automatiskt identifierar den anslutna enhetens strömbehov för effektiv och optimerad laddning.
• Designad för användning i fordon med 12 V eller 24 V batterisystem — enheten ansluts direkt till tändström (switched power) i fordonets elektriska system.

Tekniska egenskaper:

• Utgångsport: 1 × USB-C, 1 × USB-A.
• Inspänning: 12 V / 24 V DC (ansluts till tändningsstyrd försörjning).
• Laddström och effekt (angivna): DC 5 V = 3100 mA; DC 7 V = 2004 mA; DC 9 V = 200 mA; DC 12 V = 1500 mA. Observera att PD-styrning kan ändra effektfördelningen beroende på enhetens krav.
• Material: Hölje i PA66 (polyamid) — valt för mekanisk stabilitet och värmebeständighet vid bilrelaterade temperaturpåverkan.
• Inbyggd voltmeter med vit bakgrundsbelyst display, som visar fordonets spänning och hjälper till snabb kontroll av batteristatus.

Materialval och hållbarhet:

Huset är tillverkat i PA66, ett tekniskt polyamid med god slagstyrka och värmebeständighet, vilket gör det lämpligt för montering i fordon där temperaturvariationer och vibrationer förekommer. De elektroniska komponenterna inkluderar en skyddande integrerad krets (IC) för automatisk enhetsigenkänning och för att optimera laddningsprocessen. Detta minskar risken för överbelastning och säkerställer kompatibilitet med många moderna mobila enheter.

Montering och elektrisk anslutning:

• Designad för insättning i paneler — håltagningsmått och monteringsbeslag bör kontrolleras före montering (mått framgår av teknisk ritning från tillverkaren, som rekommenderas att konsultera vid installation).
• Anslut direkt till 12/24 V-systemets tändstyrda krets för att säkerställa att enheten endast levererar ström när fordonet är påslaget, med lämplig låsning i försörjningskretsen.
• Vid installation i professionella miljöer rekommenderas korrekt kabeldimensionering och användning av lämpliga säkringar för att följa fordonets elektriska standarder.

Kompatibilitet och praktiska kommentarer:

• Kompatibel med smartphones, tablets och många bärbara datorer som stöder laddning via USB-A eller USB-C. Effektfördelningen beror på den anslutna enhetens laddprotokoll.
• PD-funktionen ger högre effektivitet för USB-C-enheter, medan USB-A-porten levererar standard USB-laddning. Samtidig användning av båda portarna kan medföra delad effekt beroende på totalt krav.
• ACV-varumärket och MPN 194.08.66 samt GTIN 4026724318036 används för identifikation vid reservdelar och dokumentation vid montage eller service.

Slutsats: Den dubbla USB-kontaktlådan från ACV är ett praktiskt val för inbyggd laddfunktion i fordon där både USB-A- och USB-C-enheter ska kunna anslutas. Materialvalet i PA66 och den inbyggda PD-styrningen gör enheten lämplig för professionell användning i fordonsmiljöer, förutsatt korrekt installation och säkringsskydd.
