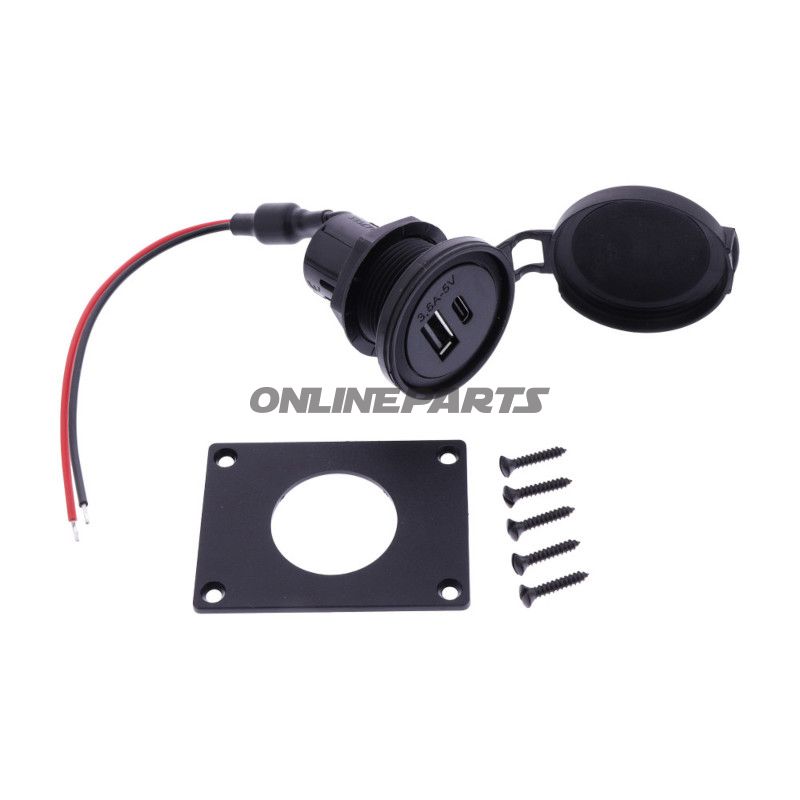

Dubbelsidig ström USB-KÅPA/MONTERINGSPLATTA M+S

Dubbla vägguttag Power USB med lock och monteringsbricka för inbyggnad

Produkt: Dubbelt vägguttag Power USB för inbyggnad i panel eller instrumentbräda. Varumärke: M+S. Modelnummer (MPN): 706.05.80. GTIN: 4024951502327.

Funktion

• Ett inbyggt dubbelt USB-uttag med en kombination av USB-C och USB-A, utformat för samtidig uppladdning av två mobila enheter (t.ex. mobiltelefoner, navigationsenheter, kameror, MP3-spelare, tablets).
• Ger en sammanlagd laddström på upp till 3,6 A och en stabil 5 V-utgång, vilket ger snabbare uppladdning jämfört med äldre USB-portar med lägre ström.
• Gummiskyddet (stänktätt lock) skyddar uttagsmodulen mot stänk och smuts när den inte används.
• Monteringsplattan gör det möjligt att genomföra en snygg och säker installation från ena sidan av panelen, vilket förenklar montering i instrumentbrädor och kontrollpaneler.

Tekniska data och dimensioner

• Uteffektspänning: 8–34 V DC
• Utgångsspänning: 5 V DC totalt
• Totalt utgångsström: 3,6 A (3600 mA)
• Kabellängd: 15 cm
• Uttagsmodulens yttre dimensioner: diameter (D) 27,8 mm, längd (L) 38 mm
• Kräftat monteringshål: 28 mm
• Dimensioner monteringsplatta: bredd 60 mm, höjd 45 mm
• Stänktäthet med stängt lock: IP54
• Husmaterial: ABS-plast

Materialval och egenskaper

• Huset är tillverkat i ABS, ett termoplastiskt material som ger god slagstyrka och motståndskraft mot vanlig mekanisk påverkan och värme från omgivningen.
• Gummilocket säkerställer tät förslutning vid inaktivt uttag och minskar intrusion av damm och vattendroppar (klassificerat IP54 vid stängt lock). Detta är relevant i fordon och utomhusapplikationer där exponering för fukt och smuts kan förekomma.
• Elektriska kontakter och USB-portar är utförda med standardtyper (USB-A och USB-C) för kompatibilitet med vanliga kablar och enheter.

Kompatibilitet och användning

• Lämplig för montering i motorcyklar, husbilar, båtar, arbetsfordon och andra fordon samt stationära paneler där 8–34 V försörjning är tillgänglig.
• Passar i ett 28 mm monteringshål; monteringsplattan används för att ge en ren finish och enkel montering från panelens framsida.
• Designad för att ladda två enheter samtidigt; förvänta dig att den totala delningen av ström kan innebära att varje port inte alltid levererar maximal ström vid samtidig användning.

Monterings- och driftsanvisningar

• Säkra korrekt polanslutning till 8–34 V källsidan och använd lämplig säkring i ledningsnätet enligt fordonets eller anläggningens krav.
• IP54-skyddet gäller vid stängt lock; i öppet läge är portarna utsatta för vatten och smuts, så placering bör beakta detta.
• ABS-hus och gummilåg kräver ingen särskild underhåll utöver vanlig rengöring och visuell kontroll av tätningar och kontakter.

Identifiering: Produkten erbjuds av M+S under MPN 706.05.80 och kan identifieras i leverantörs- och reservdelsselflistor med GTIN 4024951502327.
