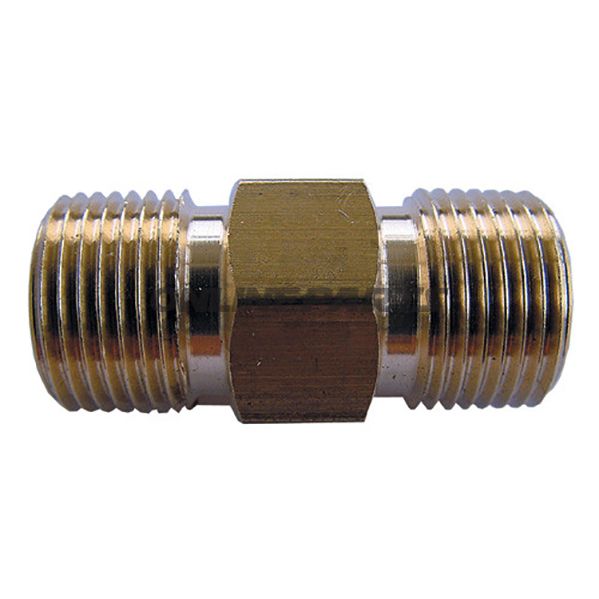

Dubbelnippel 3/8-3/8

Dubbelt gängnippel G 3/8 – koppling av tryckluft- och svetsutrustning

Produkt: Doppelnippel 3/8-3/8 från EWO (MPN: 656.08.25, GTIN: 4030875000580). Denna dubbla gängnippel används för att ansluta komponenter med cylindriskt utvändigt rörgäng i tryckluftsinstallationer samt i svets-/gastekniska installationer.

Funktion

• Nippel med två utvändiga G 3/8-gängor, avsedd för direkt förening av två invändiga gängor eller som övergångsstycke mellan rör/armaturer i trycklufts-system och liknande.
• Säkrar mekanisk förbindelse och tätning mellan komponenter när korrekt tätning (t.ex. gängtätningstejp eller gängpasta) används enligt gällande praxis.

Dimensioner och nyckelmått

• Gänga: G 3/8 x G 3/8 (cylindriskt utvändigt gängad).
• Längd 1: 37,0 mm (den ena sidan av nipplen).
• Längd 2: 13,5 mm (den andra sidan).
• Yttermått (Ø): 13,5 mm.
• Nöglebredd: 17 mm (passande skiftenyckel/fastnyckel).

Material och egenskaper

• Material: Standardutförande för denna typ av nippel är metall (vanligtvis mässing eller stål) med bearbetat cylindriskt gänga. Materialval ger god mekanisk styrka och slitagestånd vid vanligt bruk i tryckluft- och svetsinfrastruktur. (Kontrollera produktetikett eller leverantörsuppgifter för exakt legering eller ytbehandling vid specifika användningar.)
• Gängtyp: Cylindrisk (BSP/G), vilket innebär att tätningstekniker som PTFE-gazetttejp eller gängpasta normalt används för att uppnå gastät anslutning.
• Ytbehandling: Maskinbearbetad för exakt passform och enkel montering med nyckelbredd 17 mm.

Användningsområden och kompatibilitet

• Lämplig för tryckluftsinstallationer, kompressoranläggningar, filter-/regulatorkopplingar samt vissa svets- och gasinstallationer där G 3/8-gänga används.
• Passar komponenter med invändigt cylindriskt G 3/8-gänga. Vid tvivel om gängtyp eller toleranser bör man kontrollera befintliga komponenters märkning eller mäta gängprofilen.

Praktiska överväganden vid montering

• Använd lämpligt tätmedel (PTFE-gasettetejp eller gängpasta) på cylindriska gängor för att undvika läckage; undvik överdriven åtdragning för att skydda gängor och packningar.
• Använd 17 mm skiftnyckel för korrekt åtdragning. Följ momentanvisningar från ditt system eller tillverkaren av den sammanfogade utrustningen för att undvika skador.
• Kontrollera material- och tryckbegränsningar i förhållande till media (luft, inert gas osv.) och driftstrycket i din installation.

Identifikation

Denna artikel märks av tillverkaren EWO under artikelnummer (MPN) 656.08.25 och globala handelskoden GTIN 4030875000580. Uppgifterna kan användas vid inköp, reservdelidentifikation och dokumentation i system för underhåll och upphandling.

Obs: Om du behöver bekräftelse av material (t.ex. mässing vs. stål) eller ytbehandling för särskilda miljöer (korrosiva omgivningar, livsmedelsområdet m.m.), rekommenderas det att kontrollera tekniska datablad eller kontakta leverantören direkt.
