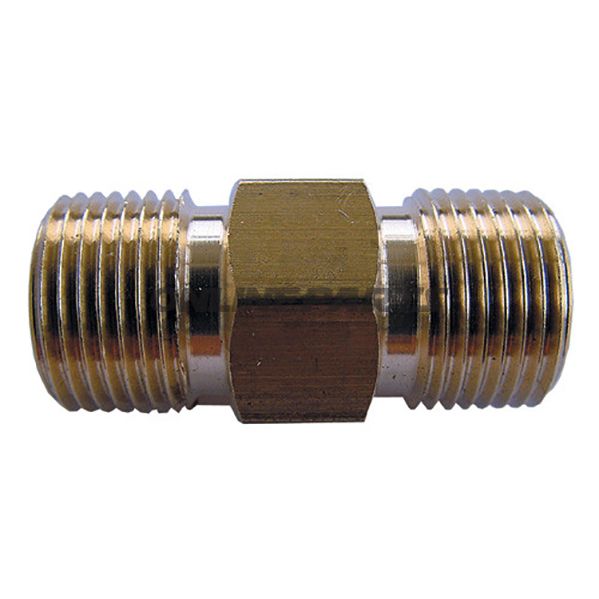

Dubbelnippel 1/4-1/4

Dubbelnippel G 1/4 x G 1/4 för anslutning av tryckluft- och svetsutrustning

Produkten: EWO dubbelnippel med cylindrisk yttre gänga, MPN 656.08.09, GTIN 4030875000573. Nippeln används för direkt sammanlänkning av komponenter inom tryckluftbehandling och svetsteknik eller liknande tillämpningar där två han- eller honanslutningar med G 1/4-gänga ska kopplas samman.

• Gänga: G 1/4 x G 1/4 (cylindrisk)
• Längd 1: 34,0 mm
• Längd 2: 12,0 mm
• Ytterdiameter: 12,0 mm
• Nyckelbredd: 14 mm
• Varumärke: EWO
• MPN: 656.08.09
• GTIN: 4030875000573

Funktion: Dubbelnippelns primära funktion är att skapa en tätt sluten mekanisk och tät förbindelse mellan två komponenter med G 1/4-gänga utan användning av flexibla slangar. Den korta och kompakta formen gör den lämplig för inbyggda lösningar, fördelarna i rör eller montering i trånga utrymmen där en direkt gängförbindelse föredras.

Material och egenskaper: Produktdata anger cylindrisk gäng och dimensioner; EWO-komponenter i denna utförande tillverkas normalt i mässing eller rostfritt stål beroende på variant. Materialval ger god mekanisk styrka och korrosionsbeständighet under vanliga trycklufts- och svetsmiljöer. Nyckelbredden på 14 mm möjliggör montering med vanligt handverktyg och säkerställer korrekt momentöverföring utan onödig skada på detaljen.

Teknisk användning och kompatibilitet: Nippeln är kompatibel med standard G 1/4-gängakomponenter (cylindrisk), som ofta används på kopplingar, ventiler, sensorer och tillbehör till trycklufts-system och svetsutrustning. Vid montering i system med tätkrav rekommenderas lämplig tätning (t.ex. PTFE-tejp eller gängtätningsmedel) beroende på medium och krav på läckkontroll. Kontrollera material- och tryckklassificering för den specifika varianten från leverantören om nippeln ska användas i korrosiva miljöer eller vid förhöjd arbetstemperatur.

Praktiska anmärkningar:

• Ändå måtten (34,0 mm och 12,0 mm) anger respektive den ena och andra gängande/infästningen, vilket är relevant vid planering av montering och spelrum.
• Eftersom detta är en direkt gängförbindelse ska korrekt åtdragningst krävs för att undvika krymp eller överstramming, särskilt vid mässingsdetaljer.
• Kontrollera att den valda varianten (material) passar till användningens kemiska och termiska belastning.

Identifikation: Produkten levereras under EWO-varumärket och kan identifieras med MPN 656.08.09 eller GTIN 4030875000573 vid beställning eller vid förfrågan hos reservdelstillhandahavare. Dessa koder hjälper till att säkerställa korrekt utbyte i befintliga installationer och vid underhållsuppgifter.
