Glidlag till hydraulcylinder – JMP FOX 2500/3000 (mobil botten)

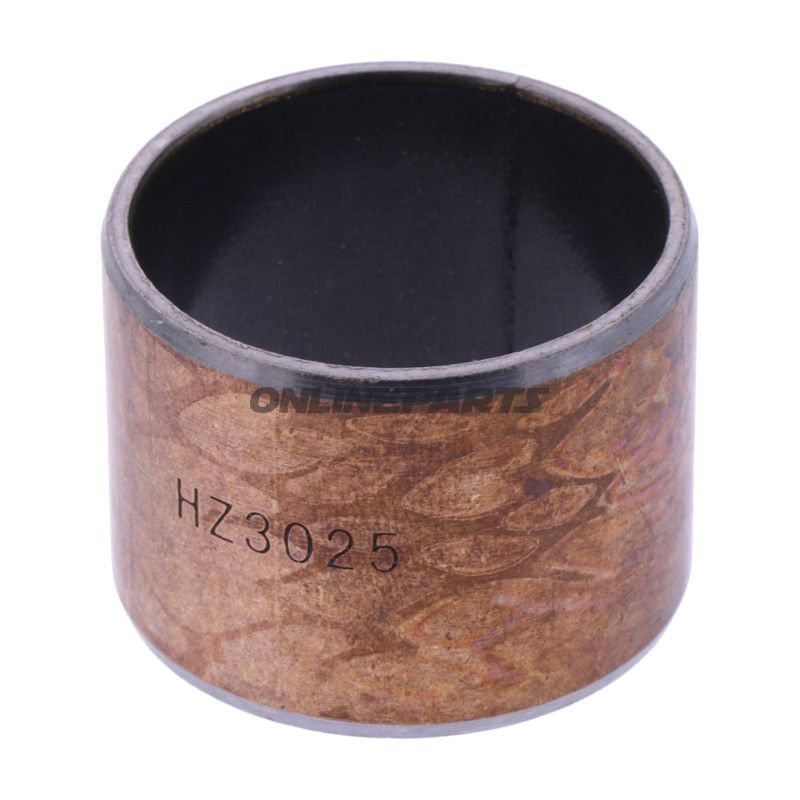

Produkt: glidlag till hydraulcylinder monterad i bottenändan på mobil scissor lift. Detta är en originalreservdel från JMP med tillverkningsnummer (MPN) 652.20.57.
Denna komponent används som inre lager i cylindern på JMP FOX 2500/3000 H mobil skjutställning. Glidlagret bär axiala och radiala belastningar mellan cylindern och cylindervägg och säkerställer glidande rörelse utan metall-mot-metall-kontakt i bottenområdet, där frekventa rörelser och högt tryck förekommer.
- Funktion: Minskar friktion mellan cylindern och cylinderbotten, fördelar kontakttryck och skyddar cylinderns interna ytor mot slitage och skador vid upprepad rörelse.
- Användning: Utformat för JMP FOX 2500/3000 H mobil skjutställning – särskilt för bottenmonterade hydrauliska cylindrar. Lämplig för mekaniker och underhållspersonal som utför service eller utbyte av slitdelar på liftar.
- Dimensionell information: Angiven invändig diameter 30 mm och bredd 25 mm. Dessa mått refererar till invändiga stopp och lagrets bredd, som är relevanta vid mätning och kontroll före montering.
Materialval och egenskaper
Som glidlag för hydrauliska cylindrar är materialvalet inriktat på slitstyrka, trykbelastning och låg friktion. Typiska material för denna typ av busning är kompositmaterial eller brons/bronsskomposit med inbyggd friktionsreducerande yta, vilket ger stabil prestanda under belastning och begränsad underhållsbehov. Materialet är valt för att motstå hydraulolja, tryck och de mekaniska krafterna i en skjutbåt utan att avge skadliga partiklar till cylindervätskan.
Fördelar i praktiken
- Jämn rörelse av cylindern och mindre risk för hack eller ojämnheter vid till exempel upprepad lyft/tryckcykler.
- Reducerad direkt metall-mot-metall-slitage på cylindervägen och stempelstången, vilket förlänger livslängden för både cylinder och stempelstång.
- Passar service- och utbytesuppgifter där exakt passform är viktig för täthet och korrekt funktion.
Kompatibilitet och identifikation
Detta är en original JMP-del, identifierad med MPN 652.20.57 och marknadsförd under JMP-varumärket. Produktnamnet i leverantörens material anges som "DU-LEJE ZYLINDER JMP FOX 2500/3000 H MOBIL BUND" (på tyska: DU-LAGER ZYLINDER JMP FOX 2500/3000 H MOBIL UNTEN). GTIN anges inte i tillgängliga data; vid behov av streckkod/GTIN-information rekommenderas förfrågan hos JMP eller återförsäljare.
Monterings- och kontrollanteckningar
- Kontrollera invändiga cylinderdimensionen och lagringsläget före montering (30 mm invändig diameter och 25 mm bredd är referensmått).
- Rengör cylinderhålrummet och ta bort eventuella korrosionsrester eller grova partiklar innan insättning för att undvika tidigt slitage.
- Vid montering följ relevant moment- och positions teknik för att säkerställa korrekt passning och tätning i hydrauliksystemet.
Om du behöver ytterligare tekniska ritningar, materialspecifikationer eller tillverkarens monteringsanvisning för JMP MPN 652.20.57, kan dessa vanligtvis erhållas via JMP:s tekniska support eller auktoriserade reservdelsdistributörer.
