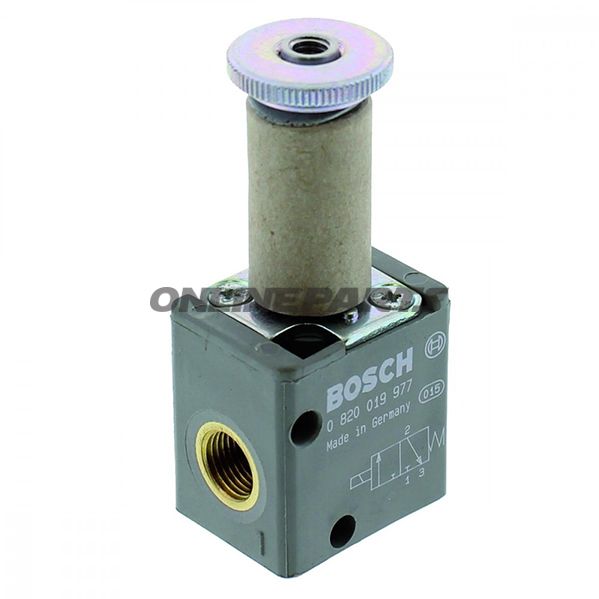

Pneumatic 3/2-ventil för lyftutrustning (Nussbaum / Bosch Sprinter, artikel 960047)
Produkttyp och användning: Denna pneumatiska 3/2-ventil är avsedd för styrning av lufttillförsel i lyft- och biltrappanslutningar i Nussbaum/Bosch Sprinter-system (artikelnummer 960047). Ventilen fungerar som en enkel-puls styrdon som antingen tillåter eller avleder tryckluft till en aktuator — vanligtvis för att höja eller sänka en lift eller ansluten pneumatiserad cylinder.
Funktionalitet: En 3/2-ventil innebär tre portar och två positioner. I en position är tryckluftsanslutningen öppen mot arbetsporten (tryck ut till aktuatordelen), i den andra positionen är arbetsporten spärrad och ofta ansluten till utluftning. Denna konfiguration används ofta för enkellöpszylinder eller som en del av en enkel styrfunktion där snabb luftavlastning är nödvändig för kontrollerad återgång.
- Styrtyp: Manuell/elektrisk/pneumatisk beroende av installation — produktdata anger själva ventilkroppen (3/2-funktion), ofta monterad som komponent i Nussbaum/Bosch Sprinter-löftesystem.
- Portkonfiguration: Standard 3 portar (tryck, arbets, utlopp) och 2 positioner (öppen/stängd) — lämplig för styrning av enkellöpta aktuatorer.
Material och dimensioner: Ventilen är tillverkad i plast, vilket ger låg vikt och korrosionsbeständighet jämfört med metallkomponenter. De angivna måtten är 22 x 29 x 65 mm (L x B x H), vilket gör den kompakt och enkel att integrera i befintliga installationsutrymmen eller på ventilblock. Plastmaterialet är lämpat för standard pneumatiska installationer med måttligt tryck och vanliga miljöer; kontroll av kompatibilitet med kemikalier och temperaturförhållanden rekommenderas vid särskilda driftsmiljöer.
Kompatibilitet och originaldel: Produkten är en original Nussbaum-komponent, använd i Nussbaum/Bosch Sprinter och Universal-Lift applikationer (referensnummer 960047). MPN (tillverkarens delnummer) är 652.40.11, och GTIN/ streckkod för denna originaldel är 4062154003197. Dessa identifierare kan användas för att korskolla reservdelar, reservdelsdatabaser och tekniska diagram för att säkerställa korrekt utbyte och kompatibilitet med befintliga system.
Typiska tekniska fördelar med denna konstruktion:
- Kompatibel med standard pneumatisk anslutning i bil- och lyftutrustning.
- Kompakt dimensionering för utrymmesbegränsade installationsplatser.
- Plastmaterial minskar korrosionsrisk och minskar vikt på rörsystem i rörelse.
- Originaldel från Nussbaum säkerställer överensstämmelse med tillverkarens toleranser och monteringskrav.
Montering och driftöverväganden: Vid utbyte av ventiler bör monteringsytan och anslutningarna rengöras från smuts och rester. Kontrollera packningar och trykrör för läckor efter montering. Även om ventilen är i plast bör arbetstemperatur och luftkvalitet (torkad, filtrerad luft) övervägas för att säkerställa lång livslängd. Följ tillverkarens monteringsanvisning för moment och tätningar vid fastsättande.
Identifiering i reservdelssystem: Denna vara är märkt med varumärket Nussbaum och kan identifieras med MPN 652.40.11 samt GTIN 4062154003197. Uppgifterna är användbara för mekaniker och verkstäder när den exakta originalreservdelen ska beställas eller kontrolleras mot servicedokument.
Anmärkning: Data relaterad till elektriska styrkomponenter eller ytterligare tillbehör till ventilen (t.ex. manifold, fittings eller elektriska spolar) ingår inte här och bör kontrolleras separat vid behov.
