DRUCKTESTER MED MASTER KIT

Digitala trycktester med MASTER-satsen för tryck- och kompressionstest

Trycktester med MASTER-satz (GTIN: 4026736528263, MPN: 614.08.50) är en målenhet avsedd för yrkesverksamma, utformad för att utföra en rad trycktester på fordon med en enda enhet. Satsen täcker oljetryck, turbotryck, kylsystemstryck, AdBlue-tryck®, lågt bränsletryck, undertryck samt partikel-filtertryck. Dessutom kan enheten användas för kompressionstest av både bensin- och dieselmotorer inom mätområdena 1–3 bar och 0–300 bar.

Enheten använder en modern 7" färgdisplay med pekskärm, vilket ger snabb åtkomst till mätdata och inställningar direkt på instrumentet. Data kan exporteras till PC via USB-kabel för vidare analys eller dokumentation.

Funktion och användning

• Funktion i flera riktningar: En måleenhet för flera trycktyper — oljetryck, turbotryck, kylsystem, AdBlue, lågt bränsletryck, undertryck och partikelfiltertryck.
• Kompressionstest: Lämplig för kompressionstest på både bensin- och dieselmotorer. Används i två mätområden: 1–3 bar för finmätning och 0–300 bar för högtryck.
• Datahantering: Mätdata visas på 7" pekskärm och kan överföras till PC via USB för dokumentation eller vidare bearbetning.

Material och konstruktion

• Hus: ABS-plast med gummi skyddsboard för ökad hållbarhet vid verkstadsmissbruk.
• Sensorer och anslutningar: Precision sensors med RJ45-anslutning (patchkabel) för säker och robust förbindelse mellan sensorer och displayenhet.
• Batteri: Inbyggt LiPo-batteri 3,7 V / 2000 mAh med uppladdning via USB, vilket möjliggör användning utan konstant nätanslutning vid kortare arbetsintervaller.

Tekniska data

• MPN: 614.08.50
• GTIN: 4026736528263
• Display: 7" färg TFT med pekskärm
• Mätområden: 1–3 bar och 0–300 bar
• Batteri: LiPo 3,7 V / 2000 mAh (laddas via USB)
• Vikt: 4,400 kg (angiven enhetsvikt för bunt)
• Dimensioner: 480 x 420 x 110 mm
• Programvaruversion: 1.2

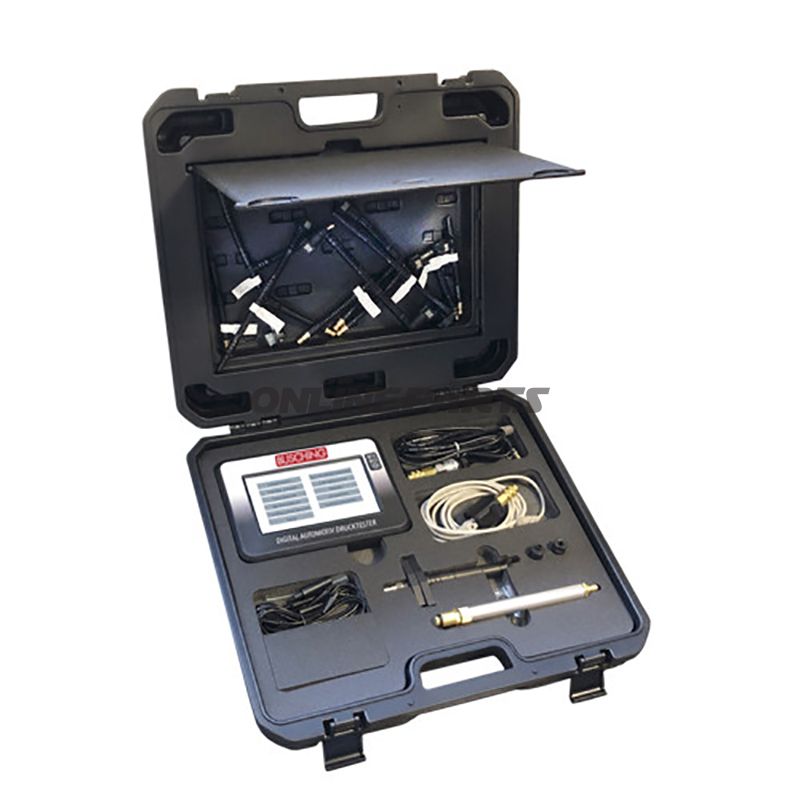

Medföljande komponenter

• 7" färg TFT-skärm med pekfunktion i ABS-hus med gummiskydd
• Sensor 0 → 300 bar med RJ45 patchkabel
• Sensor 1 → 3 bar med RJ45 patchkabel
• Universaladapter för kompressionstest på dieselmotorer
• Universaladapter för kompressionstest på bensinmotorer
• 8 specifika adaptrar med snabbkopplingar till olika mätpunkter
• Fakungsadapter
• USB-kabel för dataöverföring och laddning
• Hardcase för transport och förvaring

Kompatibilitet och användningsrelaterade anmärkningar

Enheten är byggd för verkstadsbruk och passar för diagnostik av personbilar och lätta kommersiella fordon med system som kräver ovan nämnda trykområden. Adapterna täcker ett brett spektrum av standardanslutningar; vid särskilda eller icke-standardiserade mätpunkter rekommenderas att kontrollera adapterpassformen före mätning.

Säkerhet och hantering

• Använd lämpliga tryckprovningsrutiner och följ fordonstillverkarens anvisningar för testpunkter och högsta tillåtna tryck.
• Kontrollera tätning på kopplingar och adaptrar innan trykpåverkan.
• Förvara enheten och sensorerna i den medföljande lådan/kofferten för att minimera skaderisken under transport.

Produktens identifikation (MPN 614.08.50 och GTIN 4026736528263) kan användas för registrering i verktygsstyrningssystem eller vid inköp av reservdelar/tillbehör. Om ytterligare tekniska uppgifter eller specifika adapterkoder behövs för särskilda fordon rekommenderas det att kontakta leverantören eller konsultera teknisk dokumentation.
