Drosselrueckschlagventil Hl-Nt Nussbaum

Styrventil med snäva retur (enkelriktad flödesreglering) för hydraulik – Nussbaum originaldel

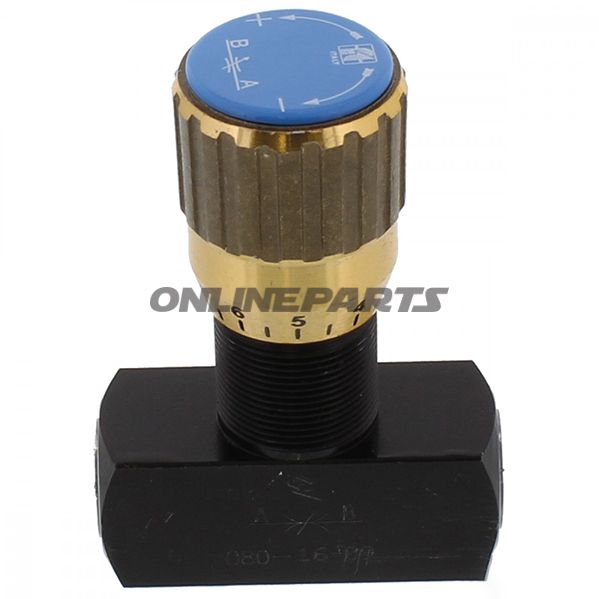

Produktöversikt: Denna snäva returventil från Nussbaum (MPN: 652.05.75, GTIN: 4062154014742) är en kompakt enkelriktad flödesregleringsventil i stål, avsedd för hydrauliska system med 1/4" anslutning och driftstryck upp till 210 bar. Ventilen kombinerar funktionerna snäva reglering (flödesreglering) och backventil (förhindra återströmning) i en enhet, så den gör det möjligt att justera flödet i en riktning och stänga vid återströmning.

Funktion

• Enkelriktad flödesreglering: Möjliggör exakt reglering av flödeshastigheten i önskad riktning med hjälp av den inbyggda snäva regleringsmekanismen.
• Back-/motventil: Vid motsatt riktning fungerar komponenten som backventil och förhindrar oavsiktlig återströmning.
• Användning: Lämplig för hydrauliska kretsar där dämpning/flödeskontroll och skydd mot returström är nödvändigt — t.ex. i lyftsutrustning, spänningsenheter eller manuella/pneumohydrauliska verktyg där Nussbaum-komponenter används.

Material och mekaniska egenskaper

• Hus och interna komponenter i stål: Ger goda mekaniska egenskaper och slitstyrka i hydrauliska miljöer. Stålvalet bidrar till hög tryckbeständighet och stabilitet vid upprepad cyklisk belastning.
• Tryckklassificering: Dimensionerad för drift upp till 210 bar — relevant för många industriella och mobila hydraulikapplikationer.
• Ansutning: Standard 1/4" anslutning, kompatibel med vanliga hydraulikanslutningar och fittings i samma storlek.

Dimensioner och montering

• Yttre mått (L × B × H): 50 × 27 × 71 mm — kompakt formfaktor som gör ventilen lämplig i trånga montageförhållanden.
• Montering: Typisk inline-montering mellan två hydraulikledningar. Se till korrekt tätning och moment vid montering av 1/4" fittings för att undvika läckage.

Kompatibilitet och användningsområden

• Original Nussbaum-del (angivet MPN: 652.05.75): Kan ersätta motsvarande snäva returventiler i Nussbaum-utrustning eller ingå i reparationer och underhåll av system där originaldelar föredras.
• Fungerar med metall- och gummislangar/fittings med 1/4" anslutning och hydrauliksystem designade för tryck upp till 210 bar.

Praktiska anmärkningar för montörer

• Före montering: Rensa anslutningsytor och kontrollera främmande partiklar i hydraulikledningen; små partiklar kan påverka snävrens funktion och slit.
• Täthet: Använd lämpliga packningar och följ tillverkarens momentangivelser vid sammanfogning. Överdriven åtdragning kan deformera gängor eller-packningar och leda till läckage.
• Underhåll: Inspektion för slitaged och tätningar rekommenderas vid planerade serviceintervaller. Byt ut vid upptäckt läckage, nedsatt regleringsfunktion eller intern skada.

Kildeidentifikation

Detta är en original Nussbaum-komponent (varumärke: Nussbaum) med producentnummer MPN 652.05.75 och GTIN 4062154014742, ofta använt som ersättningsdel i relevanta hydrauliksystem.
