Dragplåtsats JMP

Inuti avdragsskiva till vevaxel och generator, diameter 90 mm

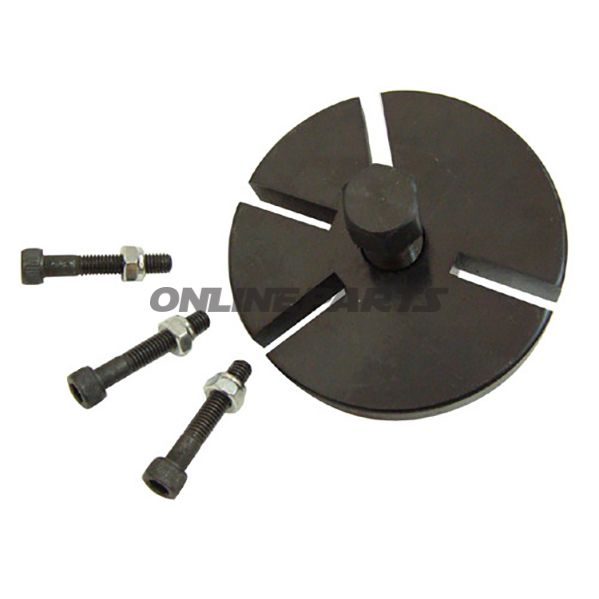

Denna avdragsskiva från JMP (GTIN 4043981036268, MPN 722.47.51) är utformad för borttagning av rotor och vevaxel, där man behöver en intern (inuti) avdragning med centrerad bultförbindelse. Produkten är framtagen för mekaniker och motorcykelägare som vill ha ett exakt mekaniskt verktyg för skonsam separation av komponenter på motorens rotor-/vevaxel.

Funktion

• Avdragsskivan används som intern dragare: plattan spänns in mot rotorens invändiga flänsar, och den centrala bulten dras ut för att lossa rotor/ vevaxel från axeln.
• Tre justerbara bultar (M6 x 1,0 x 40 mm) fördelar dragkraften jämnt och minimerar risken för skev belastning eller skador på rotorens invändiga flänsar.
• Den centrala bulten fungerar som drivpunkt och åtdras normalt med sexkants-insexnyckel (imbus), vilket ger god åtkomst och kontroll vid avdragningen.

Materialval och egenskaper

• Plattan och bultarna är tillverkade i värmebehandlat stål för att motstå vridningar och tryckbelastning under avdragningen. Materialet valdes för att säkerställa dimensionell stabilitet och lång hållbarhet vid upprepad användning.
• Gängorna är M6 x 1,0 högersgängade, vilket ger vanlig kompatibilitet med standardavdragsskruvkombinationer på motorcykelrotorer.
• Ytorna är vanligtvis korrosionsskyddade (t.ex. fosfaterade eller lackerade), vilket minskar risken för fastsittande delar efter förvaring i verkstadsmiljöer.

Tekniska data och kompatibilitet

• Typ: Intern avdragare (internal puller).
• Gänga: M6 x 1,0 högerskruv.
• Drivtyp: Sexkant (imbus) för centralbult.
• Diameter platta: 90 mm - denna dimension anger avdragsskivans yttre räckvidd och bestämmer vilka rotorers den passar till beroende på invändig flangegeometri.
• Användning: Huvudsakligen för rotor/ vevaxel på motorcyklar och liknande småmotorapplikationer.
• Tillverkare: JMP (MPN 722.47.51, GTIN 4043981036268).

Användningstips och begränsningar

• Mät rotorens invändiga flangeavstånd och hålmönster före användning för att säkerställa att 90 mm plattadiagonala och tre M6 monteringspunkter kan användas korrekt.
• Använd lämplig centreringsmetod vid montering av plattan för att undvika excentrisk dragning, som kan skada kil- eller tappförbindelser.
• Använd rätt dimensionerad insexnyckel till centralbulten och undvik överdrivet moment; använd ev. momentstyrt verktyg eller stötsverktyg med försiktighet vid fastsittande rotor.
• Plattan är avsedd för intern avdragning; den kan inte ersätta externa dragstempler vid rotor-geometrier som kräver yttre grepp.

Ytterligare information

JMP:s avdragsskiva levereras under producentens beteckning JMP och identifieras med MPN 722.47.51 och GTIN 4043981036268. Den tekniska konstruktionen — tre justerbara M6-bultar och en central M6) dragande bult — gör verktyget lämpligt för exakt, intern avdragning av rotor upp till den angivna plattdiametern. För användning på specifika motorcykelmodeller rekommenderas kontroll av rotorens mått och bultplacering före arbete.
