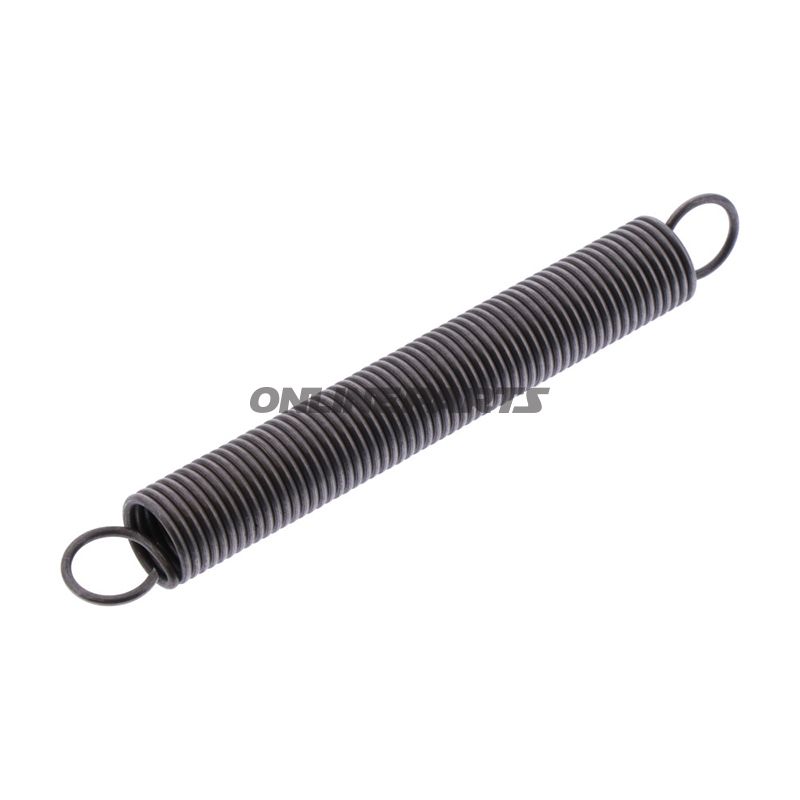

Växfjäder till skjutplatta (John Bean) – spänningsfjäder Ø9 x 77 mm
Produktfunktion: Denna växfjäder används för att hålla och skapa nödvändig spänning i skjutplattan på John Bean hjulriktmaskiner. Den säkerställer korrekt positionering av skjutplattan under justering och mätning, så rörelser hålls kontrollerade och precisa i driftssituationen.
Teknisk beskrivning:
- Typ: spännings-/växfjäder för fastsättning av glid-/skjutplatta
- Dimensioner: Ø 9 mm x 77 mm (diameter x längd)
- MPN (artikelnummer): 678.00.20
- GTIN: 8054081066396
Materialval och egenskaper:
Fjädern är tillverkad i härdat stål lämpligt för fjäderriktningar, vilket ger nödvändig elasticitet och hållbarhet vid upprepad belastning. Ytan kan vara skyddad mot korrosion beroende på leverantörens batch (vanligt fosfaterad eller lätt oljebehandlad vid produktion), vilket minskar risken för rost i verkstadsmiljöer. Materialet och dimensioneringen är utvalda för att leverera en stabil förspänning vid den specifika tillämpningen i John Bean skjutplattor utan överdimensionering, så rörelser förblir förutsägbara över tid.
Kompatibilitet och användning:
- Lämplig för glasidor/skjutplattor på John Bean axel-/hjulsriktmaskiner (anges i produktspecifikationer som lämplig till “Schiebeplatte John Bean Achsmessgeräte”).
- Utformad för direkt byte av originalfjäder för samma MPN (678.00.20) och motsvarande dimensioner Ø9×77 mm.
- Monteras vanligt i fjäderhållare eller ögla på skjutplattan; kontrollera platsförhållanden och monteringsriktning vid utbyte för att säkerställa korrekt spärrriktning och moment.
Praktiska anmärkningar för mekaniker:
- Kontrollera fjäderändarna för korrekt form (krokar/ögla) innan montering för att undvika skeva belastningar.
- Vid utbyt: jämför mått (Ø och fri längd) och MPN 678.00.20 för att säkerställa full kompatibilitet.
- Om fjädern har korrosionsbehandling bör den granskas vid periodiskt underhåll; byt ut vid synlig trötthet eller deformation.
Identifikation: Trots att inget varumärke nämns i produktdata, är varan listad med MPN 678.00.20 och GTIN 8054081066396, vilket kan användas vid beställning och verifiering mot John Bean-kompatibla reservdelar.
Slutsats: Denna växfjäder (Ø9×77 mm) är en enkel, mekanisk komponent designad för att hålla skjutplattor på John Bean hjulriktmaskiner. Dess materialval och dimensionering ger den nödvändiga elasticiteten och livslängden för upprepad användning i verkstadsmiljöer, förutsatt korrekt montering och periodisk inspektion.
