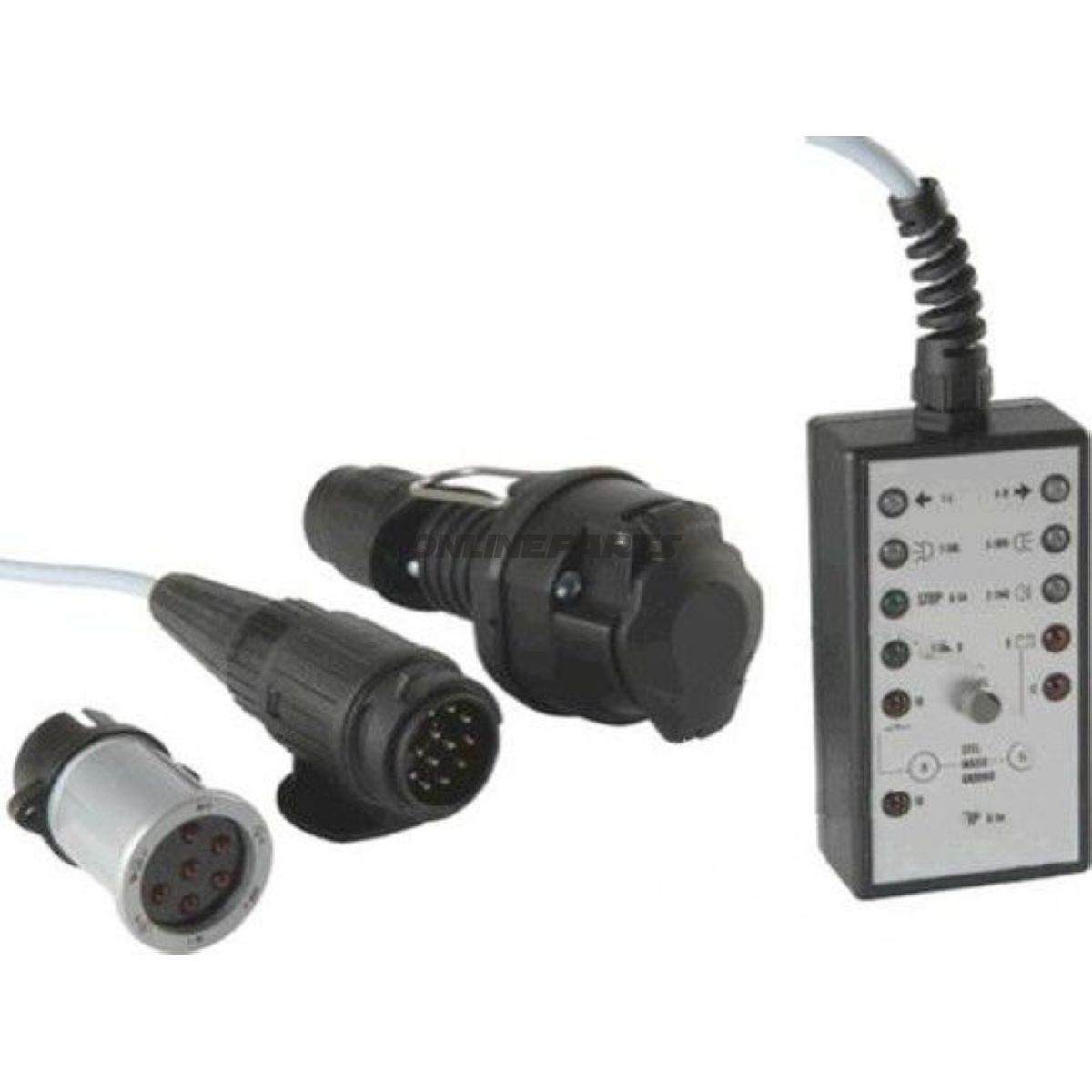

Dragbilstestare Herth + Buss 609.11.36 12 V testare för släpvagnsuttag, 7+13-polig. LED-display och 5 m anslutningskabel. Laddning för blink/dim- och bakljus enligt produktinfo.
Artikelnr: 609.11.36
Tillverkarens artikelnummer: 95980560
Leveranstid: 1-5 arbetsdagar
Dragkärrestester 12 V till 7- och 13-poliga släpvagnskontakter med 5 m kabel
Denna dragkärrestester är en 12 V testlåda för kontroll av både 7- och 13-poliga släpvagnskontakter. Enheten är avsedd för mekaniker och erfarna motorcykelförare som ska verifiera funktion och strömförsörjning till släpvagnens lampor och signaler, inklusive fordon med CAN-bus-styrning.
- Funktion: Testlådan simulerar släpvagnslast och kontrollerar blinkers, bakljus, parkerings- och bromsljus via en tydlig LED-display. Den möjliggör felsökning av ledningsförbindelser och komponentfel genom att ansluta släpvagnskontakten utan att montera en riktig släpvagn.
- Kompatibilitet: Stödjer både 7- och 13-poliga kontakter enligt DIN/ISO-standarderna 11446 och 1724 (och variant 1724 + 6VEST). Nominal driftsspänning är 12 V, vilket är standard för personbilar och lätta släp.
- För CAN-bus-system: Testlådan är lämplig för fordon med CAN-bus-kontrollsystem, då den är utformad för att ge korrekta belastningar som förhindrar felaktig uppfattning av öppna kretsar i styrmoduler.
Elektriska egenskaper och belastningar
- Blinkers och parkeringsljus belastas automatiskt med 21 W för att säkerställa korrekt strömförbrukning under test.
- Bakljus och bromsljus levererar en konstant belastning motsvarande cirka 6 W, vilket återger realistiska driftförhållanden och möjligheter till säker felsökning.
- Kabel längd: 5 meter, vilket ger god flexibilitet vid arbete i verkstad eller på plats.
Material och uppbyggnad
Enheten är utförd i robusta plast- och metallkomponenter lämpliga för daglig användning i verkstadsmiljö. Kontakter och stik är konstruerade för upprepad anslutning och frånkoppling utan betydande slitage, och kabeldragningen är dimensionerad för verkstadsbruk. LED-skärmen är placerad för snabb statusavläsning under testförloppet.
Användbar praktisk tillämpning
Anslut testlådan till fordonets dragkontakt och läs av LED-indikatorerna för att identifiera fel i blinkers, bakljus, parkerings- eller bromsljus. Den simulerade belastningen gör det möjligt att diagnostisera både kortslutningar och öppna kretsar samt fel som uppstår endast under belastning.
Identifiering
Produktnummer (MPN): 609.11.36 — detta nummer används för reservdelar och beställningsreferenser i verkstäder. GTIN/Barcode: 4026736123406 — användbart vid lagerstyrning och inköp.
Kommentarer
- Angivna belastningsvärden är specificerade arbetsbelastningar för teständamål och inte märken för permanent drift.
- Kontrollera alltid fordons documentation vid tveksamhet om total anslutning eller vid användning på specifika CAN-bus-implementeringar.
