Double Ear Clamp 14-17Mm Galvanised1517

Kläm, 2 öron, 14–17 mm – galvaniserad klämspännband till slang- och ledningsförbindelser

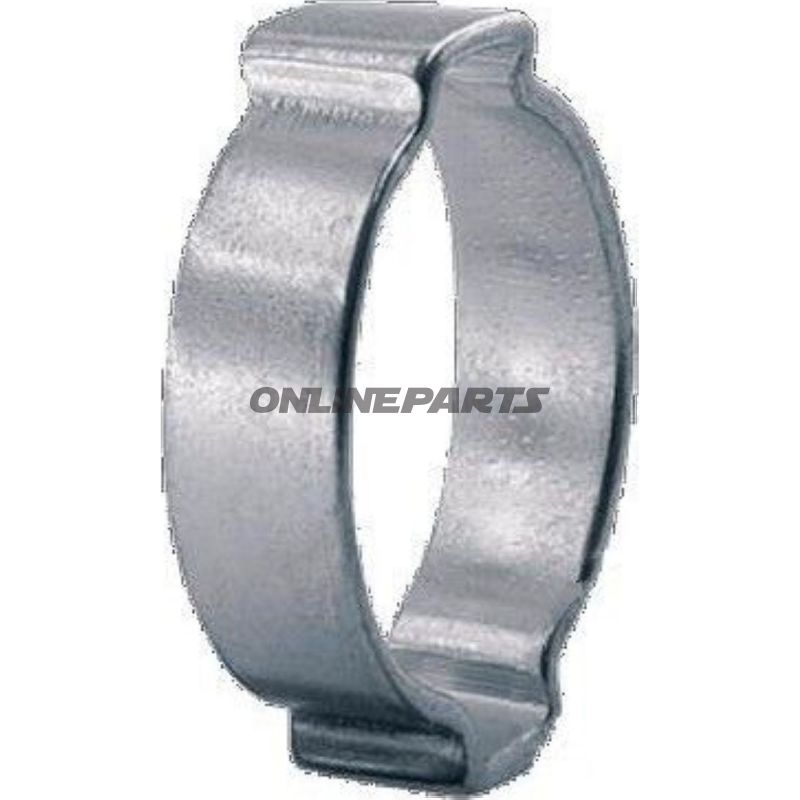

Produktöversikt: Denna 2-öra-kläm (Oetiker-typ) med MPN 467.85.46 och GTIN 10100022 är en galvaniserad stålklar designad för pålitlig sammanfogning av flexibla slangar och luft- eller vätskeförande ledningar inom diameterintervallet 14,0–17,0 mm.

Funktion och användning: Klämmen är avsedd för permanent tätning genom mekanisk formgivning av de två öronen. När öronen deformeras korrekt ger konstruktionen en synlig och mätbar klämning, så montören kan kontrollera att klämningens tätningsfunktion uppfylls. Användningsområden inkluderar bränsle- och kylsystem, vakuum- och tryckluftsledningar samt andra mjuka slangar där en lågprofil, robust anslutning önskas.

Material och ytförädling: Tillverkad av stål (materialnr. 1.0338 / SAE 1008/1010) med galvaniserad yta för korrosionsskydd. galvaniseringen minskar risken för rost i måttliga miljöer och ger en långvarig yta utan komplex efterbehandling.

Designdetaljer och tekniska egenskaper:

• Diameterområde: 14,0–17,0 mm – lämplig för slangar och rör inom detta spann.
• Bredd: 8,0 mm, vilket fördelar klämkraften och reducerar risken för lokal skada på slangmaterialet.
• Särskilt formade bandkanter för att minimera risken för slangmaterialskada vid formgivning.
• Utökat spänningsområde tack vare 2-öra-utförande, vilket tillåter lite variation i slangdimensioner utan att tätningsfunktionen påverkas.
• Manipulation eller underkrympning är enkelt att upptäcka visuellt via öronens deformation.
• Snabb och enkel montering med lämpligt pressverktyg för Oetiker-öron.

Kompatibilitet och montering: Passar till flexibla slangar och mjuka rör med yttre diameter mellan 14,0 och 17,0 mm. Montera genom att placera klämmen runt slangen och deformera öronen med ett lämpligt pressverktyg eller tvingverktyg avsett för Oetiker-typer. För korrekt tätning ska verktyget användas i vinkel och med tillräckskraft för full deformation av öronen — läckande eller ofullständigt formade öron är synliga och bör rättas eller bytas innan drift.

Fördelar i praktiken:

• Pålitlig mekanisk tätning utan behov av efterspänning.
• Galvaniserat stål ger korrosionsmotstånd i vanliga miljöer.
• Lågprofilslösning som passar i trånga utrymmen och inte kräver gängad fäste.
• Visuell kvalitetskontroll möjlig efter montering via öronformens utseende.

Tekniska data (utvalda):

• Typ: 2-öra-kläm
• Diameterintervall: 14,0 mm – 17,0 mm
• Bredd: 8,0 mm
• Material: galvaniserat stål (1.0338 / SAE 1008/1010)
• Färg: Silver (galvaniserad)

Identifikation: Produkten levereras under MPN 467.85.46 och kan hittas via GTIN 10100022. Dessa nummer kan användas för spårbarhet och jämförelse vid inköp eller reservdelsslistning.

Rekommendationer för användning: Använd rätt verktyg för Oetiker-öron för jämn deformation och hållbar tätning. Undvik återmontering, eftersom klämtypen är avsedd för permanent formgivning och därför inte lämpar sig för återanvändning.
