Din Plug With Screw Terminalsiso 4165

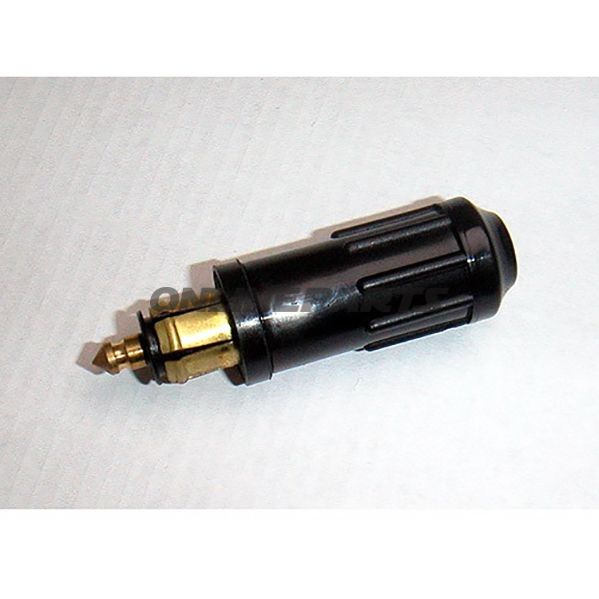

DIN ISO 4165-kontakt med skruanslutning för fordonsinstallationer

Denna kontakt, tillverkad av Baas (MPN: 706.13.93, GTIN: 4260258510805), är en universell DIN ISO 4165-kompatibel kontakt avsedd för strömuttag i fordon och motorcyklar (t.ex. som ersättning för eller anslutning till BMW:s instrumentuttag). Beskrivningen här förklarar funktion, materialval, monteringsprincip och praktiska fördelar för mekaniker och erfarna motorcykelägare.

Funktion

• Syfte: Säkerställa elektrisk förbindelse mellan fordonets strömuttag och extern enhet/kabel via en DIN ISO 4165-kontakt.
• Kontaktprincip: Kontakten följer DIN ISO 4165-standardens mått och kontaktuppbyggnad, så att den passar i standardiserade paneluttag och däckuttag.
• Anslutningstyp: Skruanslutning gör att ledarna fästs med skruvar istället för lödning, vilket förenklar installation, underhåll och utbyte av kablar i fält.

Material och konstruktion

• Yttre hus: Kontakten har ett avtagbart yttre hölje som kan skruvas av utan verktyg. Det avtagbara höljet ger tillgång till kabeln och anslutningspunkterna vid service eller utbyte.
• Kontakter och terminaler: Terminalerna är utförda för skruomontering; de kräver ingen lödning. Detta minskar behovet av särskilda verktyg och gör det lättare att uppnå säker mekanisk och elektrisk kontakt.
• Materialval: Metalldelar används till strömförande kontakter för att säkerställa låg övergångsmotstånd och mekanisk hållbarhet. Tänk på korrosionsskydd (beläggning) i miljöer med fukt och salt; kontrollera ytbehandling för specifika varianter.

Montering och användning

• Den tvådelade uppbyggnaden gör det möjligt att separera yttre höljet från kontaktinsatsen vid installation eller felsökning.
• Skruanslutningar accepterar ett antal ledararea (kontrollera lämplig dimension vid komponentval) och möjliggör återanvändning av kablar eller byte av ändstycken utan lödutrustning.
• För korrekt elektrisk förbindelse: säkerställ att skruvarna är ordentligt åtdragna, korrekt avisolningslängd och använd vid behov kontaktsmörjning i korrosiva miljöer.

Kompatibilitet och användningsområden

• Särskilt lämplig för fordonsinstallationer, motorcyklar och bilar med DIN ISO 4165-paneluttag.
• Används ofta som ersättning för fabriksmonterade kontakter i äldre och nyare fordon där DIN ISO 4165-standarden tillämpas.
• Lämplig för installationer där snabb åtkomst och enkel utbyte krävs, t.ex. för motorcykeltillbehör, laddsystem eller anslutning av elektrisk utrustning på fordonet.

Tekniska fördelar och praktiska överväganden

• Skruanslutning: Minskar behovet av lödarbete och ger en mekaniskt robust förbindelse, förutsatt korrekt åtdragning.
• Avtagbart yttre hölje: Förenklar service och ger tillgång till kabeldragning utan att ta bort hela monteringen.
• Standardkompatibilitet: Överensstämmelse med DIN ISO 4165 säkerställer passform i standardiserade uttag och interoperabilitet med annan kompatibel hård- och mjukvara.
• Monteringsnot: Vid högströmsapplikationer bör ledararea och skruvmoment följas för att undvika värmeutveckling.

Produkten levereras av Baas och identifieras med MPN 706.13.93 och GTIN 4260258510805. Om du behöver ytterligare tekniska data som maximal strömbelastning, rekommenderad ledararea eller materialbehandling av kontakterna, kan dessa upplysas av återförsäljaren eller tillverkarens datablad.
