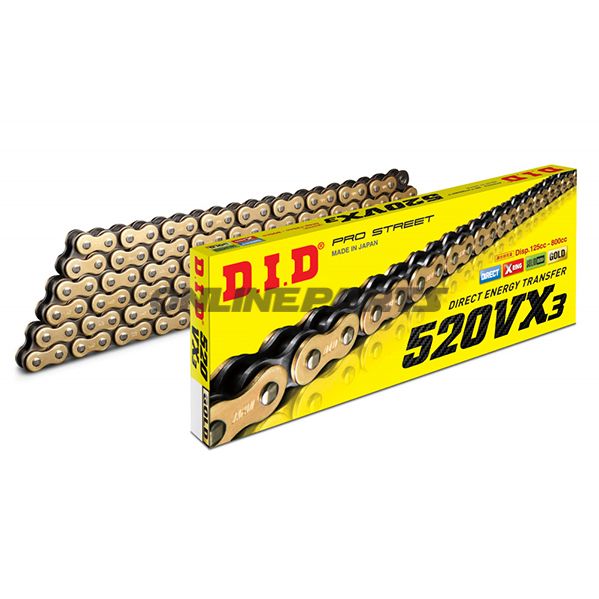

DID X-Ringkedja G&B520VX3/112 Kedja öppen med clipslås

DID X-Ring kedja 520 VX3 – öppen kedja med clipslås för motorcykel

Produkt: DID X-Ringkedja G&B520VX3/112, öppen utförande med clipslås. Tillverkaren DID (MPN: 797.02.09, GTIN: 4525516319218) levererar kedjan med den patenterade X-Ring tätningstekniken, som är utvecklad utifrån erfarenheter från racing och originalutrustning till japanska och europeiska motorcykelmärken.

Funktion och användning

Kedjans primära funktion är att överföra moment från motorens utväxling till bakhjulet med hög effektivitet och pålitlighet. X-Ring tätningstssystemet minskar förluster genom oljejämnets strömning och minskar friktion mellan leden, vilket bidrar till en mer direkt kraftöverföring och förbättrad gasrespons vid acceleration. Konstruktionen är beräknad för vanligt bruk på landsväg och lätt offroad, där krav på hållbarhet och driftskostnader är höga.

Material och konstruktionsdetaljer

• Ytterplattor: Guldfärgade, vanligtvis värmebehandlade stålplattor för ökad slitagehållbarhet och korrosionsmotstånd.
• Inre plattor: Svartlackerade eller ytbehandlade stål för reducerat slitage och toleranser mellan leden.
• X-Ring: Patenterad flerdäckad ringprofil, designad för att försegla smörjmedel i leden mer effektivt än traditionella O-ringar, vilket ger lägre friktion och längre livslängd.
• Fästlänk: Levereras med clipslås (spring link) för enkel montering och demontering vid service. Kedjan kan även användas med lämpliga genomgående nitled vid krav på fast förbindelse.

Tekniska egenskaper

De tekniska parametrarna är viktiga för korrekt val och kompatibilitet med bak- och framdrivlagningskomponenter:

• Pitch: 520
• Längd: 112 led
• Tensionsstyrka: 3720 kg
• Kontinuerligt belastningsindex: 3500
• Konstruktionstyp: Open (öppen kedja)
• Färger: Ytterplattor i guld, inre plattor i svart
• Typ: VX3
• Fästetyp: Clipslås (spring link)

Kompatibilitet och monteringsnoter

Kedjan är en 520-pitch kedja med 112 led och passar drivlinor som kräver denna pitch och längd. Vid montering med clipslås ska låsplattans position och insättning kontrolleras enligt tillverkarens anvisningar; vid hög belastning kan permanent nitförbindelse vara att föredra. Produktionen på rulle (referensnummer 748.03.73) och användbara fästlänkar för montering anges i tillverkarens tekniska dokumentation: 748.03.74 (spring link), 748.03.75 (solid rivet link), 748.03.76 (hollow rivet link).

Praktiska fördelar och drift

• X-Ring tätprofilen minskar oljekonsumtion i leden och minskar intern friktion jämfört med äldre tätningsformer.
• Hög brottstyrka och kontrollerad värmebehandling ger stabilitet under upprepade belastningscykler.
• Visuell finish (guld/ svart) gör det lättare att bedöma slitage och status vid rutininspektion.

Identifikation

Tillverkaren är DID, MPN 797.02.09, GTIN 4525516319218. Dessa nummer kan användas för att hitta komplett teknisk information och verifiera kompatibilitet med specifika motorcykelmodeller.

Noteringar

Kontrollera alltid kedjelängd (antal Led) och pitch i relation till motorcykelns lindnings- och drevsats före montering. Överväg motsvarande kedjeolja och underhållsintervaller i förhållande till fordonets belastning och användning.
