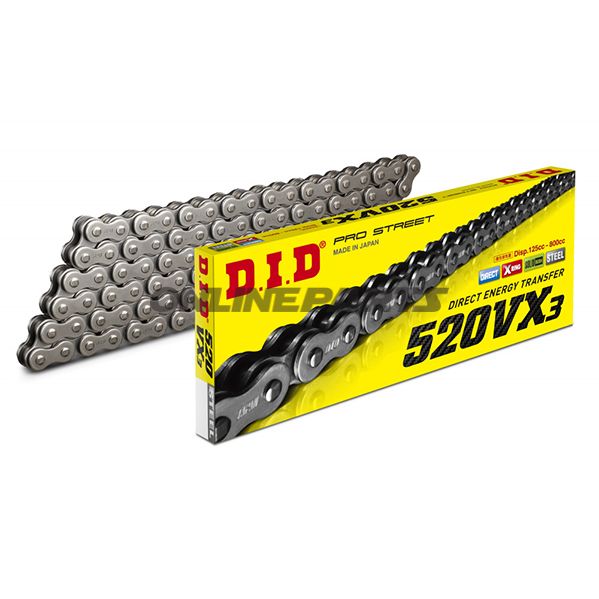

DID X-Ringkedja 520VX3/106 Kedja öppen med clipslås

DID X-Ringkedja 520VX3 – öppen kedja med clipslås till motorcykel

Produkt: DID 520VX3/106 öppen kedja med clipslås. Märket DID (MPN: 797.02.38, GTIN: 4525516317184) är tillverkare av originalutrustning för flera japanska och europeiska motorcykelmärken och används av tävlingslag inom landsväg och offroad.

Funktion och användning

Denna 520VX3-kedja är utformad för kraftöverföring mellan motor och bakhjul på motorcyklar där krav på hållbarhet, låg friktion och exakt gasrespons är viktiga. Kedjan levereras som öppen längd på 106 länkar och avslutas med en clipslås (springlink) för snabb montering vid korrekt monteringsteknik. Konstruktionen lämpar sig för både väg- och terrängkörning, där upprepade belastningscykler och accelerationer ställer krav på materialstyrka och tätning.

Material och tätning

• Kling- och innersidor: vanligt stål (plain steel). Materialvalet ger en balanserad kombination av styrka och bearbetbarhet utan alltför specialbehandlade ytor.
• Tätning: X-Ring (patenterad DID X-ring). X-ringen reducerar friktion jämfört med klassiska O-ringar och förbättrar samtidigt smöreliv och livslängd genom att behålla fett inne i kedjelutet och hålla smuts ute.
• Sammanfogning: clipslås (spring link) som rekommenderas kontrolleras och eventuellt byts ut mot matchande typ vid underhåll. Produkten är även kompatibel med angivna alternativa länkar (se tekniska data för lämpliga delar).

Tekniska egenskaper och prestanda

• Pitch: 520 — standarddimension för många väg- och lättare offroad-motorcyklar.
• Längd: 106 länkar, levereras öppen och redo att anpassas till drev- och kedjesats.
• dragkraft (brottstyrka): 3720 kg. Detta anger kedjans maximala dragstyrka vid brotttest och är relevant vid dimensionering i förhållande till motoreffekt.
• Kontinuerlig index: 3500 — indikation på kontinuerlig belastningskapacitet under normala driftsförhållanden.
• Typ: VX3-konstruktion — vidareutveckling av VX2 med erfarenhet från tävlingsdrift (personer som arbetar med DID från MotoGP-miljö använder principen bakom VX3).

Kompatibilitet och tillbehör

Kedjan är avsedd för 520-drevset och standard bakdrivlina för den aktuella pitchen. Enligt tillverkarens tekniska information är följande delar relevanta vid montering och reparation: produkt på rulle (748.03.83), lämplig för spring link (748.03.84), solid nit (748.03.85) och hålnit (748.03.86). Välj ledtyp i förhållande till belastningskrav och föredragen monteringsmetod.

Praktiska anmärkningar vid montering och underhåll

• Montera clipslåset korrekt och kontrollera moment/placering i enlighet med tillverkarens procedurer för clipslås. Överväg solid eller hålnit vid permanent sammanfogning, om det rekommenderas för applikationen.
• Underhåll med lämplig kedjeolja/fettmedel, eftersom X-ringen håller smörjmedel längre inne i kedjans leder än traditionella O-ringar, vilket minskar slitage och friktion.
• Inspektion av tätleksringarnas tillstånd och plåtytorna slitagesbeter regelbundet vid serviceintervaller.

Tekniska data (utvalda)

Identifiering

Produkten märks av märket DID och kan entydigt identifieras via MPN 797.02.38 och GTIN 4525516317184, vilket är användbart vid kontroll av kompatibilitet mot reservdelistan och vid beställning av matchande förbindelsel eller reservdelar.
