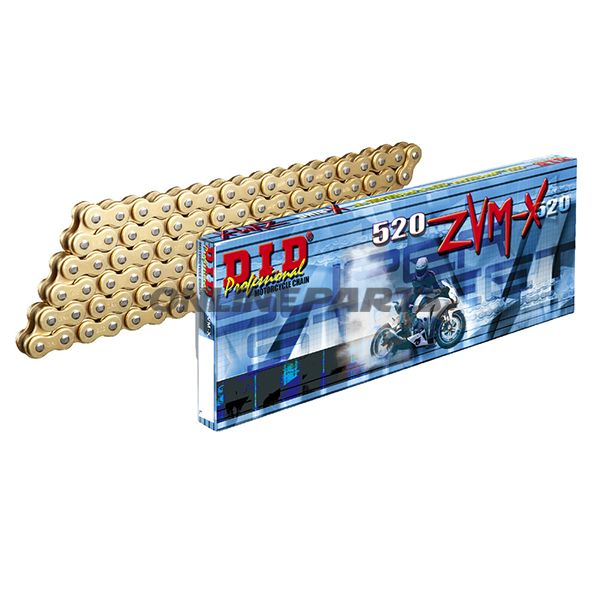

Kedjeled 520 ZVM-X med X-ring (pris per kedjeled, utan lås)
Produktöversikt: Detta kedjeled är en del av DIDs ZVM‑X-serie och levereras som meterformat på rulle (produktnummer/MPN 748.71.27). Produkten är tillverkad för 520‑kedder med X‑ring och har guldfärgade yttre och inre skivor (G & G). GTIN: 4525516724012.
Funktion och användning: Kedjeledet utgör ett enskilt led till kontinuerliga 520‑kedder och är utformat för väg‑ och off‑road bruk, där belastningarna varierar frekvent. X‑ring tätningen reducerar friktion och behåller smörjmedlet på insidan av leden, vilket minskar intern slitage och förbättrar effektiviteten vid löpande drift. Kedjeledet levereras utan lås (ingen hålnyckellås monterad), så sammanfogning görs med lämpligt nit-/rivst led eller kopplingsled enligt monteringsprocedurer.
Material och konstruktion:
- Yttre- och innerplåtar i högstyrkestål med guldfärgad ytfärg – finishen är främst kosmetisk och korrosionsavvisande, inte en garanti för rostfrihet.
- X‑ring tätprofill mellan skivbana och inre plåtar för reducerad friktion och bättre fästande av smörjmedel jämfört med standard O‑ring.
- Öppen konstruktion lämplig för efterföljande sammanfogning med korrekt kedjekoppling (se rekommendationer nedan).
Tekniska data och kompatibilitet:
- Pitch: 520
- Längd per måttenhet: 2 länkar (anges i tillverkarens tekniska tabell)
- Tätnings typ: X‑Ring
- Typ: ZVM‑X (efterföljare till ZVM2, med fokus på praktisk belastningsstyrka)
- Dragstyrka: angivet som 3970 kg (statisk brudstyrka i laboratoriemätning)
- Continuous index (löpnade markering): 3500
- Kopplingstyp: levereras utan lås; lämplig för användning med rekommenderade nit-/rivade kopplingar
Rekommenderade kopplingslänkar: För sammanfogning bör kompatibla kedjekopplingar från DID användas. Matchande nummer i tillverkarens information:
- Passande solid rivet link: 748.72.67
- Passande hollow rivet link: 748.72.59
Praktiska anmärkningar för montör och mekaniker:
- MPN 748.71.27 identifierar rullen/produkten — kontrollera längd och antal länkar före montering, eftersom kedjor normalt levereras i rullformat och måste måttas till korrekt längd vid installation.
- Dragstyrkan (3970 kg) anger laboratorietens brudstyrka; i praktiken är slitmotstånd och hållbarhet beroende av korrekt smörjning, korrekt sammanfogning av kopplingar och driftspåverkan.
- X‑ringens design reducerar friktionsförlust och ökar livslängden jämfört med vanliga ringar, men kräver fortsatt regelbunden kontroll för slitage och korrekt spänning.
- Guldfärgen används av DID för ZVM‑X‑serien (G & G = gold & gold) och kan vara användbar för identifikation av kedjetyp vid service.
Tillverkare och användningsbakgrund: DID är OEM‑leverantör till många japanska och europeiska märken, och ZVM‑X är utvecklad med fokus på belastningar som uppstår i dagligt bruk i både väg‑ och off‑road sammanhang. Serien prioriterar driftsäkerhet och motstånd vid praktisk användning framför enbart laboratorievärden.
Identifiering: Märke: DID. MPN: 748.71.27. GTIN: 4525516724012.
