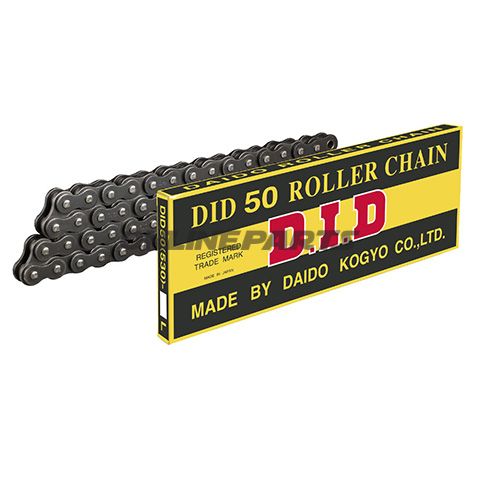

DID Standardkedja 530/120 Öppen kedja med clipslås

DID standard kedja 530, öppen konstruktion med clipslås — för väg- och off-road

Produkt: DID Standardkedja 530/120, öppen kedja med clipslås. Varumärket DID (MPN: 748.03.19, GTIN: 4525516162258) är en välkänd tillverkare och OEM-leverantör till flera japanska och europeiska motorcykelmärken och används av ledande racing- och off-road-lag.

Funktion och användning

• Kedjans primära funktion är att överföra vridmoment från motorens drivdrev till bakhjulet i standard 530-delning (pitch 530).
• Öppen konstruktion utan O-rings gör kedjan lämplig för applikationer där regelbunden rengöring och smörjning utförs — vanligt vid off-road- och vissa vägkörningar där lågt underhållsbehov och direkt service åtkomst prioriteras.
• Clipslåset (spring link) används som förbindelsepunkt för snabb montering och demontering utan specialverktyg till låssektion, men bör alltid efterspännas och kontrolleras efter montage för säker drift.

Materialval och egenskaper

• Yttre och inre plattor: vanligt stål (plain steel). Materialvalet ger robusthet och god slitstyrka vid korrekt underhåll.
• Dragstyrka: angiven till 3.150 kg, vilket återspeglar kedjans mekaniska bärförmåga under belastning och är relevant vid dimensionering i förhållande till motorens effekt/vridmoment.
• Öppen konstruktion utan tätningar (Non O-ring) innebär lägre intern friktion jämfört med tätade kedjor, men ökat krav på löpande smörjning och skydd mot smuts och korrosion.
• Förbindingslänk: clipslås (spring link), kompatibel med angivna reservdelar: produkt på rulle 748.61.11 och lämpligt spring link 748.61.29.

Tekniska data (översikt)

• Deling (Pitch): 530
• Längd: 120 länkar
• Typ: Standard, öppen
• O-ring: Nej (Non O-ring)
• Dragstyrka: 3.150 kg
• Material plåtar: Plain steel (yttre och inre)
• Förbindelse: Spring link (clipslås)
• Kontinuerlig indextal: 100

Kompatibilitet och monteringsanmärkningar

• Passar till transmissionssystem avsedda för 530-pitch och kedjelängd 120 länkar. Vid montage ska korrekt kedjespänning, kugghjulsförhållanden och justering kontrolleras.
• Clipslåset är avsedd för upprepad användning, men bör bytas vid synlig deformations eller slitage. Använd eventuellt ett låsblad med korrekt orientering och kontrollera att clipsen sitter säkert i spåret.
• Eftersom detta är en öppen, inte-tät kedja, rekommenderas mer frekvent underhåll (rengöring och smörjning) i dammiga eller våta miljöer för att bevara livslängd och minska slitage på kugghjul.

Praktiska fördelar för verkstaden

• Enkel montering och demontering med spring link minskar tiden vid service och gör inspektion enklare.
• Robust stålkonstruktion ger förutsägbar slitasthändelse och gör komponentförbrukning och reservdelar enkla att hantera i en professionell miljö.

Obs: DID är varumärket och framgår som leverantör i både tekniska specifikationer och dokumentation. MPN 748.03.19 och GTIN 4525516162258 kan användas för verifiering och beställningsreferens vid reservdelar och service.
