Diaphragm Small D.50 Mmfür Druckregler

Membran Ø50 mm till tryckregulator (EWO) — reservdel till tryckluftregulator

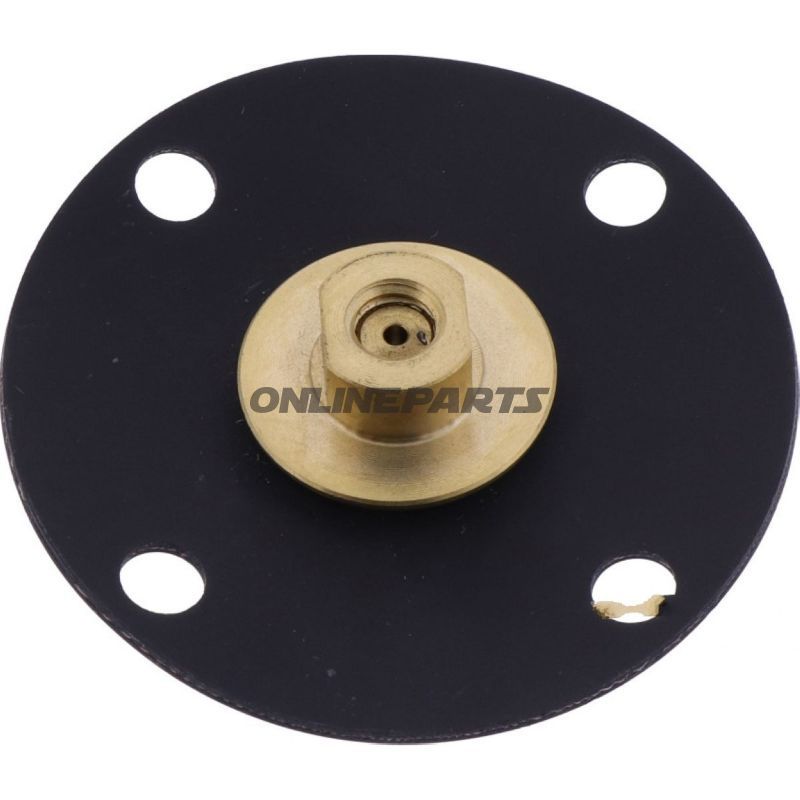

Denna gummimembran är en reservdel designad för användning i tryckluftsregulatorer från EWO-serien. Produkten nämns ofta som "membran liten D.50 mm" och används som tätning och rörlig avgränsningsyta i regulatorns inre för att styra och stabilisera lufttrycket.

Funktion

• Membranens primära funktion är att separera reglerade luftkammare och överföra rörelse från regleringsmekanismen till ventilöppningen, så att utgångstrycket hålls stabilt.
• Den fungerar som flexibel tätning som reagerar på tryckvariationer och säkerställer exakt positionering av ventilkomponenter.
• Typiska användningar är service och reparation av underhållsenheter (t.ex. manometrar, regulatorer och kombinerade filter-regulator-lösningar) i pneumatiska system.

Material och dimensioner

• Material: Gummi (elastomeri) valt för flexibilitet och tätningsegenskaper under cyklisk belastning. Materialet är lämpligt för kontakt med tryckluft och vanliga oljemängder som används i pneumatik, men specificerad kemisk mångsidighet beror på driftmedier och temperatur — kontrollera kompatibilitet vid särskilda tillämpningar.
• Yttre diameter (Ø): 50 mm
• Messingskiva (insatskiva) Ø: 20 mm — används som förstärkning och kontaktyta mot regleraxeln/ventilen
• Höjd (tjocklek/profil): 11,5 mm

Kompatibilitet och användningstips

• Delens referensnummer/MPN är 656.03.72 — använd detta vid beställning för att säkerställa korrekt reservdel.
• GTIN: 4030875040579 — innehåller produktidentifikation som kan användas för sökning i varukataloger och lagersystem.
• Membran nämns som originaldel till EWO tryckregulatorer; jämför MPN och dimensioner med befintlig membran vid utbyte för att säkerställa passform.
• Vid montering ska kontaktytor rengöras från smuts och gamla tätningsrester. Kontrollera att den invändiga mässings- eller metallytan inte är skadad, eftersom ojämnheter kan påverka tätningsegenskaperna.

Tekniska fördelar och hållbarhet

• Gumminmaterialets elasticitet ger god upprepad rörelserespons utan nämnvärd permanent deformation vid normalt drifttryck.
• Mjössningsinsatsen förhindrar överbelastning mot centrum och fördelar belastningen till ventilkomponenten, vilket minskar risken för lokal utmattning.
• Enkel reservdel som kan förlänga regulatorns livslängd vid korrekt byte och underhåll.

Identifiering

• MPN: 656.03.72
• GTIN: 4030875040579
• Märke: EWO (angivet i tillverkarbeskrivningen som originaldel)

Anvisningar vid beställning ochMontering

• Bekräfta MPN och mått innan beställning för att undvika fel vid reservdelsutbyte.
• Vid utbyte rekommenderas visuell inspektion av regulatorhuset, ventil- och sädesstol för samtidig slitage.
• Om regulatorn har varit exponerad för aggressiva vätskor eller extrema temperaturer, ska membranen och omgivande komponenter kontrolleras noggrant, eftersom gummi kan ändra egenskaper.

Produktbeskrivningen bygger på tillverkarens referens och angivna mått (Ø50 mm, Ø mässing 20 mm, höjd 11,5 mm). Använd MPN 656.03.72 eller GTIN 4030875040579 vid förfrågningar för att säkerställa korrekt reservdel.
