Diaphragm-Drucks.Mdr5/16K+Ev5.6.1-10.3A

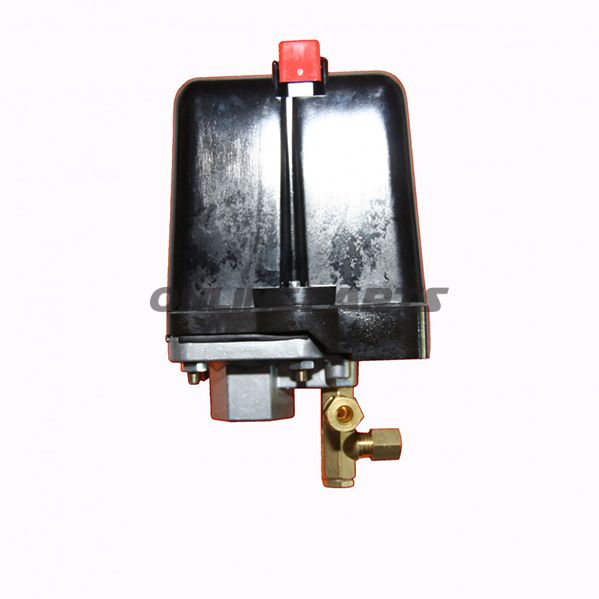

Membran-tryckbrytare för kompressorer (MDR5/16K) med motorvärn

Produktnamn: Membran-TRYKMDR5 / 16K + EV5.6.1-10.3A
Märke: Flaco
MPN: 650.92.10
GTIN: 213000

Denna membran-tryckbrytare är avsedd för styrning av inkopplings- och frånkopplingstryck på kolvkompressorer i MDR 5/16K-serien. Enheten kombinerar tryckstyrning via membran med ett inbyggt övertrycks-/avlastningsventilkoncept och ett trefas motorvärn, vilket gör den lämplig för applikationer där både tryckbegränsning och motor­skydd krävs.

• Funktion: Registrerar tryck i systemet och aktiverar eller bryter kompressorns motor vid förinställda tryckpunkter. Avlastningsventilen säkerställer minskat återtryck vid stopp och underlättar startförhållandena.
• Kontakttyp: Brytare, 3-polig (öppnar vid frånkoppling).
• Inställningsområde: 2,5 – 16 bar. Maximalt frånkopplingstryck 16 bar.
• Brytförmåga: 5,5 kW (anger vilken motoreffekt brytaren kan hantera vid korrekt installation).
• Motorvärn (överströmsrelä): Inställning från 6,10 till 10,3 A, anpassat för trefasdrift.
• Drifttemperatur för mediet: -5 °C till +80 °C.
• Skyddsklass: IP54 — skyddar mot större dammpartiklar och stänk från alla riktningar, men kräver hänsyn till miljöer med fint damm eller kraftig vattenpåverkan.
• Bytefrekvens: Max. 120 cykler/min vid elektrisk aktivering; max. 600 cykler/min vid mekanisk påverkan (använd dessa värden som vägledning vid dimensionering av systemet).
• Anslutning: Fläns 1/4" för tryckanslutning; elektriska förbindelser enligt gällande trefasstandarder (se installationsanvisning).

Material och konstruktion: Tryckavläsningsdelen använder membranteknologi, som typiskt består av elastiskt, kemiskt motståndskraftigt material monterat mot ett metalskal för att omvandla tryckförändringar till mekanisk rörelse av kontaktverket. Kontakt- och avlastningsdelar är designade för kommersiell/industriell drift med robusta förbindelser och motorvärnsrelä i kapslingen. IP54-kapslingen indikerar praktisk robusthet för verkstads- och maskinrumsmiljöer, men kräver korrekt montage och kabeldragning för att upprätthålla skyddet.

Kompatibilitet och användning: Enheten är speciellt avsedd för MDR 5/16K-kompressorer och motsvarande system, där det finns behov av tryckstyrning i intervallet 2,5–16 bar och motorskydd i det angivna strömområdet. Lämplig för verkstadsmaskiner, industriella kompressoranläggningar och applikationer där trefas motorstyrning krävs. Kontrollera alltid mekaniska och elektriska anslutningsmått samt elschema för att säkerställa kompatibilitet med befintliga installationer.

Säkerhet och installation: Monteras och justeras av kvalificerad personal. Motorvärnets inställning (6,10–10,3 A) ska matchas med motorns märkström. Följ lokala elinstallationsregler och använd korrekt kabelarea, säkringar och jordning. IP54 innebär begränsat skydd mot inträngning – undvik direkt exponering för kraftigt vatten eller mycket fint damm.

Anmärkningar: GTIN 213000, MPN 650.92.10 och märket Flaco möjliggör identifiering av korrekt enhet vid inköp och reservdelsbeställning. Angivna värden för bytefrekvens, effekt och temperatur är tekniska gränser; dimensionera komponenter i anläggningen utifrån dessa för att säkerställa driftsäkerhet och livslängd.
