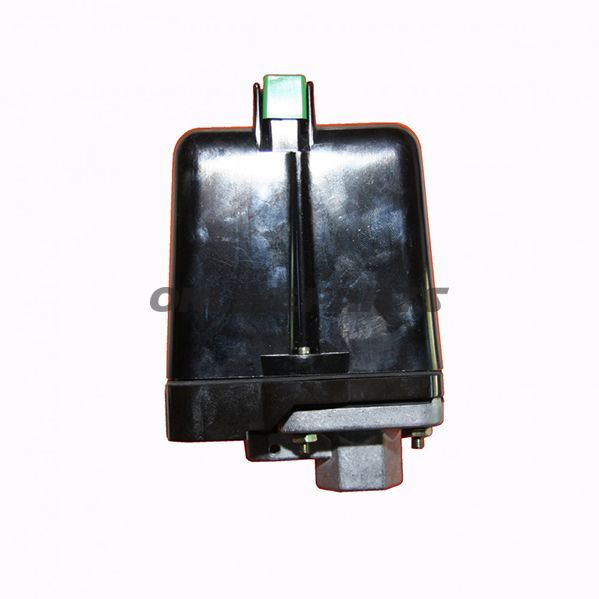

Membran-tryckbrytare för kompressor - MDR5/16K med EV5.2.4-4.2A (Flaco)

Kort beskrivning
Denna membranbaserade tryckbrytare från Flaco (MPN: 650.91.37, GTIN: 05 223 150) är avsedd för styrning av inkopplings- och urkopplingsfunktioner på tryckmätare i kompressoranlägg. Enheten kombinerar tryckbrytarfunktion med övertrycksavlastning och inkluderar ett inbyggt motorskyddsrelä i en trefasutförande.

Funktion och användning

• Styr på/av för kompressorn baserat på inställt tryckområde (membranprincip).
• Inbyggd övertrycksventil säkerställer tryckavlastning vid för högt tryck.
• Levereras med flange 1/4" för anslutning till tryckledning och med motorskyddsrelä (överströmsrelä) för motorens skydd.
• Kontaktkonfiguration: öppnar (3-polig), lämplig för trefassystem.

Tekniska specifikationer och drift

• Inställningsområde: 2,5 – 16 bar, med avstängning vid max 16 bar.
• Brytförmåga: upp till 5,5 kW, lämplig för många mellanstora kompressormotorer.
• Motorskyddsrelä (överströmsrelä): inställning 2,40–4,20 A.
• Medietemperatur: -5 °C till +80 °C.
• Skyddsklass: IP54 — skyddad mot skadligt damminsläpp och stänk från alla riktningar.
• Brytcykel: max 120 elektriska byten; max 600 mekaniska byten.

Material och konstruktion

Produkten använder en membran som trycksensor och robusta metallflänsar/anslutningar för att säkerställa tät och stabil mekanisk anslutning till tryckledningen. Kontakter och elektriska komponenter är dimensionerade för industriell belastning upp till angivna 5,5 kW och är skyddade i kapsling motsvarande IP54. Motorskyddet (överströmsreläet) är integrerat i enheten för att minska behovet av externa komponenter vid trefasdrift.

Kompatibilitet och installationsanvisningar

• Lämplig för stationära kompressorer där styrning av tryckintervall mellan 2,5 och 16 bar krävs.
• Konfigurera kontakt- och reläanslutningar enligt anläggningens trefasnät och motorns märkström — motorskyddsreläet ska ställas in efter motorns belastning före idrifttagning.
• Monteras normalt på tryckledning via 1/4" flange/anslutning; säkerställ korrekt tätning och rengjord anslutning för att undvika läckage.

Säkerhet och underhåll

• Kontrollera regelbundet inställning och funktion för övertrycksventil och tryckbrytare.
• Vid installation av elektriska anslutningar ska strömmen vara frånkopplad, och installation utföras av kvalificerad tekniker.
• IP54-kapslingen skyddar mot vanliga miljöpåverkan, men enheten bör inte utsättas för konstant kraftig vattenstråle eller nedsänkning.

Produktidentifiering
Denna produkt marknadsförs under varumärket Flaco med fabrikationsnummer/MPN 650.91.37 och GTIN 05 223 150, vilket kan användas vid reservdelsförfrågningar eller vid dokumentation i servicejournaler.

Observera
Specifikationerna anger maxvärden utom driftstemperatur och kapslingsklass; vid ovanliga driftförhållanden bör komponentens lämplighet bedömas av teknisk personal. Förpackningsantal och grossistförpackning anges inte här för att undvika missförstånd vid vanlig köp.
