Membran-tryckbrytare för kompressorer (MDR 3/16) — tryckområde 6–16 bar

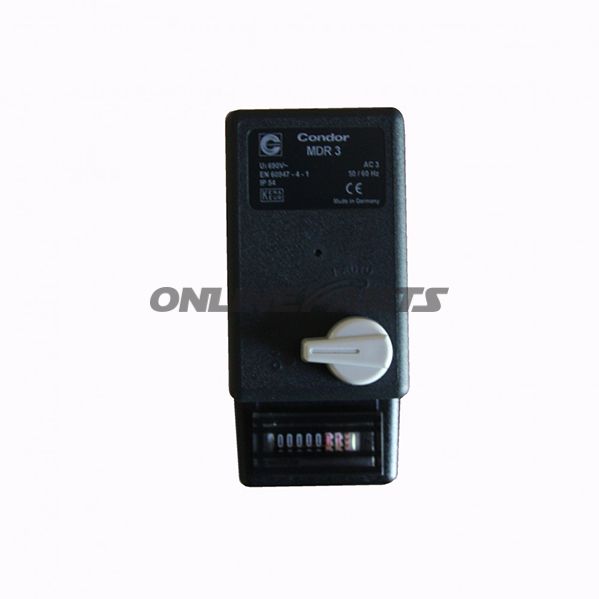

Produkt: Membran-tryckbrytare för kompressorer, modellbeteckning angiven som "Membran-TRYKMDR3 / 16 F4-1 / 2 + EA + EV3 223269". Tillverkaren anges som Blitz Rotary, artikelnummer (MPN) 650.92.28 och GTIN 4057612446562.

Denna tryckbrytare är konstruerad för styrning av inkoppling och frånkoppling av kompressormotorer via trycksignal. Den använder en membranmekanism för att omvandla lufttryck till elektrisk kontaktfunktion och är utförd för trefasdrift för direkt styrning av motorer upp till angiven brytkapacitet.

• Funktion: Övervakar systemtryck och aktiverar/deaktiverar kompressorn vid inställda tryckgränser. Brytaren fungerar som tryckstyrt relä utan integrerad avlastningsventil, på/av-brytare eller motorövervakning — dessa funktioner måste därför hanteras externt i installationen.
• Tryckområde och inställningar: Inställningsområde för arbetstryck: 6–16 bar. Maximalt utkopplingstryck (säkerhetsgräns) angivet till 35 bar.
• Elektriska egenskaper: Brytkapacitet 7,5 kW; kontakttyp: öppnare (NC-kontakt, 3-polig). Avsedd för trefas (drehstrom) installationer.
• Driftsförhållanden: Medietemperatur från -5 °C till +80 °C. Skyddsklass IP54, vilket innebär skydd mot damm i skadlig mängd och mot vattenstänk från alla riktningar.
• Slit- och växlegenskaper: Max. växelfrekvens: 120 gånger/minut elektriskt, max. 600 gånger/minut mekaniskt. Dessa värden anger rekommenderad drift för att undvika för tidigt kontaktslitage.
• Montering: Levereras med fläns F4 1/4 för montering på anpassad flänsmottagare. Observera att det inte finns integrerad avlastnings-/tömningsfunktion, så systemlayout måste ta hänsyn till detta.

Material och konstruktionsanteckningar: Produkten är uppbyggd kring en membranstyrning, typiskt utförd i material som tål kompressordrift och de specificerade temperaturerna. Flänsar och hus är normalt tillverkade i metall eller förstärkt plast beroende på tillverkarens variant; syftet är att säkerställa tätning och mekanisk hållbarhet vid angivna tryck och vid IP54-krav. Kontaktpartier och elektriska anslutningar är dimensionerade för den specificerade brytkapaciteten (7,5 kW) och trefasbelastning.

Användning och kompatibilitet: Lämplig för kompressorer där kontroll av in-/urkopplingstryck i intervallet 6–16 bar är nödvändig, och där extern motorövervakning och avlastningsventil finns eller kan tillföras. Passar för verkstads- och industriella kompressoranläggningar där trefasstyrning och upp till 7,5 kW motoreffekt används.

Säkerhet och installation: Vid installation ska elektriska anslutningar utföras av kvalificerad personal. Eftersom enheten inte innehåller motorövervakning eller avlastningsventil rekommenderas separata säkringar, överbelastningsreläer och lämpliga tryckavlastningsmekanismer i systemet. Följ tillverkarens monteringsanvisningar och gällande elektriska föreskrifter.

Identifiering: Produktens märke, Blitz Rotary (MPN 650.92.28, GTIN 4057612446562), bör användas vid beställning och vid förfrågningar om reservdelsspecifikationer eller kompatibilitet. Beteckningen "MDR 3/16" avser typen och inställningsintervallet i tillverkarens sortiment.

Kontakta leverantör eller Blitz Rotary för ytterligare tekniska ritningar, dimensioner av fläns F4 1/4, eller dokumentation avseende materialval om specifika miljö- eller installationskrav ställer särskilda behov.
