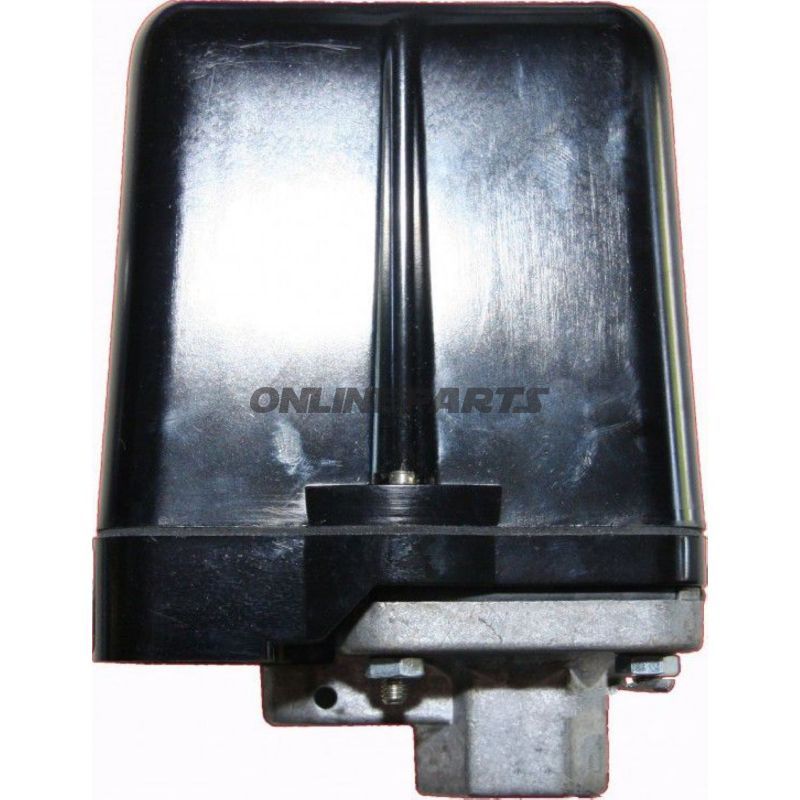

Diaphragm-Druckreg.Mdr5/11K

Membrantryckregulator MDR5/11K för kompressorer – tänd-/slå av-styrning av tryck

Produktnamn och identifikation: Membrantryckregulator MDR5/11K (MPN: 650.90.46, GTIN: 212966).

Denna membrantryckregulator är utvecklad för styrning av in- och utkopplingspunkter i tryckluftssystem hos kompressorer. Enheten fungerar som en trycksensor med inbyggd kontaktmekanism som hanterar växelfunktionen för manometerns tänd-/av-signal och kan leverera en säker avlastning via den integrerade övertrycksventilen.

• Användning: Monteras mellan kompressortankens trykledning och styrkretsen för att reglera kompressordriften vid förutbestämda tryckgränser. Lämplig för industriella och verkstadsinstallationer där pålitlig mekanisk tryckstyrning önskas.
• Funktion: Mekanisk membran aktiverar en 3-polig öppningskontakt vid det inställda trycket. Inbyggd övertrycksventil ger avlastningsmöjlighet, och flange 1/4" används för anslutning.

Tekniska egenskaper

• Justeringsområde: 2,0 – 11 bar.
• Bytningkraft (elektrisk): 5,5 kW.
• Avstängnings-tryck: Max. 16 bar.
• Kontakt: Öppnar, 3-polig (trefas-/vexelutgång för trefas-system).
• Medietemperatur: -5 °C till +80 °C.
• Skyddsklass: IP54 — skyddad mot damm i skadlig mängd och stänkande vatten.
• Växelfrekvens: Max. 120 per minut (elektrisk), max. 600 per minut (mekanisk).

Material och konstruktion

Regulatorn är uppbyggd kring ett elastiskt membran som reagerar på tryckförändringar och överför rörelsen till kontaktmekaniken. Karet är utfört i material som är lämpade för kompressor- och trycklufts-miljöer med fokus på mekanisk hållbarhet och motstånd mot kondens och lätt förorening i omgivningen (IP54). Kontakten är dimensionerad för höga elektriska belastningar (5,5 kW) och trefasapplikation, vilket gör enheten robust för industriella belastningar utan överdrivna påståenden om livslängd.

Kompatibilitet och installation

• Mekanisk anslutning: Fläns 1/4" för tryckanslutning.
• Elektrisk: 3-polig kontakt för anslutning i trefas-system. Observera att ett termiskt 3-poligt överströmsrelä (motörskyddrelä) måste beställas separat för att säkerställa korrekt funktion av tänd-/avstängningsmekanismen; utan detta relä kommer den elektriska tänd-/slå-funktionen inte vara helt funktionell.
• Drift: Använd inom angivna temperatur- och trykområden för att bevara mätprecision och mekanisk funktion.

Tekniska fördelar i praktiken

• Direkt mekanisk aktivering via membran ger enkel, reproducerbar tryckstyrning utan komplexa elektroniska styrningar.
• Robust kontaktkapacitet (5,5 kW) lämpad för direkt styrning av motorer i mindre och medelstora kompressor-anläggningar, förutsatt korrekt motorbeskydd.
• Relativt bredt inställningsområde (2–11 bar) täcker vanliga användningar i kompressor- och trycklufts-system.

Noteringar om montering och säkerhet: För att säkerställa korrekt och laglig drift bör ett termiskt, 3-poligt överströmsrelä anslutas vid installation på motorer. Följ lokala elsäkerhetsföreskrifter och tillverkarens anvisningar för tätningar och moment vid flange- och elektrisk montering.

MPN 650.90.46 och GTIN 212966 kan användas vid dokumentation och underhållsregistrering för att säkerställa korrekt reservdelidentifikation vid framtida service.
