Membran-tryckregulator MDR 2/11 till kompressorer — tänd-/slå-styrning av tryck

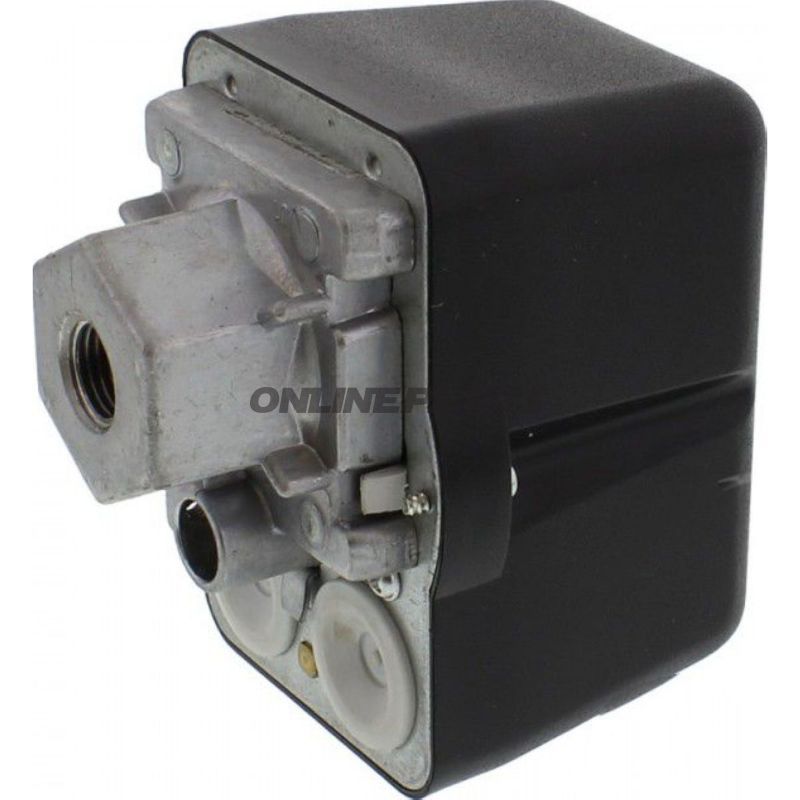

Membran-tryckregulatorn MDR 2/11 är en mekanisk tryckbrytare utvecklad för styrning av tänd-/slå-funktion för kompressorer och tryckluftssystem. Enheten övervakar systemets tryck och bryter eller tillför strömförsörjningen när det förinställda trycket uppnås, och den innehåller en inbyggd övertrycksventil för extra säkerhet.

• Funktion: Regleringen fungerar som en tänd/slut-tryckbrytare (pressostat) med membranmekanism. Den övervakar inkompressat tryck och aktiverar kontakten vid det inställda trykområdet (se nedan). Övertrycksventilen möjliggör tryckavlastning vid behov.
• Elektrisk kontakt: Öppningstyp (3-polig). Lämlig för växelströmsbruk.
• Inställningsområde: 4–12 bar. Maximal avstängningsdruck 12 bar.
• Bytand kapacitet: 2,2 kW.
• Driftstemperatur för medium: -5 °C till +80 °C.
• Skyddsklass: IP54 — skyddar mot damm i skadlig mängd och stänk från alla håll.
• Bytfrekvens: Max. 120 cykler/min (elektriskt); max. 600 cykler/min (mekaniskt).
• Anslutning och montering: Fläns F4 1/4 (gäng/flänsanslutning enligt angiven standard).

Material och konstruktion

Enheten är uppbyggd kring en elastisk membran, som överför tryckförändringar till en mekanisk kontaktmekanism. Huset och flänskomponenter är utförda i material som tål arbetstryck och vanligt industriellt belastning; membranet är tillverkat av elastomer som är lämplig för kompressorsystemets temperatur- och medier. IP54-kapslingen indikerar skydd mot damm och stänk, vilket gör komponenten användbar i verkstads- och maskinrums-miljöer.

Tekniska fördelar och användningsområden

• Pålitlig mekanisk tryckbrytning utan behov av komplexa elektroniska styrningar.
• Inbyggd övertrycksventil minskar risken för av misstag uppbyggt övertryck i systemet.
• Lämplig för standardkompressorinstallationer, pneumatiska system och applikationer där enkel, robust tryckkontroll önskas.
• Hög mekanisk bytfrekvens möjliggör användning i cykliska och frekvent skiftande processer (dock begränsad elektrisk bytfrekvens enligt angiven max.).

Kompatibilitet och installation

Membran-tryckregulatorn MDR 2/11 monteras på kompressorer eller tryckbehållare via fläns F4 1/4. Den elektriska anslutningen utförs i enlighet med gällande elsäkerhetsregler för växelströmsanläggningar, och kontaktens öppningstyp (3-polig) bör matchas med systemets styrlogik. Se till korrekt ledning och tätning vid montering för att upprätthålla IP54-skydd.

Identifikation

Produktens artikelnummer (MPN) är 650.90.12 och GTIN är 217404. Dessa koder används för entydig identifikation vid inköp och reservdelsbeställning.

Noteringar vid användning

• Kontrollera inställningsområdet och bytand kapaciteten i förhållande till det aktuella systemet. Enheten har max avstängning vid 12 bar.
• Undvik att överskrida den angivna medietemperaturen (-5 °C till +80 °C) för att säkerställa membranens livslängd och funktionsstabilitet.
• Vid frekventa elektriska byten nära maximal kapacitet bör installations- och underhållsrutiner följas för att förlänga livslängden på kontaktpartierna.
