Diaphragm-Druckregl.Mdr5/16

Membran-tryckregulator MDR5/16 till kompressorer — tänd-/slåstyrning av tryck

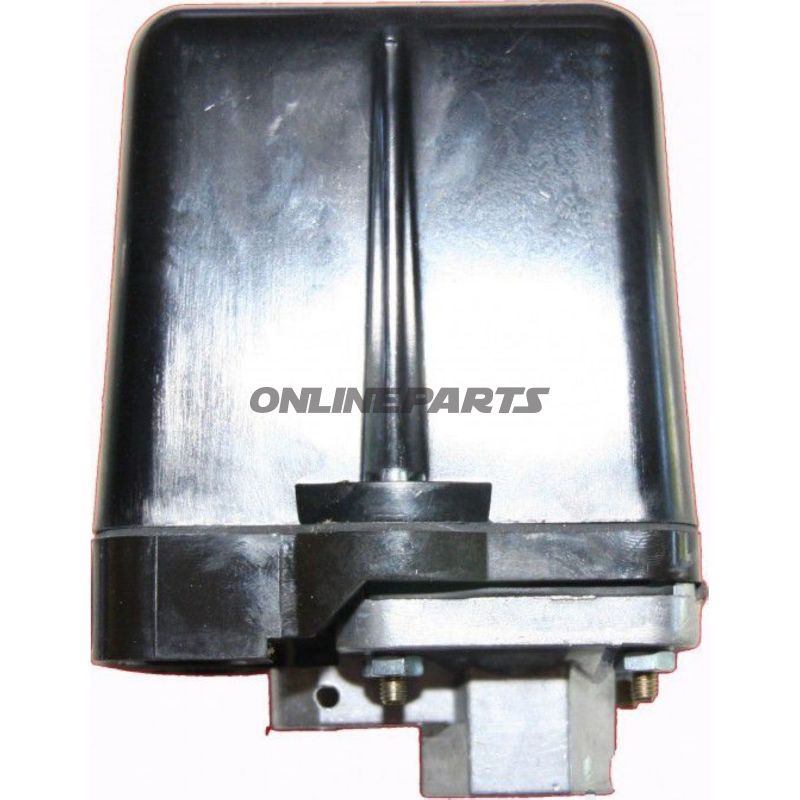

Produktöversikt: Membran-tryckregulatorn MDR5/16 (MPN: 650.90.20, GTIN: 212997) är en mekanisk tryckbrytare avsedd för styrning av in- och avstängningspunkter på kompressornas tryckmätare. Enheten är utförd som en tre-fas (drevs) kontakt utan integrerad övertrycksventil eller motorlås, och är avsedd för direkt styrning av kompressormotorer inom angivna elektriska gränser.

Funktion:

• Registrerar systemtryck via en flexibel membran och aktiverar kontakten vid inställt tryck.
• Tänd-/slåfunktion (på- och avstängning) — kontaktfunktionen är som en öppnare (3-polig), vilket innebär att kontaktens normala tillstånd bryter strömmen vid aktivering.
• Inställningsområde för utlösningspunkt: 2,5–16 bar. Max avkopplingsdruck är 16 bar.

Tekniska egenskaper och användningsbegränsningar:

• Kontaktdon: upp till 5,5 kW — detta är den maximala belastningen som kontaktgruppen är specificerad för vid korrekt installation och lämpliga säkringar.
• Driftstemperatur för medie: -5 °C till +80 °C — lämplig för vanliga kompressoroljor och luft inom detta temperaturområde.
• Skyddsklass: IP54 — skyddar mot damm i skadlig mängd och stänkvatten, men är inte vattentät vid nedsänkning eller kraftig tvätt.
• Bytcykler: elektriskt max. 120 cykler/minut; mekaniskt max. 600 cykler/minut — planera installation och underhåll efter den förväntade cykeltakten.
• Anslutning: fläns 1/4" till trykanslutning.

Material och konstruktion:

• Membranets material är valt för att ge pålitlig tryckregistrering över angivet temperaturområde; designen fokuserar på mekanisk robusthet istället för känslighet vid mycket låga tryck.
• Kontaktdonet är fästd för industriell användning med tätning motsvarande IP54, och elektriska kontakter är dimensionerade för de angivna belastningarna. Materialval är standard för tryckbrytare till kompressoranvändning och anpassat för hållbar drift snarare än kosmetisk finish.

Kompatibilitet och montering:

• Passar som tänd-/slåtryckregulator på kompressorer där in- och avstängningsstyrning önskas via en mekanisk tryckbrytare.
• Montera på tryckuttag med fläns 1/4" och se till korrekt elektrisk anslutning enligt lokala föreskrifter för trefasutrustning.
• Eftersom enheten inte innehåller motor- skydd eller övertrycksventil, ska extern motorbeskydd och säkerhetsventiler användas enligt anläggningens krav.

Säkerhet och underhåll:

• Stäng alltid av strömförsörjningen före service av kontakthuset.
• Kontrollera regelbundet slitage på membran och elektriska kontakter vid hög bytestakt eller i aggressiva miljöer.
• IP54 skyddar mot vanligt damm och stänk, men undvik exponering för kraftiga vattenstrålar eller nedsänkning.

Identifikation: Produkten refereras med MPN 650.90.20 och GTIN 212997, vilket kan användas vid vidareförsäljnings- eller reservdelsförfrågningar. Märkesuppgifter anges inte i produktdata.

Sammanfattande bedömning: MDR5/16 är en robust, mekanisk membran-tryckregulator för industriell användning i kompressoranläggningar, konstruerad för att styra tänd- och släpunkter inom 2,5–16 bar och med elektriska gränser upp till 5,5 kW. Den kräver extern motorbeskydd och säkerhetsventiler vid installation i kompletta anläggningar.
