Diagnostiskt verktyg för turbomaskin — BTS MESS02 (mätning av svänghjul, avgas och boosttryck)

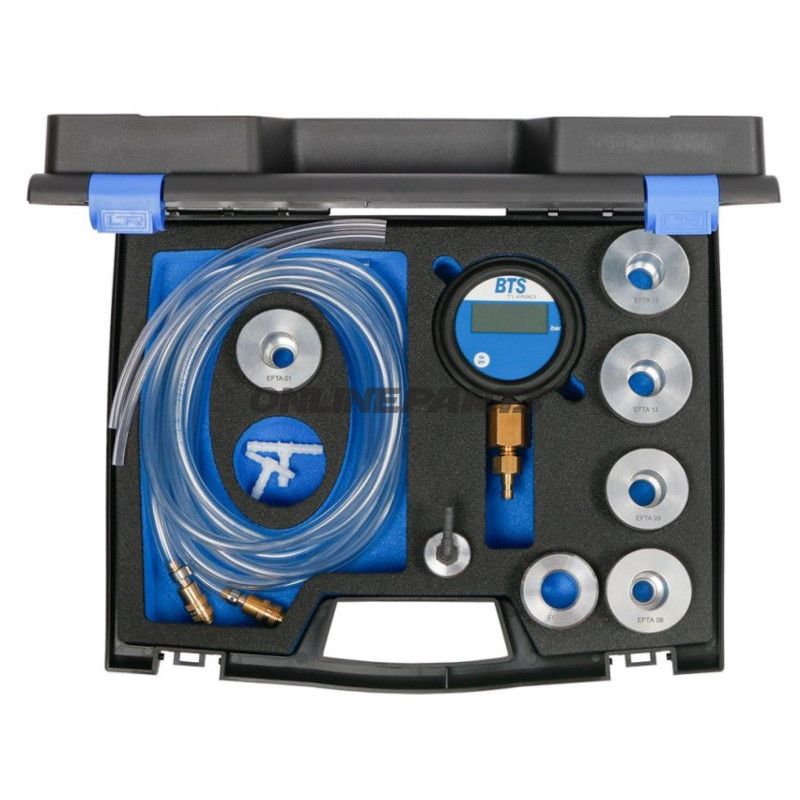

Produkt: Diagnostikverktyg för turboladdare från BTS, modell MESS02 (MPN: 614.08.37, GTIN: 4250280904901). Detta verktyg är utformat för exakt tryckmätning i motorer med både diesel och bensin för att diagnostisera problem relaterade till svänghjulets slag, avgasens mottryck och pneumatiska boosttrycksreglagekomponenter.
Funktion och användning
- Måter snabb och direkt mätning av svänghjulets slag under drift utan behov av OBD-diagnostikutrustning.
- Mäter avgasens mottryck (backpressure) under körning för att verifiera och komplettera mätningar från motorstyrenheten.
- Testar pneumatiska delar i boosttrycksreglingen genom att ansluta verktyget via ett medfött T-stycke — t.ex. kontrollboxar, vakuumpumpar och magnetventiler.
- Lämplig för felsökning av oljeläckage vid turboladdaren, turboladdarskador till följd av hög temperatur eller axial belastning, samt för att fastställa orsaker till rökutveckling och dålig förbränning relaterat till tryckförhållanden.
Material och uppbyggnad
Verktyget har ett chassie och anslutningsdelar tillverkade i högkvalitetsaluminium, vilket ger god mekanisk styrka och korrosionsbeständighet utan onödig vikt. Instrumenteringen omfattar en digital tryckmåler (dial gauge) med en angiven upplösning till 1 mbar, vilket säkerställer hög precision i både negativa och positiva trykområden. T-stycken och adaptrar är tillverkade i material som är kompatibla med olje-, luft- och avgasmiljöer för att motstå värme och förorening under mätning.
Tekniska fördelar
- Digital noggrannhet till 1 mbar — lämplig för finjustering och dokumentation vid felsökning.
- Adaptrar till påfyllningshalsen på motorer gör mätning möjlig på många personbilar utan omfattande demontering.
- Möjlighet att mäta under körning ger realistiska driftsvärden, som ofta visar skillnader från sensorvärden i motorstyrningenheten.
- Designad för både positiva och negativa tryck säkerställer mångsidig användning vid test av blow-by, insugsläckage och mottryck i avgasen.
Felsökningsexempel och praktiska användningar
- Högt svänghjulets slag kan indikera tilltäppta oljeflöden eller intern motorförorening — mäts direkt för att bestämma orsaken till oljeläckage vid turbinen.
- Ökat avgasens mottryck kan leda till överhettning av turbomaskinen, kokande olja och axial dragning på turbinturbinens axel — direkt mätning hjälper att avgöra om avgasbackpressure överstiger toleranser.
- Kontroll av pneumatiska boostreglage kan avslöja defekt reglerventil, läckage eller funktionsfel i styrenheten genom att observera förändringar i reglagetryck under dynamiska förhållanden.
Kompatibilitet och användningsområde
Konstruerad för användning på både diesel- och bensinmotorer. De medföljande adaptrarna gör det möjligt att anpassa mätningar till de flesta personbilar; ytterligare specialadaptrar kan köpas separat till särskilda påfyllningshalsar eller fabriksvarianter. BTS MESS02 är särskilt användbar för verkstäder och teknisk personal som behöver exakta tryckmätningar direkt på motorn eller i avgasystemet.
Identifikation
Produkten marknadsförs under varumärket BTS och identifieras som MPN 614.08.37. GTIN-numret 4250280904901 kan användas för entydig identifikation och order-/lagerhantering.
Obs: Specifika adapterkonfigurationer och kalibreringsuppgifter bör kontrolleras före användning för att säkerställa korrekt anslutning och säker mätning vid höga temperaturer och under körning.
