Degree Wheeljmp

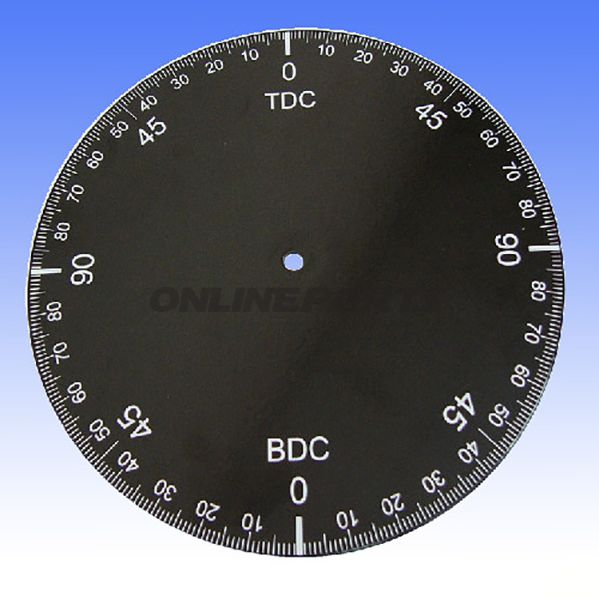

Gradskiva i aluminium för mätning och inställning av tändning/ventiltiming

Produkt: GRADSCHEI ALU JMP från JMP (MPN: 722.39.85, GTIN: 4043981025507).

Denna gradskiva i aluminium är utformad för exakt mätning av vridningsvinkel vid provning och reglering av tändning eller motorens styrtider. Den är avsedd för användning på både tvåtakts- och fyrtaktsmotorer och är särskilt lämplig för mekaniker och erfarna motorcykelentusiaster som behöver ett robust, lätt och exakt verktyg vid timingjusteringar.

• Diameter: 171 mm — tillräckligt stor för enkel avläsning och finjustering utan att bli hanteringssvår vid arbete på mindre motorer.
• Mittborrning (centerhål): 6 mm — standardmått för montering på många vevaxlar och adaptrar.
• Material: Extruderad eller präglad aluminium, vilket ger en bra kombination av låg vikt och dimensionell stabilitet vid normalt verkstadsliv.
• Användning: Används för att kontrollera och ställa in tändningstiming och ventiltiming. Monteras centralt på axeln och avläses mot en fast referenspunkt på motorn.
• Kompatibilitet: Lämlig för ett brett spektrum av motorcykelmotorer och mindre motorer, både två- och fyrtakts. Kontrollera att mittborrning och fysisk plats runt vevaxeln passar din monteringspunkt.

Funktion och arbetsmetod

En gradskiva omvandlar vevaxelvinkeln till lättavlästa grader. När skivan är centrerad på axeln och ett fast referenspunkt på motorn är angiven, möjliggör den exakt inställning av tändningstiden samt kontroll av ventiltiming i förhållande till vevaxelns position. Vid upprepade mätningar säkerställer den enhetlighet som referens vid både diagnostik och justering.

Materialval och egenskaper

Aluminium används för att minimera vikt och minska belastning på axel och adapter under montering. Materialet är korrosionsbeständigt vid normalt verkstadsbruk och ger tillräcklig styvhet för att bevara noggrannheten vid vanliga temperatur- och belastningsförhållanden. Då det är ett lättmetallmaterial bör man undvika att utsätta skivan för kraftiga slag eller deformationer, eftersom det kan påverka noggrannheten.

Praktiska anmärkningar

• Kontrollera alltid att mittborrningen (6 mm) passar din axel eller den använda adapterdelen. Använd lämpligt centreringsverktyg för att säkerställa korrekt montering.
• Placera referensmarkeringarna i ett område utan motoriska rörliga delar för att undvika felavläsning.
• Rengör skivan efter användning för att avlägsna olja eller metallspån som kan dölja markeringarna.

Produktinformation inarbetad: Denna gradskiva levereras av JMP (MPN 722.39.85) och kan identifieras exakt via GTIN 4043981025507.
