CYLINDERLÅS BUTLER KENDO 710590970

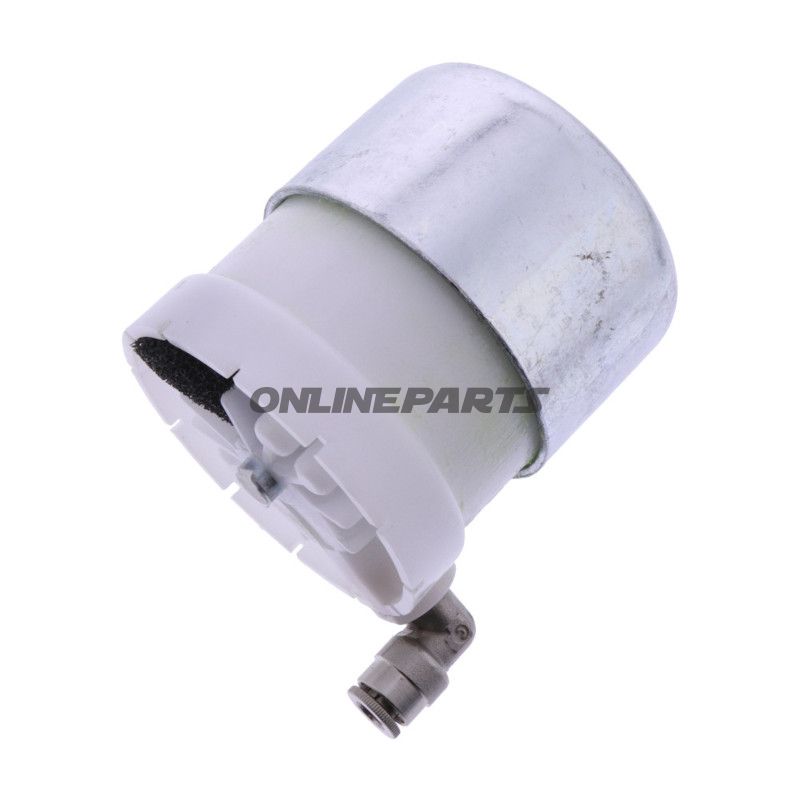

Cylinders spärrenhet för däckbyte — Butler Kendo 710590970

Produkt: Cylinders spärrenhet / pneumatiskt cylinder från Butler (original delnummer 710590970, MPN 677.06.46). Denna enhet används för lås-/spärranordning på däckbytare, särskilt i samband med klämma-/rulle-system.

Funktion

• Cylinderns primära funktion är att fungera som en spärr- eller låsdel i pneumatiska lås- och spärranordningar på däckbytarsystem. När cylindern aktiveras med tryckluft flyttas en lås- eller stoppmekanism som håller fast eller frigör en rulle/klämma under däckbytesprocessen.
• Designad för upprepad cykluskraft i verkstadsmiljöer där exakt positionering och tillförlitlig fasthållning är nödvändig för säker och kontrollerad hantering av däck.

Tekniska dimensioner och gränsvärden

• Yttre diameter (Ø): 64 mm.
• Höjd i återtagen position: 58 mm.
• Luftanslutningsgänga/vinkelanslutning: 6 mm (visar anslutning för tryckluftsledning).

Materialval och egenskaper

• Som original Butler-komponent är cylindern vanligtvis utförd med en kombination av korrosionsbehandlade metallkomponenter och tätade rörliga delar för att motstå olje-, smuts- och fuktpåverkan i verkstadsmiljöer. Materialvalet speglar fokus på slitagebeständighet och tätning vid pneumatiska förbindelser.
• Tätningsmaterial är utformade för att behålla tätning vid upprepad aktivering och måttliga temperaturvariationer, vilket minskar luftförbrukning och behov av frekvent underhåll.
• Ytbehandling och toleranser lever ofta upp till kraven för originalutrustning, så passform och funktion är i enlighet med Butler Kendo-maskiner.

Användning och kompatibilitet

• Direkt användbar som ersättningsdel på Butler Kendo däckbytarsystem, där originaldel 710590970 anges. Använd MPN 677.06.46 vid beställning för att säkerställa korrekt match.
• Kan vara kompatibel med andra maskiner eller system som använder samma monterings- och anslutningsmått (Ø 64 mm, återtagen höjd 58 mm, 6 mm luftanslutning), men kompatibilitet bör alltid verifieras mot utrustningsmanual eller genom mått på befintlig komponent.

Installation och underhåll

• När du monterar enheten, ska luftförsörjningens tryck och slangvinkel matchas till den befintliga installationen för att undvika läckage och oavsiktlig låsning.
• Kontrollera tätytor och rörliga delar för skador vid bytet. Små mängder pneumatikolja kan vara lämpligt beroende på systemets krav, men följ alltid maskinens servicerutiner.
• Vid längre perioder utan användning rekommenderas ventileringsavlastning av tryck och lätt rengöring för att förhindra korrosion på synliga metallytor.

Identifiering

• Varumärke: Butler — originaldel till Butler Kendo-serien.
• Originalt Butler-delnummer: 710590970 (angivet i tillverkarens materialförteckning).
• MPN (tillverkarens reservdelbenämning): 677.06.46.
• GTIN: Anges inte för denna enhet.

Obs

• Informationen baseras på tillverkarens uppgifter för delnummer. Om du är osäker på fysiskt passform eller funktion i din specifika utrustning rekommenderas kontrollmått eller kontakt med leverantörens tekniska support.
