Cylinder helt höger JMP 2500H Mobil

Hydraulisk cylinder, høyre side til FOX 2500 H Mobil

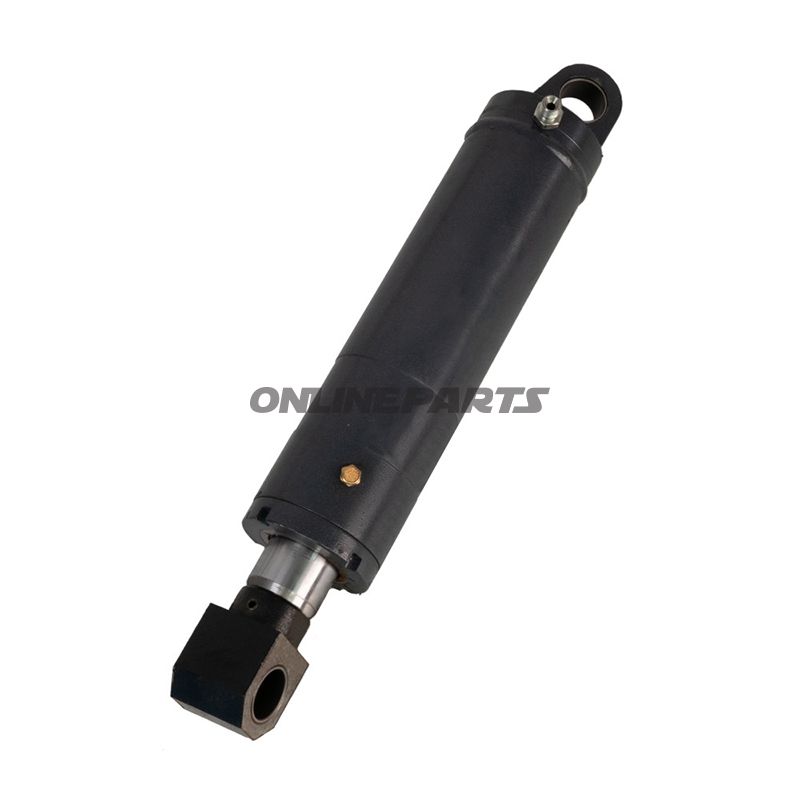

Denne hydrauliske cylinder fra JMP, modellnummer 652.20.50 (JMP originaldel Z25M-300 HØYRE), är avsedd för höger sida på mobilplattformen FOX 2500 H. Produkten är utformad för mekanisk utbytning av slitna eller skadade lyftcylindern på angiven plattformstyp och levererar de mekaniska funktioner som krävs för korrekt lyft och positionering i hydrauliska lyftesystem.

Funktion

• Cylindern fungerar som en hydraulisk aktuator som omvandlar hydrauliskt tryck till linjär rörelse för lyft/ sänkning av plattformens högra sida.
• Passar till applikationer där exakt, robust linjär rörelse och upprepad belastningspåverkan förekommer, t.ex. i verkstadsplattformar eller mobila lyftbord.

Materialer och konstruktion

• Material: Stål. stålkonstruktionen ger nödvändig styrka och slitstyrka under kontinuerlig mekanisk belastning.
• Udv. rördiameter (yttre rör): 84 mm — dimension relevant för montering i befintliga cylinderfästen och för styrka vid tryppåverkan.
• Stempelstångens diameter: 45 mm — dimension som påverkar styvhet och bärförmåga för cylindern.
• Längd på rör utan ögon: 328 mm — denna måtreferens är viktig vid utbytande för att säkerställa korrekt räckvidd och sammanbyggnad med plattformens upphängningspunkter.

Kompatibilitet

• Särskilt utformad för FOX 2500 H Mobil, höger sida. Använd endast för denna eller verifierade kompatibla modeller för att undvika felfunktion eller monteringsproblem.
• JMP som tillverkare betyder att delen anges som originalreservdel (JMP originaldel Z25M-300 RIGHT / Z25M-300 HØYRE).

Tekniska fördelar och överväganden

• Stålkonstruktion säkerställer lång livslängd vid korrekt underhåll och lämpliga hydrauliska förhållanden (rätt tryck, ren hydraulvätska, korrekt tätningar).
• Standardiserade dimensioner (Ø 84 mm, stålbenens Ø 45 mm, rörlängd 328 mm) gör det lättare att jämföra med andra cylindrar vid service och reparation.
• Vid montering rekommenderas kontroll av vätskeström och tätningar, samt att fästen och öglar matchar angivna mått för att undvika oavsiktlig belastning på cylinder eller fäste.

Identifikation

• Tillverkare: JMP — namnet förekommer både på produkten och i tillverkarens reservdelsspecifikation.
• MPN: 652.20.50 — använd detta tillverkarens nummer (MPN) vid förfrågningar, beställningar eller jämförelse med andra delar.
• GTIN: Inte angivet — ingen global artikelnumrering tillgänglig i de tillhandahållna uppgifterna.

Monterings- och serviceanmärkningar

• Kontrollera mått och ögndesign mot den befintliga cylindern före montering; mindre avvikelser kan kräva adaptrar eller utbyte av fästelement.
• Vid utbytte ska hydraulsystemet avluftas och säkras mot oavsiktlig rörelse. Efter montering ska systemet luftas och testas med låg belastning innan normal drift.
• Vid inspektion av använda eller utbytta cylindrar bedöms tätningssats och stempelstång för repor, korrosion eller deformation — dessa påverkar tätningens livslängd och funktionssäkerhet.

Kontakta teknisk dokumentation eller din JMP-representant med MPN 652.20.50 vid behov av ytterligare mått eller kompatibilitetsinformation.
