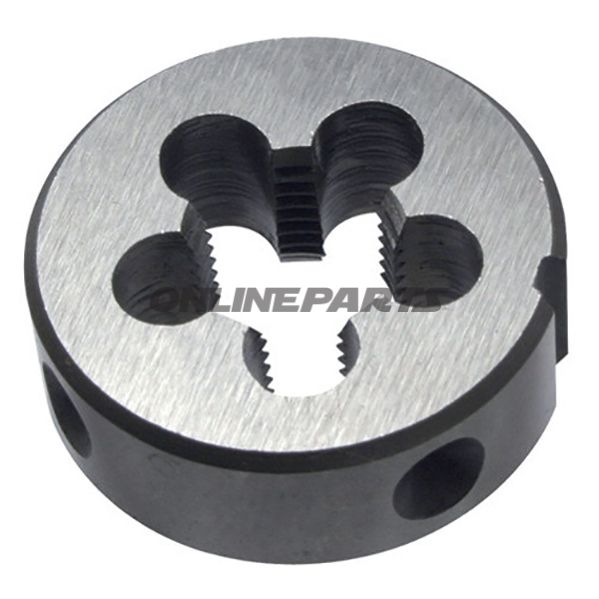

Gängsnitt M20 x 1,50 mm – 45 x 14 mm – fin gänga

Gevindbork M20 x 1,50 mm — fint metrisk gevind för stålarbete

Denna gevindbakke (MPN: 637.27.67, GTIN: 4250059512610) är utformad för exakt beskärning av metriska ISO-fingergj ung (M20 x 1,50 mm) i lätta bearbetbara stållegeringar. Produkten följer EN 22568 (tidigare DIN 223) och tillverkas för att uppfylla toleransklass 6g enligt DIN 13, vilket ger konsekvent passform och dimensionell noggrannhet vid serie- och verkstadssarbete.

Funktion

• Skär metriska fintgevind M20 x 1,50 mm med korrekt profil och toleranser, lämplig för komponenter där finare skruvtändning önskas istället för standardgrovav
• Används för manuellt eller maskinellt skäregående arbete på axlar, rörändar och specialdelar där ISO/DIN-standarder är nödvändiga.
• Säkerställer rena och upprepbara gäng utan behov av omfattande efterbearbetning vid korrekt användning och kylning/lubrikering.

Material och egenskaper

• Tillverkad i HSS (högkvalitetsstål), ett material med hög hårdhet och värmebeständighet som behåller skäreggar vid belastning och temperaturökningar.
• HSS gör verktyget lämpligt för skärning i stålkvaliteter upp till cirka 750 N/mm² — vanliga konstruktions- och maskinstållegeringar.
• Producerad enligt EN 22568, vilket säkerställer jämn tillverkning och lång livslängd vid korrekt användning (kyla/blås rekommenderas för optimala resultat).

Dimensioner och tekniska data

• Gevindtyp: M20 x 1,50 mm (fint gevind)
• Yttre diameter: 45 mm
• Höjd (tjocklek): 14 mm
• Tolerans: 6g (i överensstämmelse med DIN 13)
• Standard: EN 22568 (tidigare DIN 223)

Användbarhet och kompatibilitet

• Lämplig för verkstäder och industriell användning där metriska fintgevind krävs — t.ex. maskinbearbetning av axlar, anslutningar och reparationsarbete.
• Kan användas manuellt i skäregrepp eller i lämpliga maskininställningar, förutsatt korrekt centering och underlag.
• Passar materialer med draghållfasthet upp till ~750 N/mm²; för hårdare material eller rostfritt stål övervägs specialbeläggning eller snabbutförande.

Praktiska råd för bruk

• Använd lämplig skärrvärmevätska vid maskin- och manuellt arbete för att reducera värme och förbättra ytkvaliteten.
• Säkra korrekt förspänning och justering för att undvika löpande fel i gängprofilen.
• Kontrollera regelbundet skärande kanter för slitage; HSS har god slitstyrka, men slöa kanter ger snabbt nedsatt kvalitet.

Tekniska identifikationer som MPN 637.27.67 och GTIN 4250059512610 är införda för att underlätta beställning och systemregistrering. Om önskas motsvarande utgåvor i andra dimensioner eller belagda utgåvor för rostfritt stål, kan man välja efter materialegenskaper och förväntad belastning.
