COMMON RAIL HD PRUEFGER 2000 bar

Common rail högtryckstester för dieselinsprutning — upp till 2000 bar

Denna Common Rail högtryckstestare (MPN: 614.33.50, GTIN: 4037374033507) är utformad för mätning och felsökning i moderna diesel Common Rail-insprutningssystem, där arbetstrycket ofta överstiger 1000 bar. Verktyget är avsett för verkstäder och mekaniker som har behov av direkt, mekanisk avläsning av systemtryck utan beroende av fordonets elektroniska trycksensorer.

Funktion och användning

• Direkt mätning av common rail-tryck med hjälp av ett dämpat analogt manometer i rostfritt stål med måttområde upp till 2000 bar.
• Registrerar starttryck från högtryckspumpen, driftstryck vid olika motorvarvtal (inklusive vid körande motor) och maximaltryck från pumpen.
• Möjlighet att lokalisera läckage eller dropp vid individuella injektorer genom observation av tryckförändringar.
• Kan, i kombination med relevanta adaptrar (medföljer), användas för att testa funktionalitet hos tryckregulator och högtryckspump.

Material och konstruktion

• Manometerhuset och mätsystemet är tillverkat i rostfritt stål för korrosionsbeständighet och lång livslängd vid kontakt med diesel.
• Manometern är dämpad för att minska svängningar och ge stabil avläsning under dynamiska testförhållanden.
• Inbyggd övertrycksavlastningsventil vid 1400 bar för att skydda mätutrustningen vid plötsliga trycktoppar.
• Anslutningsslangar och adaptrar är dimensionerade för högt tryck och levereras i lämpliga gängtyper för common rail-anslutningar.

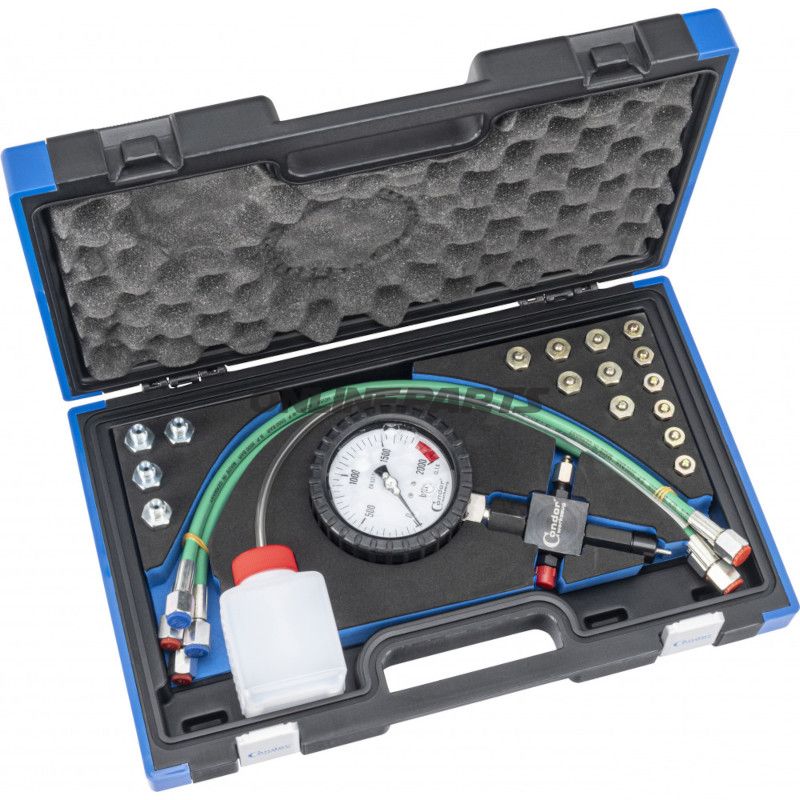

Innehåll i leveransen

• Rostfritt stål trykmåler, mätningsområde upp till 2000 bar.
• 2 anslutningsslangar, M12 x 1.5, längd ca. 550 mm.
• 2 anslutningsslangar, M14 x 1.5, längd ca. 550 mm.
• 2 adaptrar till 2-trådsförbindelse, M12 x 1.25.
• 2 adaptrar till 2-trådsförbindelse, M14 x 1.25.
• 2 sexpolet adaptrar (M12 x 1.5) och 2 sexpolet adaptrar (M14 x 1.5) för olika injektor- och två- eller treledningsförbindelser.
• Insamlingsflaska för bränsle vid test.

Kompatibilitet och användningsanmärkningar

• Lämplig för dieselmotorer med Common Rail-system, inklusive moderna personbilar och lätta kommersiella fordon med arbetstryck upp till 2000 bar.
• Adaptrarna täcker vanliga gängtyper (M12 och M14) och sexpolet-forbindelser; kontrollera alltid gängtyp på fordonets injektorer före anslutning.
• Eftersom mätaren är mekanisk/analog, är den oberoende av fordonets sensorsignal och användbar vid felsökning där elektroniska sensorer kan vara felaktiga eller felkalibrerade.
• Vid test ska lämpliga personliga skyddsåtgärder användas, och procedurer för hantering av bränsle under tryck ska följas noggrant.

Tekniska och praktiska fördelar

• Robust rostfritt stålkonstruktion ger motstånd mot bränslekorrosion och slitage i verkstadsmiljö.
• Djupad visning ger stabil och pålitlig avläsning under dynamiska förhållanden.
• Övertrycksavlastning ökar säkerheten vid oväntade trycktoppar.
• Fullt set med slangar och adaptrar minskar behovet av kompletterande fittings vid vanliga testuppgifter.

Produkten identifieras med MPN 614.33.50 och GTIN 4037374033507. Om du behöver fler tekniska data eller kompatibilitetslistor för specifika motormodeller, vänligen uppge fordonets märke, modell och motorkod så kan mer målinriktad vägledning ges.
