Clutch Centering Tool Kit17-Teilig

Kopplingscentreringsverktyg, 17 delar — för fordon med pilotlager

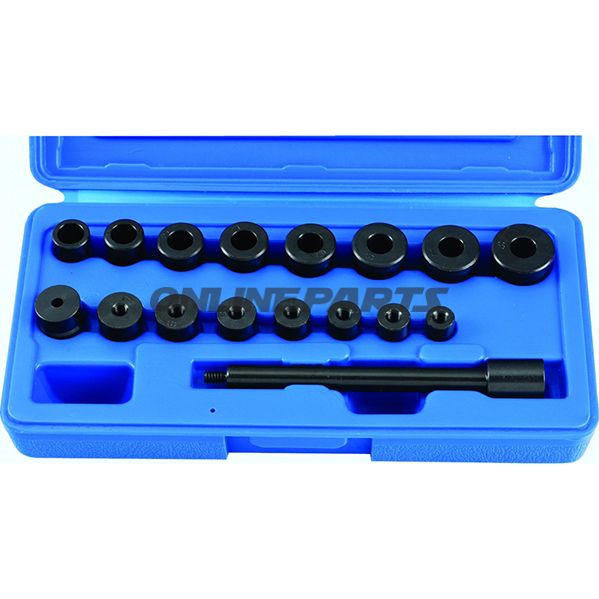

Produktöversikt: Detta centrering-/kopplingssats består av 17 delar och är avsedd för montering av lamellkopplingar på bilar med pilotbärande (pilotlager). Satsen innehåller ett stamp (slagstift), åtta centreringsarmar samt åtta ändbuskar i olika dimensioner så att den täcker ett brett urval av transmissions- och klyktor-/tryckplattkonstruktioner.

Funktion och användning:

• Grundläggande funktion: Säkerställer korrekt centrering av kopplingsskivan i förhållande till tryckplattan och svänghjul/pilotlager under montering.
• Användning: Installera centrerings–ärmen genom kopplingsskivan och tryckplatan så axelcentrum är exakt placerat i pilotlagret; detta gör det möjligt att sätta in manuella eller maskinella kopplingsaxelhjälpmedel och förenklar påsättning av transmissionsinmatningsaxeln utan skevhet.
• Målgrupp: Designad för professionella mekaniker och erfarna motorcykel- och bilentusiaster som ofta arbetar med kopplingsutskiftningar och reparationer.

Innehåll och dimensioner: Satsen inkluderar följande delar och dimensioner (alla mått i mm):

• 1 x stamp (slagstift)
• 8 x centreringsarmar (yttre x inre x längd):
  • 15,5 x 14,2 x 26,6
  • 16,7 x 15,4 x 27,0
  • 19,0 x 17,5 x 28,0
  • 20,0 x 18,6 x 27,5
  • 21,4 x 20,0 x 27,4
  • 23,0 x 21,6 x 27,5
  • 23,5 x 22,0 x 27,5
  • 26,6 x 24,2 x 27,5
• 8 x ändbuskar (yttre x inre x längd):
  • 12,6 x 10,8 x 19,2
  • 14,8 x 12,2 x 19,4
  • 15,0 x 13,5 x 19,3
  • 16,0 x 14,7 x 19,7
  • 17,7 x 15,8 x 19,4
  • 19,0 x 17,1 x 19,3
  • 20,0 x 18,3 x 19,1
  • 21,6 x 20,0 x 19,1

Material och egenskaper:

• Materialval: De enskilda armarna och bussningarna är vanligtvis tillverkade av härdat stål eller legeringar som bearbetats för att uppnå exakta toleranser. Stampen/slagstiftet är tillverkat i ett robust stål för att motstå slag och inpressning under montering.
• Ytfinish och toleranser: Kontrollerade dimensioner och spårning säkerställer tät passform i pilotlager-området och minimal spel under centrering. Ytfinish minimerar risken för att skada friktionsytor eller invändiga lager vid montage.
• Hållbarhet: Komponenternas konstruktion är inriktad på upprepad professionell användning; korrekt hantering och förvaring bevarar mått och funktionalitet.

Fördelar i användning:

• Minskar risken för skev montering av kopplingsskivan och därmed behov av omjustering vid insättning av växelaxel.
• Innehåller flera storlekar, så ett set täcker många vanliga aktuella inneraxel- och pilotlagerdimensioner.
• Ger mekanisk precision vid monteringsarbete, vilket förenklar arbetsprocessen i verkstaden.

Kompatibilitet och kommentarer:

• Satsen är universell i den bemärkelsen att de medföljande dimensionerna passar till många olika fordonsmodeller med pilotlager; använd alltid mätverktyg för att välja rätt centreringsarm i förhållande till aktuell transmissionsinmatningsaxel och pilotlagrets inre diameter.
• Den här satsen är lämplig för bilar och lätta fordon; vid specialiserade eller ovanliga axeldimensioner kan kompletterande verktyg behövas.
• Inga tillverkarmärken anges i produktinformationen; produktens reservdelsnummer är MPN 614.22.69 och GTIN 4037374054908, vilka båda kan användas vid sökning efter kompatibilitet eller reservdelsdokumentation.

Tekniska identifikatorer: MPN: 614.22.69 — GTIN: 4037374054908

Praktiska råd: Innan användning: rengör kontaktytor, kontrollera dimensioner mot det aktuella pilotlagret och undvik kraftiga slag direkt mot synliga tand- eller lagerytor. Förvara delarna torra för att undvika korrosion och bevara precision.
