Clutch Cee 5Pol 400V 6H16astecker 1467828

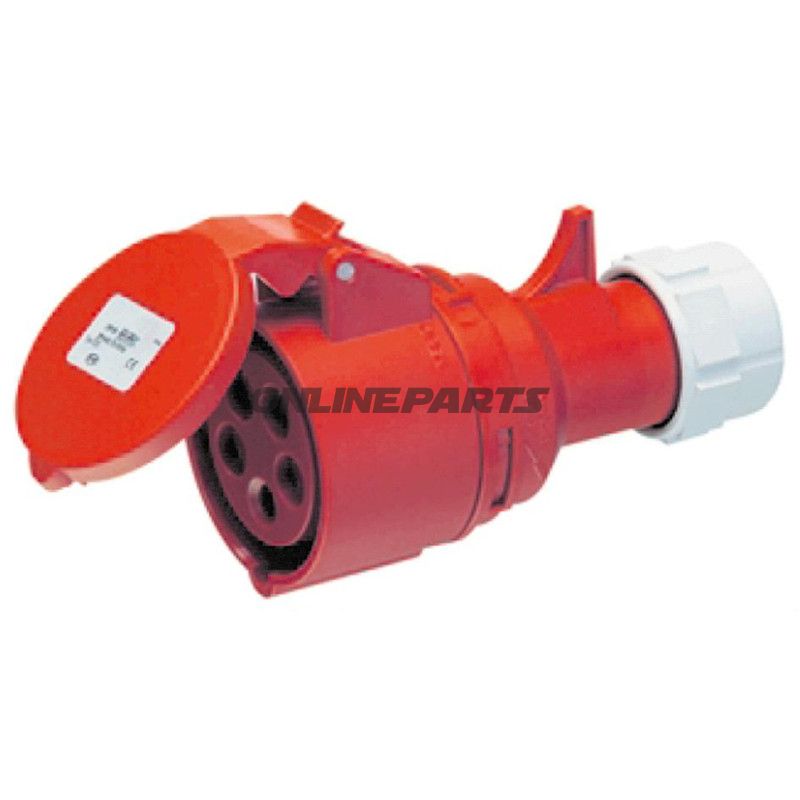

Kontaktdon CEE 5-poligt 400 V, 16 A (kontakt) – modell 146.78.36

Produktöversikt: Detta CEE-kontaktdon är en industriell 5-polig 400 V, 16 A anslutning avsedd för fast och säker strömanslutning i miljöer där standardiserade IEC 60309/CEE-kontakter används. Produktens MPN (tillverkarens artikelnummer) är 146.78.36 och GTIN är 9003399102134.

Funktion och användning: Kontakten används för att ansluta trefasnät (400 V) med skyddsledare och nolla, typiskt på byggarbetsplatser, industriella maskiner, verkstäder och mobila enheter där robust, standardiserat uttag krävs. Den 5-poliga uppbyggnaden säkerställer korrekt fasfördelning och jordning, medan 16 A-klassningen bestämmer maximal kontinuerlig belastning vid korrekt installation.

• Poler: 5 (tre faser, nolla och jord).
• Spänning: 400 V (trefas).
• Ström: 16 A.
• Positionsnyckel: 6 h (säkerställer korrekt orientering i förhållande till standard IEC/CEE-konfiguration).

Material och mekaniska egenskaper: Kontaktens stift är förnicklade, vilket ger god elektrisk ledningsförmåga och förbättrat korrosionsskydd jämfört med obehandlade metallytor. Hölje och kåpa är utförda i polyamid 6, ett tekniskt plastmaterial känt för hög mekanisk styrka, god kemikaliebeständighet och värmebeständighet under normala driftförhållanden. Konstruktionen inkluderar en uppvikbar/vikbar dragavlastning som minskar belastningen på kabelanslutningarna och ökar hållbarheten vid upprepad användning.

Kablar och montering: Kontakten är dimensionerad för kablar med maximal yttermått på 18 mm. Monteringsvänlig design med dragavlastning gör installation och service enklare för tekniker och montörer. Följ alltid lokala föreskrifter och säkerställ korrekta anslutningar vid montering — korrekt moment på skruvterminaler och användning av lämpliga kabeltvärsnitt är avgörande för säker drift vid 16 A.

Kompatibilitet och standarder: Enheten följer gängse CEE/IEC-typstandarder för 5-polig 400 V utförande med 6 h positionsnyckel, vilket säkerställer kompatibilitet med standardiserade uttag och panelmontage baserade på samma norm. MPN 146.78.36 kan användas som referens vid beställning eller vid utbyte av befintliga komponenter.

Tekniska fördelar för yrkespersoner:

• Förnicklade kontakter minskar risken för oxidbildning och säkerställer stabil kontakt över tid.
• Polyamid 6-kapsling ger mekanisk robusthet utan att bli spröd vid normala låga temperaturer.
• Integrerad dragavlastning minskar belastning på terminaler vid rörelse eller vibration.
• Standardiserad design (5-pol, 6 h, 16 A) gör utbyte och underhållsarbete mer effektivt.

Identifiering: GTIN 9003399102134 och MPN 146.78.36 bör anges vid inköp eller beställning för att säkerställa korrekt modellvariant. Märke är inte angivet i produktdata, så beställningsreferensen bör baseras på MPN och GTIN.

Säkerhet och underhåll: Bryt alltid strömmen före installation eller service. Kontrollera regelbundet kontakter för tecken på slitage, överhettning eller korrosion, och efterdra skruvterminaler enligt tillverkarens rekommenderade moment om relevant. Byt ut kontakten vid tecken på mekanisk skada eller vid värmemärken på kontakter.
