Clutch A Thread 3/8

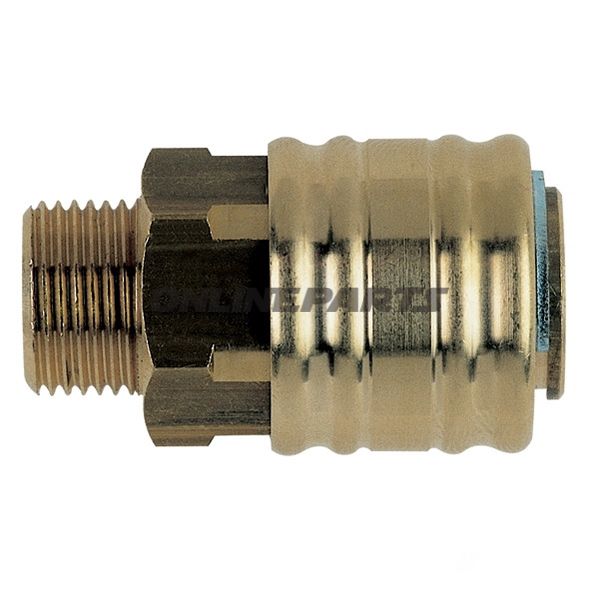

Koppling A med utvändig gänga, G 3/8 — snabbkoppling i mässing

Produktöversikt: Denna enhands snabbkoppling med utvändig gänga (G 3/8) från EWO är tillverkad som standardkoppling DN 7,2 i mässing och är avsedd för anslutningar vid max. PN 16. Produkten levereras under artikelnummer (MPN) 656.04.78 och har GTIN 4030875000368.

Funktion och tillämpning: Kopplingen är utformad för snabb och säker på- och avkoppling av tryckluftslangar eller motsvarande medier där G 3/8-anslutning är nödvändig. Låsmekanismen är en rulllåsning (walzenverriegelung), som tillåter manövrering med en hand och minskar risken för oavsiktlig koppling/kopplingslossning under drift. Inbyggd motventil i kopplingen förhindrar bakflöde, vilket är praktiskt i tryckluftsinstallationer där man vill bevara tryck i verktyg eller rördelar vid avkoppling.

Material och korrosionsbeteende: Huvudmaterialet är mässing, vilket ger god mekanisk styrka, formbarhet och rimligt korrosionsmotstånd i vanliga miljöer. Mässing är lämplig för tryckluftapplikationer och måttligt industriella omgivningar; vid långvarig exponering för fuktiga eller aggressiva kemikalier bör korrosionsförhållanden bedömas. Tätningsringar och inre ventilelement är vanligtvis tillverkade av elastomerer eller liknande polymerer (ej specificerade här), varför kompatibilitet med använda medier bör kontrolleras hos specialister.

Tekniska egenskaper:

• Anslutning: G 3/8 (utvändig gänga).
• Nominaldiameter: DN 7,2 (standardkoppling).
• Arbetstryck: PN 16 (högsta tillåtna driftstrycket).
• Låstyp: Rulllåsning för enkel betjäning med en hand.
• Motventil: Inbyggt i kopplingen (plugg/han-sticka utan motventil).

Kompatibilitet och installation: Kopplingen passar till system och komponenter med G 3/8-gänga och DN 7,2 standardkopplingar. Vid montering ska gängförsegling utföras enligt gällande praxis (t.ex. lämpligt tätningsmedel eller PTFE-tejp för gas/luft), och åtdragningsmoment bör följa installationsanvisningar eller branschstandarder för att undvika skador på gängor eller tätningar. Vid användning i system med särskilda medier (olja, bränsle, aggressiva kemikalier) ska man säkerställa materialkompatibilitet för både mässing och interna elastomerandelar.

Praktiska fördelar för mekaniker och användare:

• Enkel enfingersmanövrering ökar arbetshastigheten vid frekventa på-/avkopplingar.
• Inbyggd motventil minskar luftförlust vid avkoppling av verktyg eller slangar.
• Mässingskonstruktionen ger hållbarhet och mekanisk robusthet under normal drift.

Identifiering: Produkten märks som EWO 656.04.78 (MPN) och kan spåras via GTIN 4030875000368 vid inköp eller reservdelbeställning.

Övrigt: Förpackningsenhet eller leveransmängd är inte specificerad här; kontrollera leveransdetaljer hos återförsäljaren vid order. För applikationer med höga korrosionskrav eller aggressiva kemikalier rekommenderas att kontakta leverantören för information om alternativa material eller tätningskombinationer.
