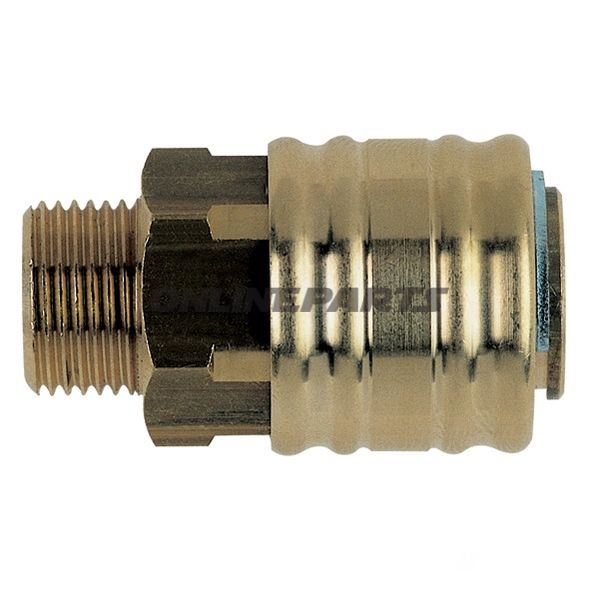

Clutch A Thread 1/4

Koppling A med utvändigt gänga G 1/4 – snabbkoppling i mässing, PN 16

Produktöversikt: Denna koppling A med utvändigt gänga (G 1/4) från EWO, modellnummer 656.04.60 (GTIN 4030875000351), är en enhands snabbkoppling avsedd för medeltryckssystem upp till PN 16. Den levereras som standardkoppling DN 7,2 i förkromad eller förkromad/blank mässing beroende på produktionsbatch och används typiskt för luft- och vätskeförbindelser där säker låsning och kompakt anslutning krävs.

Funktion och användning:

• Kopplingen är utformad som en enhands snabbkoppling med rullspärr (roll-låsning), vilket möjliggör snabb på- och avkoppling med ena handen utan verktyg.
• Den inbyggda backventilen i själva kopplingen blockerar återströmning när kopplingen kopplas från. Motparten (plug/stift) levereras utan backventil, så systemet kan konfigureras efter krav på mediets kvarhållning.
• G 1/4 utvändigt gänga gör den kompatibel med standardiserade anslutningar i industriella luft- och vätskesystem, mätinstrument och provtagningar där G 1/4 är specificerat.

Material och konstruktion:

• Kroppen är tillverkad i mässing (standard DN 7,2), ett material som kombinerar god mekanisk styrka med korrosionsbeständighet i vanliga driftmiljöer. Mässing är också lämpligt för bearbetning, täthet och gängfinish.
• Stängnings- och låsmekaniken består av rullar och inre ventilkomponenter, typiskt i härdat stål eller legeringar med tätningmaterial (t.ex. nitril eller fluorcarbon beroende på variant) för att säkerställa täthet och slitstyrka över tid.
• Ytfinish kan variera (blank/krom), vilket ger extra motståndskraft mot oxidation och förbättrad glidning vid på- och avkoppling.

Tekniska egenskaper och begränsningar:

• Tryckklass: PN 16 — lämplig för system med maximalt driftstryck upp till 16 bar. Kontrollera systemets maximala driftstryck före montering.
• Anslutning: G 1/4 utvändigt gänga. Använd lämplig packning/tätning vid anslutning för att undvika läckage (t.ex. gängtape eller flatpackning enligt installationskrav).
• Standarddimension: DN 7,2 — dimensionerad för standardflöde och slang-/röranslutningar inom DN 7,2-tillämpningar.

Kompatibilitet och monteringsråd:

• Passar system och komponenter som kräver G 1/4 utvändigt gänga och snabbkoppling med backventil i hanstycken.
• Vid ihopkoppling med plug utan backventil bör man säkerställa att systemets kvarhållning av vätska/luft hanteras av andra ventiler eller procedurer, om nödvändigt.
• Vid montering ska gängytor rengöras och lämplig tätning användas. Dra inte åt överdrivet för att undvika skador på gängor i mässing.

Identifiering: Produkten är från EWO och identifieras med MPN 656.04.60. GTIN 4030875000351 kan användas för lagerstyrning, inköp och säkerställande av korrekt reservdelsmatchning.

Anmärkningar: Uppgifterna anger materialval och funktioner utan att inkludera eventuella detaljvarianter (såsom alternativa tätningmaterial eller finish), som kan förekomma i olika produktbatchar. Bekräfta specifika material- eller tätkrav om kopplingen ska användas med aggressiva medier eller i korrosiva miljöer.
