Spännband 80–100 mm (9 mm)

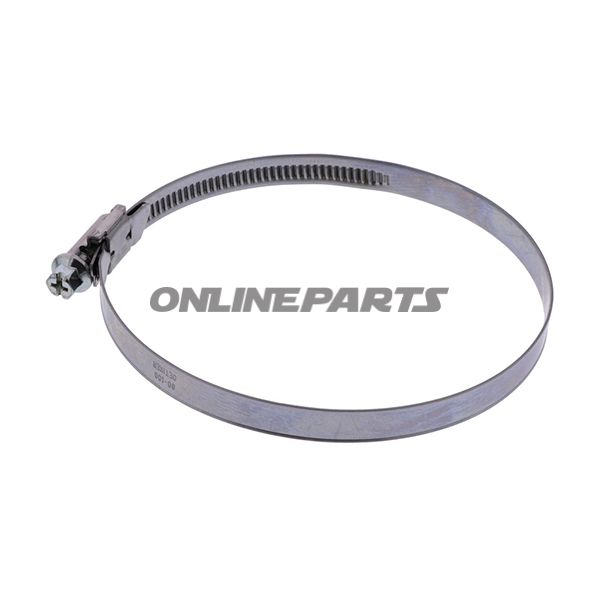

Spännband 80–100 mm (9 mm) – Oetiker skruvgängklämma W2 (typ 126)

Denna skruvgängklämma i W2-kvalitet (typ 126) är avsedd för fast och jämnt åtdragen förbindning av flexibla slangar och rör i diametern 80–100 mm. Produktens konstruktion med flera rader i bandet ger ett stort spännintervall, så man kan uppnå en exakt tätning utan att byta till en annan klämtyp.

Funktion
Klämman verkar genom att bandet dras åt runt slangen via ett skruvhuvud, där gängans fulla tvärsnitt ligger mitt i klämman och avtar ut mot kanterna. Den korta hus-sadeln fördelar kraften jämnt över klämmans omkrets, vilket förbättrar tätning och fasthållning under drift och vid varierande tryck/temperatur.

Material och utförande
Band och hus är tillverkade i rostfritt stål 126 W2 (materialnr. 1.4016 / UNS S43000). Materialet är kallformat, vilket ger en lätt sfärisk form på bandet för en enhetlig kontaktyta. Skruvelementet är av galvaniserat stål med kombinerad sexkantsprofil (SW7) och krysspor (Phillips) för flexibel montering med antingen toppnyckel eller skruvmejsel. Husfogen är svetsfri för att skapa en robust sammanfogning med god korrosionsbeständighet. Bandkanterna är flänsade för att minska risken att skada slangeläggningen vid montering.

Tekniska data

• Diameterområde: 80–100 mm
• Bandbredd: 9 mm
• Bandtjocklek: 0,6 mm
• Material: 126 W2 (rostfritt stål, 1.4016 / UNS S43000)
• Skruv: galvaniserat stål, profil sexkant + Phillips (SW7)
• Hussadel: kort utförande för jämn kraftfördelning
• Standard: utförd i enlighet med DIN 3017

Användningsområden
Lämplig för fastspänning av slangar i kyl- och vattenkretsar, luft- och ventilationssystem samt industriella installationer där hög hållfasthet och exakt justering krävs. Det stora spännviddet och den korrosionsbeständiga remmen gör klämman särskilt användbar i miljöer med krav på hållbarhet och återkommande serviceintervaller.

Praktiska fördelar

• Stort spännintervall tack vare flera rader i bandet – färre storleksbyten vid montage.
• Jämn kraftfördelning via kort hussadel ger bättre tätning utan lokala tryckpunkter.
• Svetsfri husförbindelse ökar konstruktionsstyrkan och korrosionsmotståndet.
• Flänsade bandkanter minimerar risken för skador på slangeläggningen.
• Skruvhuvud med både sexkant och krysspor för enkel och flexibel montering.

Identifiering och referenser
MPN: 467.95.44. GTIN: 12600467. Referensnr. i tillverkarens system: WD9 80-100 C7 W2.

Observera
Materialval och dimensioner anges utifrån tekniska data; välj alltid klämman utifrån den konkreta slangtypen och driftspåverkan (temperatur, vibration, tryck). Klämman är kontrollerad i enlighet med DIN 3017 för att säkerställa enhetlig kvalitet och spännegenskaper.

Tekniska specifikationer (kort)

• Typ: skruvgängklämma / jubilee-clip
• Spännintervall: 80–100 mm
• Bredd: 9 mm
• Material: rostfritt stål (W2)
• Färg: silver
