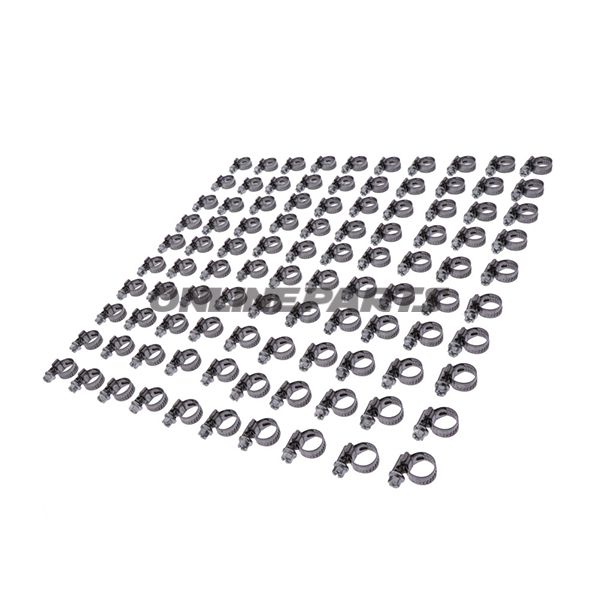

Clamp Thread 8-12 Mmbandb 9 Cont 100

Gängförbindelsehållare för slangar, diameter 8–12 mm, bandbredd 9 mm

Produktöversikt: Denna gängförbindelsehållare (referensnr. WD9 8-12 C7 W2, MPN 467.95.50, GTIN 4001796012471) är en tekniskt utformad snekklemme i W2-kvalitet avsedd för klämning av mjuka slangar och rör med diameterområde 8–12 mm. Den kombinerar rostfria band- och huskonstruktion med en sexkantskruv med korssnitt (Phillips) i galvaniserat stål för enkel och exakt sammandragning.

Funktion och användning:

• Gängförbindelsehållaren är utvecklad för trycköverföring och tätning runt slangar, rör och små inledningar där ett relativt stort spärrområde är önskvärt (8–12 mm).
• Den korta husens hållare säkerställer jämn kraftfördelning över klämytan och bidrar till en god tätning utan att koncentrera belastningen till en punkt.
• Vätsketorrt husförband reducerar risken för svaga punkter och förbättrar korrosionsbeständigheten i samlingen.

Material och konstruktion:

• Band och hus i rostfritt stål (W2, materialkod 1.4016 / UNS S43000). Rostfritt band ger motstånd mot korrosion i vanliga miljöer, samtidigt som det behåller formstabilitet vid klämning.
• Skruv i galvaniserat stål med sexkantprofil och tvärgående urspång (kombinerad sexkant/kors), vilket gör det möjligt att spänna med fastnyckel eller skruvmejsel efter behov.
• Bandtjocklek 0,6 mm och bandbredd 9 mm — dimensioner valda för att balansera tätningsegenskaper och flexibilitet utan att skada slang.
• Flangerade bandkanter minskar risken för skärning eller nötning på slang och anslutningsmaterial.
• Kallformning ger bandet en lätt sfärisk form och en trådhöjd som faller mot båda sidor; fullt trådd genomslag är mittställd för jämn kraftfördelning.

Tekniska data:

• Diameterområde: 8–12 mm
• Bandbredd: 9 mm
• Bandtjocklek: 0,6 mm
• Material: W2 rostfritt stål (1.4016 / UNS S43000)
• MPN: 467.95.50
• GTIN: 4001796012471
• Referensnr.: WD9 8-12 C7 W2
• Skruvhuvudprofil: sexkant med korsurspår (kombinerad sexkant/kors)

Kompatibilitet och monteringstips:

• Används till slangar och rör med yttre diameter inom 8–12 mm. Vid montering ska klämman centreras över kopplingspunkten, så bandkanten inte skär slang.
• Spänn momentstyrt efter slangens specifikation för att undvika deformation; använd lämpligt verktyg för sexkant- eller skruvprofilen för kontrollerad tillspänning.
• W2-materialet är lämpligt för standardmiljöer; vid exponering för kraftigt korrosiva omgivningar bör högre rostfritt stålkvalitet övervägas.

Ytterligare kommentarer: Produkten uppfyller DIN 3017 (testat klämband, stort späntområde och höga hålla krafter). Den tekniska uppbyggnaden med flera klämområden gör denna typ särskilt lämplig där ett flexibelt spärområde och jämn tätning krävs.
