Clamp Thread 70-90 Mmbandbreite 9

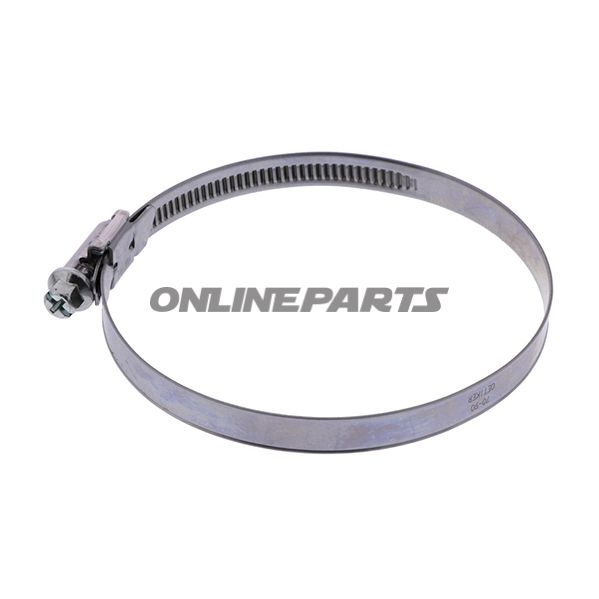

Gängklämma 70–90 mm, bandbredd 9 mm — skruvgängklämma W2 (typ 126)

Produktfunktion
Denna gängklämma (skruvgängklämma) är utformad för fastspänning av slangar och flexibla rör med en diameter från 70 till 90 mm. Klämman fördelar spännkraften jämnt runt omkretsen via en kort hus-sadel och uppnår tätning utan punktlaster. Konstruktionen med flera spänningsområden gör den lämplig för applikationer där dimensionerna kan variera, och den sexkantiga skruven med tvärgående urtag (kombinerad sexkant/philips-profil) möjliggör momentpådrag med nyckel eller skruvmejsel.

Material och korrosionsbeständighet
Band och hus är utförda i rostfritt stål (materialbeteckning 126 W2, Werkstoff-Nr. 1.4016 / UNS S43000). Skruvelementet är av galvaniserat stål. Husförbandet är utfört utan svetsning, vilket minskar lokala spänningar i skarven och förbättrar korrosionsbeständigheten jämfört med enklare svetsade lösningar. Bandkanten är flänsad för att minska risken för skador på slangen vid montering.

Dimensioner och mekaniska egenskaper

• Diameterområde: 70–90 mm
• Bandbredd: 9,0 mm
• Bandtjocklek: 0,6 mm
• Gängprofil: gänghöjden avtar mot sidorna, fullt gängtvärsnitt i mitten för bättre belastningsfördelning

Teknisk standard och test
Klämman är tillverkad i enlighet med DIN 3017. Det innebär att klämmans bandkvalitet, spänningsområde och hållkrafter är testade enligt gällande standarder för denna typ av slangklämmor.

Tillverkningsmetod och form
Bandet är kallformat, vilket ger en lätt sfärisk (bällig) form som hjälper till med en jämn montering över kurvade objekt. Det svetsfria husförbandet och de flänsade kanterna är utformade för att minimera skarpa kanter och mekanisk påverkan på slangens yta.

Användningsområden och målgrupp
Klämman vänder sig till mekaniker och erfarna motorcykelägare som behöver en robust, multiområde-slangklämma för kylsystem, utsugs- eller luftkanalslangar och liknande applikationer där större diametervariation och pålitlig tätning krävs.

Identifiering
Denna artikel anges med tillverkarens artikelnummer (MPN) 467.95.36 och streckkoden/GTIN 12600435. Referensbeteckning från tillverkarens databla:d: WD9 70-90 C7 W2.

Tekniska data (kort)

• Typ: gängklämma / Jubilee Clip
• Spännvidd: 70,0–90,0 mm
• Bredd: 9,0 mm
• Material: rostfritt stål 1.4016 (UNS S43000)
• Färg: silver

Anmärkningar vid montering
Använd lämpligt verktyg för sexkant/philips-skruvhuvudet (SW7/kruciform). Säkerställ jämn förspänning runt slangen för att undvika lokal deformation. Undvik överdragning, eftersom detta kan skada slangen trots de flänsade kanterna.
