Clamp Thread 20-32 Mmbandbreite 9

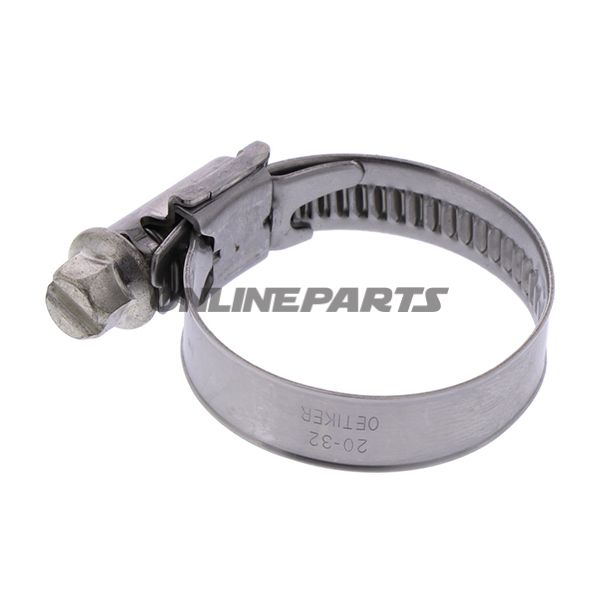

Gängklämma / slangklämma 20–32 mm, bandbredd 9 mm (typ 177)

Denna gängklämma (slangklämma) med MPN 467.08.81 och GTIN 17700517 är en rostfri stål-bandklämma eller jubilee-klämma avsedd för slangar och rör med ytterdiameter från 20,0 till 32,0 mm. Produkten motsvarar typen 177 (W4) och är avsedd för applikationer där uthålligt korrosionsskydd och jämnt klämtryck är viktiga — t.ex. kylsystem, luftslangar, bränsle- eller vakuumledningar på motorcyklar och i verkstadssammanhang.

Funktion

• Klämman dras åt via gängmekanismen, vilket ger ett kontrollerat, kontinuerligt klämtryck runt slangen.
• Den stora spännvidden (20–32 mm) gör den lämplig för små flexibla slangar och anpassningar där diametrar kan variera eller där slangen ska sitta tätt över ett skarvområde.
• Kort hus-sadel och den präglade bandkonstruktionen säkerställer jämn kraftfördelning och förbättrad tätning utan skarpa kanter som kan skada slangen.

Material och korrosionsbeständighet

• Beteckningen 177 W4 betyder att samtliga delar är tillverkade i rostfritt stål (materialnr 1.4301 / UNS S30400).
• Rostfritt stål ger god mekanisk styrka och motståndskraft mot korrosion i typiska miljöer (väder, oljor och kylvätskor), vilket är relevant för motorcykel- och verkstadsbruk.
• Bandtjockleken är 0,6 mm, vilket balanserar flexibilitet och stabilitet; bandbredden är 9 mm för enhetlig tryckfördelning.

Design Detaljer och tekniska fördelar

• Präglat band (inte genombrutet) förhindrar att skarpa kantutskärningar skär i slangen och ökar klämytans kontaktarea.
• Skruvprofilen är utformad med sexkant-spår, vilket möjliggör åtdragning med standardverktyg och minskar risken för slirning under momentpådrag.
• Stabil, svetsfri husanslutning minskar punktbelastningar och ger längre hållbarhet vid upprepad vibration och cyklisk belastning.
• Överensstämmelse med DIN 3017 säkerställer att dimensioner och prestanda ligger inom erkända industristandarder.
• Särskilt formade bandkanter minskar risken för skador på det klämda objektet vid montering.

Kompatibilitet och användning

• Används typiskt för flexibla slangar i kylsystem, lufttillförsel, vakuum- och bränsleledningar (beroende på slangens material och tryckkrav).
• Lämplig för mekaniker och motorcykelägare som behöver en korrosionsbeständig, pålitlig klämma för utomhus- eller under-huva-applikationer.
• Kontrollera alltid slang- och applikationsspecifika krav (tryck, temperatur, kemisk exponering) före val av klämma och materialkombination.

Tekniska data

Monteringsanvisningar

• Använd lämpligt moment vid åtdragning för att undvika överpressning av slangen—använd en skiftnyckel eller momentnyckel lämplig för sexkant-skruvprofilen.
• Kontrollera efter kort tids drift för eventuell efterdragning, särskilt vid nya gummi- eller silikonslangar som kan sjunka ihop.

Produktbeskrivningen innehåller de väsentliga identifierarna (MPN 467.08.81, GTIN 17700517) och specificerar materialvalet (W4, rostfritt stål), så att du som mekaniker eller motorcykelägare kan bedöma lämplighet i förhållande till korrosionsbelastning och mekaniska krav.
