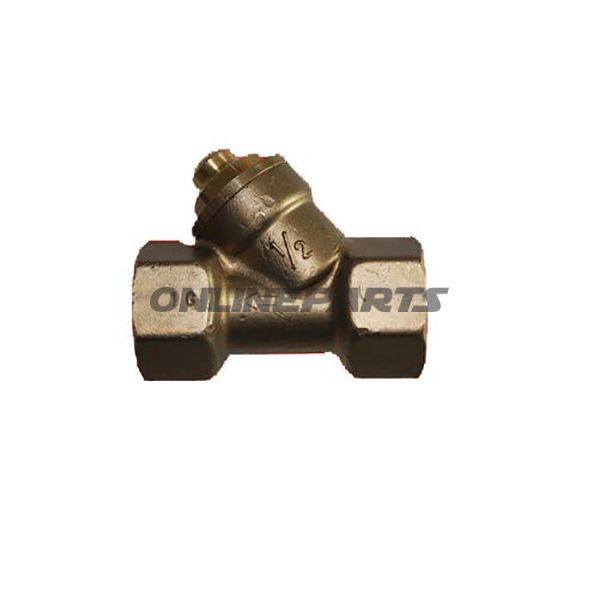

Check Valve 1/2Schraegsitz

Tillbackställningsventil 1/2" skruvställd — vinklad version för vätskor och trycksänkningar

Produkt: Tillbackställningsventil i skruvställd utförande från Riegler (GTIN: 4047322038003, MPN: 656.48.92). Ventilen är en backventil med Rp‑gänga (enligt DIN 2999) och är utformad för att säkerställa enkelriktat flöde i rörledningar, förebygga återströmning och skydda pumpar och systemkomponenter mot tryckstötar.

• Typ och användning: Skruvställd (vinkel-) backventil, 1/2" för rörledningar där platsförhållanden eller flödesriktning kräver en vinklig anslutning. Lämplig för vätskor och generella tryckmedier inom angivna temperatur- och trykområden.
• Dimensioner: Bredd 50 mm, längd 59 mm, nyckelbredd 27 mm — kompakt konstruktion, enkel att montera på begränsad plats.
• Gänga: Rp‑gänga enligt DIN 2999, standard för konisk parallell invändigt gäng som används i rörinstallationssammanhang.

Material och tätningar

Ventilhus tillverkat i mässing, vilket ger en god kombination av korrosionsmotstånd och mekanisk styrka för vanliga vätskestapplikationer. Tätningen är i NBR (nitrilgummi), som är ett vanligt elastomer med god motståndskraft mot mineraloljor samt normala temperatur- och tryckförhållanden.

Drift- och tryckspecifikationer

• Öppningstryck: minimum 0,5 bar — den kraft som krävs för att börja öppning av backventilen.
• Arbetstryck: maks. 10 bar — maximal driftstryckgräns för säker funktion utan skada.
• Temperatur: Medie- och omgivningstemperatur upp till 90 °C — lämplig för många varma vätskearbeten, men inte för höga ånga- eller högtemperaturbruk över denna gräns.

Funktionella egenskaper och praktisk användning

Som backventil förhindrar den återströmning genom att stänga automatiskt när trycket i den återhållna riktningen faller under öppningstrycket. Skruvställd/ vinklad form reducerar inre tryktab jämfört med vissa andra konstruktioner och kan ge en mer direkt flödesväg i trånga monteringsförhållanden. Mässinghuset säkerställer lång livslängd under normala förhållanden, medan NBR-tätningen ger tät förslutning mot läckage vid angivna temperaturer och tryck.

Kompatibilitet och montering

• Anslutning: 1/2" Rp‑gänga (DIN 2999) — kontrollera att rörsystemet och tätningsmetoderna (t.ex. PTFE-tape eller gängtätning) passar Rp-standard.
• Användningsområde: Vätskor och oljebaserade medier, tekniska system och generella rörinstallationer inom angivna tryck- och temperaturgränser.
• Monteringsanteckning: Se till rätt moment på nyckelbredd 27 mm och undvik överdragning för att skydda gängor och tätningar. Kontrollera flödesriktningen före montering — ventilen får endast tillåta flöde i märkt riktning.

Identifikation: Produkten bärs av Riegler och kan spåras via MPN 656.48.92 och GTIN 4047322038003 för reservdelsbeställning eller dokumentation i anläggningslistor.

Denna beskrivning fokuserar på tekniska förhållanden, materialval och installationshänsyn för mekaniker och ägare av trycksystmer. Vid särskilda medier ( aggressiva kemikalier, höga temperaturer eller livsmedelsanvändning) bör kompatibilitet med NBR och mässing verifieras ytterligare.
