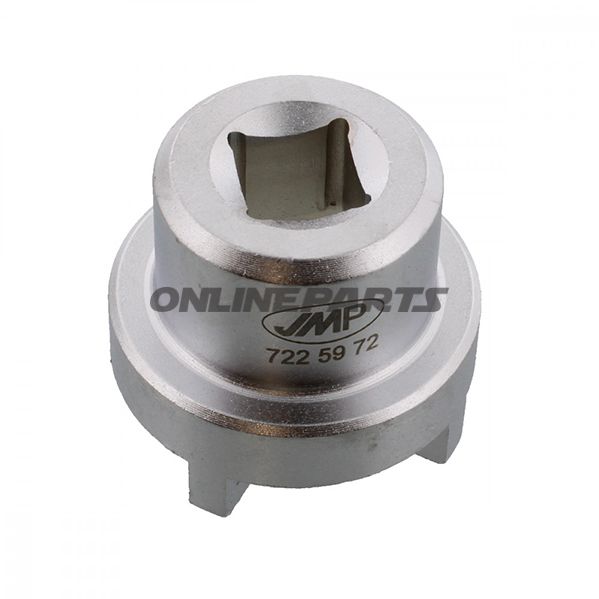

Castle Nut Driver 30Mmjmp

Självlåsande mutterverktyg för swingarm-axlar (JMP, inv. Ø 30 mm)

Produkt: Självlåsande mutterverktyg från JMP (MPN: 722.59.72, GTIN: 4043981068795). Detta specialverktyg är avsett för av- och påmontering av självlåsande muttrar på motorcyklars swingarm-axlar och liknande axelarrangemang, där muttern har invändig profil med fyra hål eller tapp.

Funktion och användning

• Designad för att engagera de fyra pinnar/tappar i mutterns invändiga profil för att säkerställa ett positivt vridmoment utan att skada mutterns ytor.
• Används vanligtvis vid borttagning eller montering av swingarm-axelmutterar på modeller som t.ex. Suzuki SV650/SV1000, DL650/DL1000 och GSX‑R750/1000 samt andra motorcyklar med liknande mutterprofil.
• Passar verkstäder och privatmekaniker som arbetar med korrekta momentvärden och önskar säker mekanisk grepp istället för improviserade lösningar.

Material och konstruktion

Verktyget är tillverkat i härdat stål för att motstå de koncentrerade krafterna vid av- och påspänning. Pinnar/tappar är kvadratiska och dimensionerade för att ge ett säkert ingripande i mutterns hål utan att rundas av över tid. Drivänden är utförd för 1/2" moment, vilket gör det kompatibelt med standardbultnyckel- och momentnyckel-tillbehör.

Tekniska specifikationer

• Invändig diameter: 30 mm (passar muttrar med Ø 30 mm invändigt)
• Utvändig diameter: cirka 43,1–43,2 mm
• Antal pinnar/tappar: 4
• Pinnbredd: 6,5 mm
• Pinhöjd: 8 mm
• Pinform: kvadratisk
• Total höjd: 38,1 mm
• Drivtyp: 1/2" (standard fyrkantig koppling)

Kompatibilitet och praktiska bemärkningar

• Passar muttrar med fyra invändiga tappningar/pinnar och invändig diameter på 30 mm; mät muttern före användning för att säkerställa korrekt passform.
• Använd korrekt moment och lämplig momentnyckel vid montering för att undvika skador på axel eller mutter.
• Eftersom verktyget använder mekaniskt ingripande rekommenderas inspektion av pinnor före varje användning för slitage eller deformation.

Märke och identifikation

Detta verktyg är från JMP och levereras som modellnummer 722.59.72. GTIN 4043981068795 kan användas för entydig identifiering i lager- eller inköpssystem.

Obs: Uppgifterna ovan är tekniska data och användningsanvisningar baserade på produktens mått och form. Jämför måtten med den aktuella muttern på fordonet före användning.
