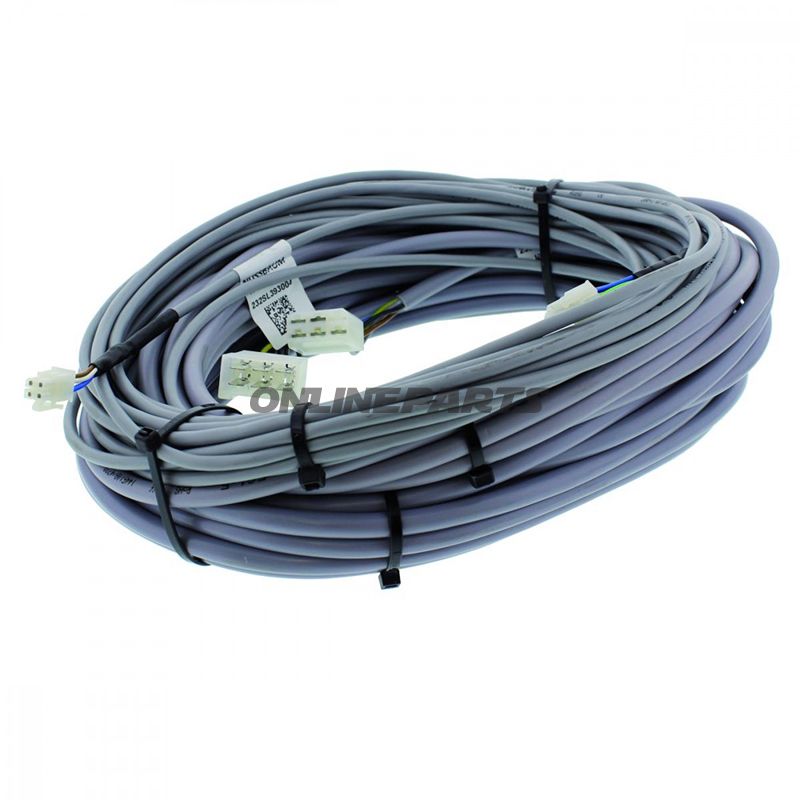

Cable Set 2.30-2.50 Sle232sl03040

Kabelsats till SLE 2.30–2.50 lyftplattformar (Nussbaum)

Produktöversikt: Denna kabelsats är tillverkad för Nussbaum SLE-lyftplattformar, modellintervall 2.30–2.50, och innehåller nödvändiga huvudkablar för strömförsörjning, motor och potentiometer. Satsen levereras som en originalreservdel från Nussbaum (GTIN 4062154002459, MPN 652.01.72) och är utformad för att ersätta fabriksinstallerade ledningsförbindelser med kompatibla dimensioner och färg-/märkningsuppbyggnad.

Funktion

Kabelsatsens funktion är att säkerställa korrekt elektrisk anslutning mellan styrsystemet, motorn och potentiometern i SLE-lyftplattformen. Den omfattar:

• Nätanslutningskabel för distribution av huvudförsörjning till plattformens kontrollenhet.
• Kabel till motor som leder kraft och eventuella signaler mellan motorenheten och kontrollmodulen.
• Kabel till potentiometer (poti), som överför positions- eller hastighetsfeedback till styrningen.

Innehåll och ledningsdimensioner

• Nätkabel / strömkabel: 5 ledare, 1,5 mm² per ledare — används till huvudförsörjning och skyddsledare.
• Motorkabel: 6 ledare, 1,5 mm² per ledare — avsedd för effektöverföring till motorn, inklusive eventuella separata styre- eller sense-ledare.
• Kabel till potentiometer: 3 ledare, 0,5 mm² per ledare — för signalöverföring från potentiometer/positionsgivare.

Materialval och egenskaper

Kablarna är utförda i standard installationskvalitet lämplig för lyftutrustning, med flerlederkonstruktion för att sammanföra funktioner och minska antalet separata ledningar. Ledningsarea (1,5 mm² och 0,5 mm²) är vanligt förekommande i industriella applikationer och dimensionerade för de förväntade ström- och signalsbehov i denna typ av plattformar. Isoleringsmaterialet är valt för mekanisk flexibilitet och motstånd mot vanliga oljor och värme i verkstadsmiljöer (specificerad materialangivelse finns i Nussbaum-dokumentationen för originaldelarna).

Kompatibilitet och installation

Satsen är avsedd för Nussbaum SLE-lyftplattformar i serie 2.30–2.50. Det är en direkt originalreservdel (Nussbaum MPN 652.01.72), vilket minskar behovet av modifieringar vid utbyte. Vid installation rekommenderas följande:

• Följ tillverkarens wiring-diagram och spänningsprocedurer.
• Kontrollera kabelgenomföringsfriktion och slingbildning för att undvika punktbelastningar.
• Säkerställ korrekt jordförbindelse av strömkabeln och behåll alla skyddsledare intakta.

Säkerhet och underhåll

Som originaldel från Nussbaum är satsen konstruerad för att uppfylla de elektriska kraven från tillverkaren. Vid inspektion bör man kontrollera ledningsisoleringssprickor, fästen för glidning och anslutningar för korrosion. Byt ut skadade kablar mot originaldelar (se MPN 652.01.72 och GTIN 4062154002459) för att bevara säkerhets- och funktionsmässig integritet.

Märke: Nussbaum
MPN: 652.01.72
GTIN: 4062154002459
