Cable Junction Box 6Pol

Kabelanslutningsdosa 6‑polig för elektriska anslutningar

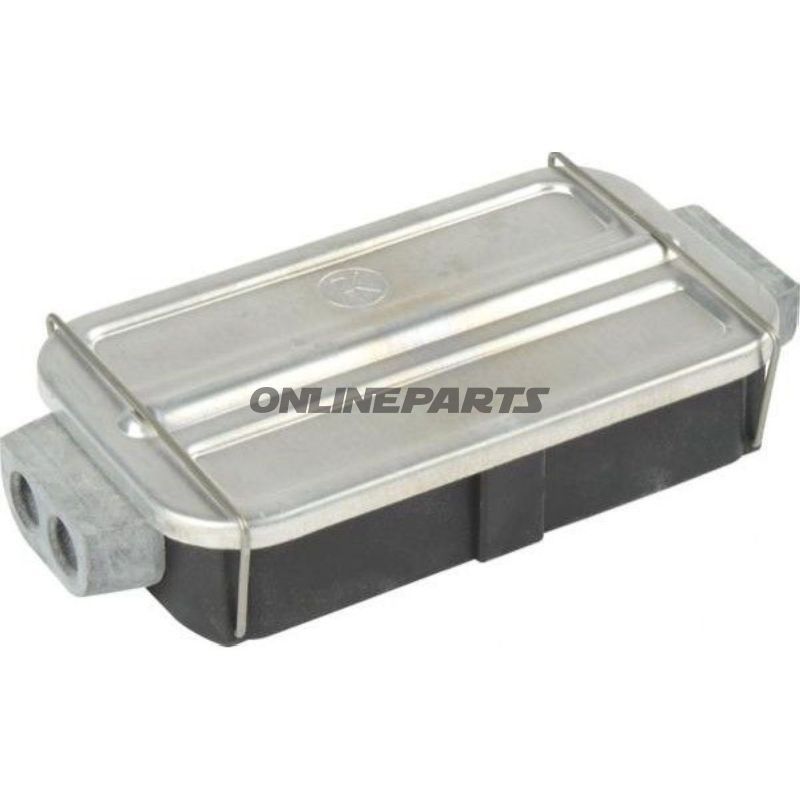

Denna 6‑poliga kabelanslutningsdosa (GTIN: 4026736021177, MPN: 158.33.68) är utformad för säkra, isolerade elektriska sammanslutningar i fordon och maskiner där ett slutet och delvis vibrationsstabilt hus är önskvärt. Produkten erbjuder plats för sex skruvplintanslutningar och är lämplig för professionella mekaniker och motorcykelägare som behöver en robust, kompakt kopplingsdosa för kabelskor och kabeländar.

Funktion och användning

• Ger ett samlat, isolerat utrymme för upp till sex separata ledaranslutningar via M4‑skruvar för kabelskor och kabeländar.
• Två dubbla kabelgenomföringar (in/ut) möjliggör införing och uttagning av flera kablar utan extra skärarbete.
• Vattentätt hölje i duroplast/termohärdad plast skyddar anslutningarna mot fukt och smuts; locket i aluminium tillför mekaniskt skydd.
• Lämplig för installation på chassi eller fasta ytor där vibrationsbeständighet och tätning är viktiga.

Material och egenskaper

• Hölje: Duroplast/termohärdad plast—valt för elektrisk isolering, dimensionsstabilitet och motståndskraft mot oljor och temperaturvariationer.
• Lock: Aluminium—ger ökat mekaniskt skydd och värmeavledning utan att vara ledande inuti (locket är separerat från de elektriska anslutningarna).
• Fäste: Två låsbleck i rostfritt eller galvaniserat utförande (beroende på lager) ger en säker mekanisk fastlåsning av locket.
• Anslutningar: Sex M4‑skruvar för kabelskor/kabeländar säkerställer standardiserad, servicevänlig sammansättning och möjlighet att använda kabelskor eller kabeländar vid upprepad demontering.
• Tätning: Konstruerad för att motstå fuktintrång vid korrekt monterade genomföringar och korrekt använda tätningar.

Tekniska mått och monteringsdata

• Yttre mått (utan kabelaanslutning): 120 x 69 x 30 mm — kompakt format som passar i trånga installationer.
• Monteringshål: 2 st med Ø 4,8 mm och centeravstånd 30 mm — standardavstånd för enkel fästning på metall- eller plåtytor.
• Polantal: 6 poler (sex separata anslutningspunkter).
• Isolering: Elektriskt isolerat inre, inga lödningar krävs vid montering (skruvplintar).

Tekniska data (kort)

Kompatibilitet och installationstips

• Används för standard kabelskor och kabeländar som passar M4‑skruvplintar. Kontrollera kabeltvärsnitt i förhållande till plintens skruvdragning och kabelskons innerdiameter.
• Säkerställ korrekt tätning vid genomföringar för att bibehålla husets fuktbeständighet; använd lämpliga kabelelement/tätningskragar vid behov.
• Vid installation i korrosiva miljöer rekommenderas lämpligt korrosionsskydd av skruvar och beslag samt regelbunden visuell kontroll.

GTIN 4026736021177 och tillverkarens artikelnummer (MPN) 158.33.68 kan användas vid beställning och vid sökning efter tekniskt datablad eller reservdelsinformation. Produktbeskrivningen och materialvalet är anpassade för professionella användare som har kännedom om elektriska anslutningar och krav för mekanisk montering.
