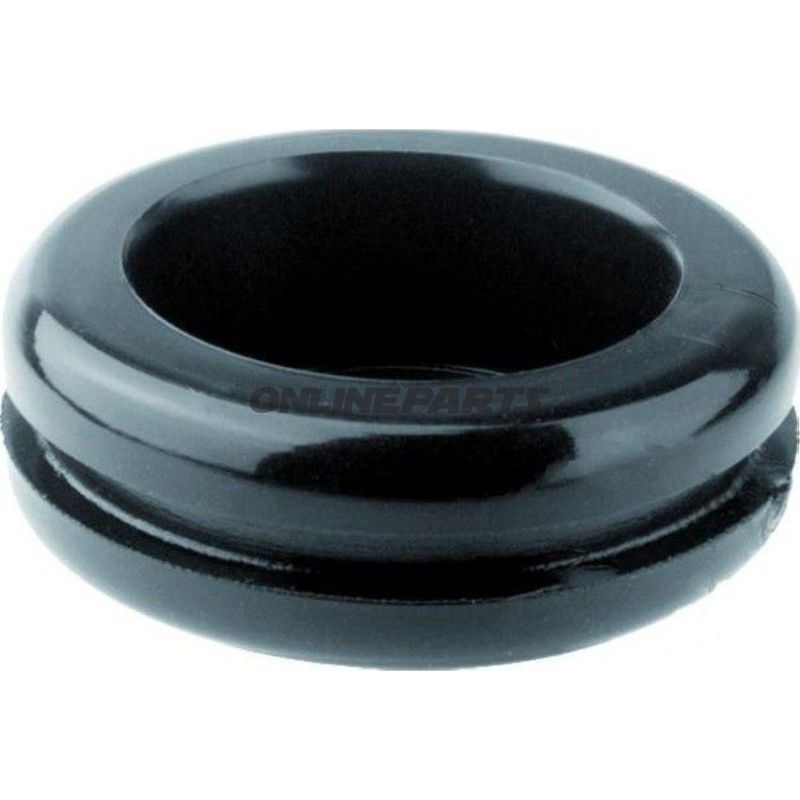

Cable Grommets Double Geschl10x14x19 Cont 25 Pcs

Kabelförsegling, utförande med dubbla sidor där ena sidan är stängd — storlek 10×14×19

Denna kabelförsegling (MPN: 158.98.03, GTIN: 4026736019938) är en dubbelriktad kabelgenomföring där ena sidan är stängd. Den är avsedd att leda kablar genom paneler eller karossöppningar, samtidigt som den skyddar kablar mot kantbelastning och minskar risken för inträngning av smuts och fukt vid genomföringens kant.

Funktion

• Skapar en jämn och rundad övergång mellan kabel och genomföringshål, så att ledningsisolering inte slits vid kantkontakt.
• Den ena sidan är stängd, vilket möjliggör kabeldragning där motsatt öppning inte är nödvändig eller där extra tätning/motstånd mot partiklar önskas.
• Lämplig för panelmontage i motorcyklar, elinstallationer och andra tekniska tillämpningar där kablar förs genom metalkanter eller plast.

Material och egenskaper

• Material: mjuk PVC. Valet av mjuk PVC ger flexibilitet vid montering och dämpar vibrationer, samtidigt som materialet behåller form och skyddar mot mekaniskt slitage.
• Färg: svart — praktiskt för att dölja och matcha kabelbuntar i motorrum eller under säten.
• Motståndskraft: PVC har god kemisk resistens mot vanliga oljor och vätskor som man typiskt möter i motorcykelmiljöer. Det är dock inte designat som en fullständigt vattentät packning under trycksatta förhållanden.

Mått (angivna i mm)

• Invändig diameter (d): 10,0 mm
• Ytterdiameter invändig fläns (D1): 14,0 mm
• Ytterdiameter totalt (D): 19,0 mm
• Höjd/tjocklek (H): 8,0 mm
• Väggtjocklek/öppningskant (h1): 1,5 mm

Kompatibilitet och användning

• Passar kablar med upp till ca. 10 mm i diameter beroende på isoleringskompression och kabeltyp.
• Lämplig för genomföringar i metall- eller plastpaneler med håldimensioner anpassade till de angivna ytterdiametrarna. Kontrollera hålmått före montering för korrekt passform och fäste.
• Används ofta i elektriska installationer på motorcyklar, ATV, scootrar och i verkstadsmiljöer där kablar ska ledas genom chassi eller täckplåtar.

Förpackning och beställningsinformation

• Produktdata har tidigare angett en förpackningsenhet om 25 st. Observera att detta kan avse minimumbeställningsenhet och inte nödvändigtvis anger konsumentförpackning. Kontakta leverantören om information om separat styckförsäljning behövs.
• MPN (artikelnummer) 158.98.03 och GTIN 4026736019938 kan användas för verifiering av komponenten i reservdelslistor och vid inköp.

Monterings- och hanteringstips

• Rengör hålkant från grader och vassa kanter före montering för att undvika skador på tätningsmaterialet.
• Uppvärmning kan göra materialet mer flexibelt vid trånga passningar, men undvik överhettning som kan deformera PVC.
• Kontrollera kompatibilitet med användarens kablars diameter och isoleringstyp för att säkerställa korrekt tätning och belastningsfördelning.

Om du behöver ytterligare tekniska data eller måttsättningar för installation, uppge gärna MPN 158.98.03 och GTIN 4026736019938 vid förfrågan.
