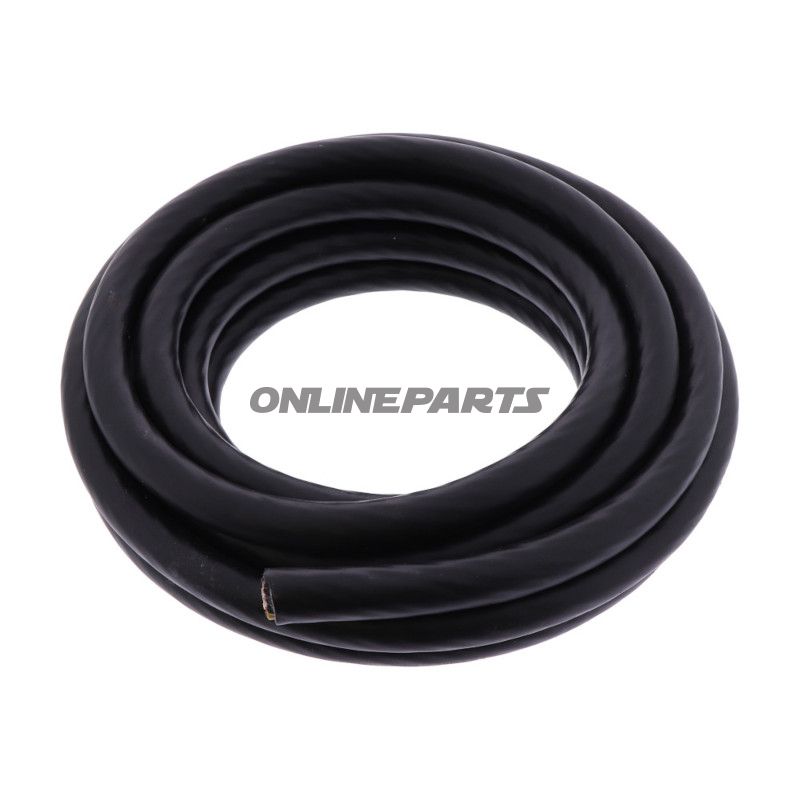

Kabel FLRYY 13-ledare, svart — forforakingsinstallationkabel, 5 m

Produkt: Kabel FLRYY från JMP (MPN: 157.02.98, GTIN: 4043981371574). Detta kabel är avsett för elektriska installationer i fordon och följer DIN/ISO 72551-standarden för uppbyggnad av flerledskablar för fordon.

Funktion: Kabelns primära funktion är att leda ström och signaler mellan komponenter i ett fordons elektriska system. Den 13-ledarskonstruktionen möjliggör flera separata kretsar i en sammanhängande kabelsträng — t.ex. försörjning, signal och styrkretsar — utan att det krävs flera individuella kablar. Kombinationen av ledningstyper gör det möjligt att föra både större strömmar (2,5 mm²) och mindre strömmar/signaler (1,5 mm²) i samma kabel.

• Konstruktion: 13 kärnor fördelade som 4 x 2,5 mm² och 9 x 1,5 mm².
• Isolering och yttre skal: PVC-isolering på varje ledare och en svart yttre PVC-kappa. PVC valdes för sin mekaniska styrka, flexibilitet vid låga temperaturer och elektriska isoleringsegenskaper under normala fordonsförhållanden.
• Yttre diameter: Ca. 13,5 mm.
• Temperaturområde: -40 °C till +70 °C, vilket täcker typiska driftsförhållanden i både oinredda och tempererade miljöer.
• Kärnfärger: Gul, blå, grön, brun, röd, svart och vit — färgkodningen underlättar identifikation vid installation och felsökning.
• Längd: 5 meter.

Materialval och egenskaper: Ledare är konstruerade för att uppfylla krav för fordonsbruk med PVC-isolering, som ger motstånd mot olja, smuts och allmän mekanisk påverkan. PVC har begränsningar vid mycket höga temperaturer och vid långvarig exponering för starka kemikalier; om installationen utsätts för sådana förhållanden bör alternativ kabelmaterial övervägas. PVC-kappens flexibilitet vid låga temperaturer gör hantering och routing i trånga utrymmen lättare för mekanikern.

Kompatibilitet och användning: Lämplig för buntning av flera kretsar i bilar, motorcyklar, husvagnar eller andra fordon där 13-kärnledning är lämplig. Överväg kabelarea när du dimensionerar säkringar och kabelskydd — 2,5 mm²-kärnor kan bära avsevärt högre ström än 1,5 mm²-kärnor. Användning i applikationer med hög värme eller direkt kontakt med aggressiva vätskor bör bedömas konkret.

Tekniska nyckeldata (utdrag):

• Standard: DIN/ISO 72551 (fordonsledning)
• Antal ledare: 13
• Tvärsnitt: 4 x 2,5 mm² + 9 x 1,5 mm²
• Isolering/kappa: PVC
• Yttre Ø: 13,5 mm
• Temperatur: -40 °C till +70 °C
• Färg yttre kappa: svart
• Längd: 5 m

Identifikation: Tillverkaren JMP anges som varumärke; modellnummer 157.02.98 och GTIN 4043981371574 kan användas vid inköp, reservdelskontroll eller dokumentation i reparationsjournaler.

Anvisningar för montörer: Kontrollera ledningsdimension i förhållande till förväntad strömbelastning och använd korrekta kopplingsdosor/terminaler för PVC-isolated ledare. Vid löpning nära värmeflänsar eller i motorrum där temperaturer kan överstiga kabelns märkvärde bör skydd eller alternativt kabelmaterial användas.
