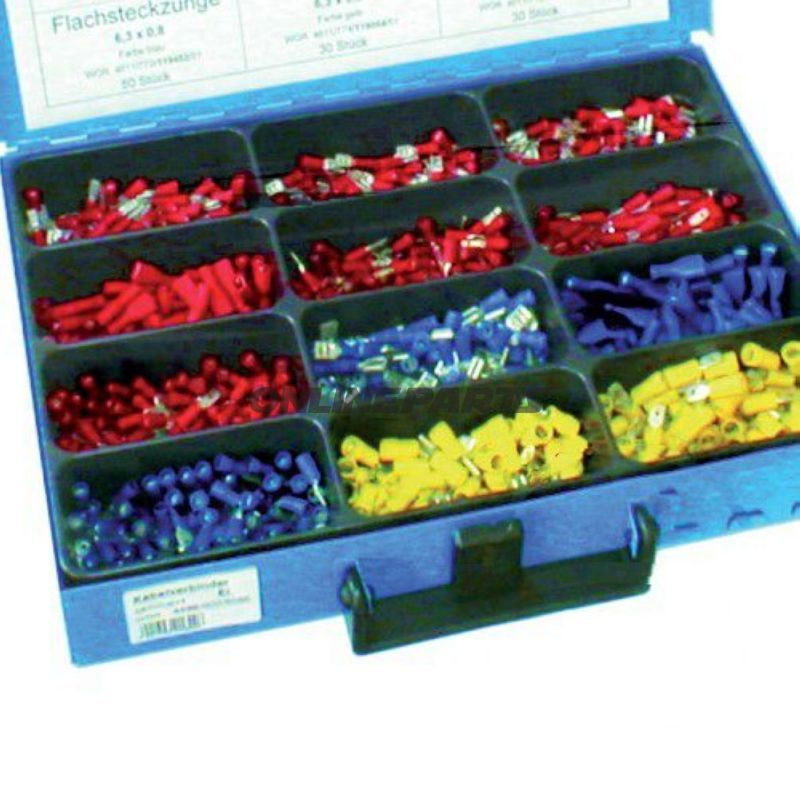

Cabel Connector Sort 8567520 Pcs

Kabelanslutningssortiment för elektriska förbindelser i fordon

Produktbeskrivning: Detta kabelanslutningssortiment (GTIN: 4068412025253, MPN: 157.01.91) innehåller ett urval av isolerade flatstift, flatstifthylsor och flatstiftstungor i standardmått, avsedda för mellan- och lågströmsförbindelser som vanligtvis används i bil- och motorcykelinstallationer. Sortimentet erbjuder överskådliga storlekar och färgkodning, så att du snabbt kan välja rätt kontakt för kabelarea och nominella strömkrav.

Funktion och användning:

• Används för snabb och säker elektrisk förbindelse mellan ledare vid montering, reparation eller ombyggnad av fordons elektriska kretsar.
• Flatstift och flatstifthylsor är designade för push-on / push-fit-anslutningar, där låg kontaktresistans och stabil mekanisk fastsättning är nödvändigt.
• Färgkodning (röd, blå, gul) anger typiska area- och strömklassintervall, vilket förenklar val vid montage.

Innehåll och storlekar:

• Flatstifthylsor 2,8 x 0,8 mm, röd (antal i förpackning anges av tillverkaren).
• Flatstifthylsor 4,8 x 0,8 mm, röd.
• Flatstifthylsor 6,3 x 0,8 mm, röd (inkl. fullt isolerade varianter).
• Flatstiftstungor 2,8 x 0,8 mm, röd.
• Flatstiftstungor 4,8 x 0,8 mm, röd.
• Flatstiftstungor 6,3 x 0,8 mm, röd, blå och gul.
• Push-on-kontakter i samma mått och färger för direkt montering på matchande flatstift.

Material och egenskaper:

• Ledande delar: typiskt tennbelagt koppar eller en kopparlegering, valt för god elektrisk ledningsförmåga och korrosionsmotstånd vid kontaktytor.
• Isolering: termoplastiskt material (ofta PVC eller nylon) med tillräcklig mekanisk styrka och isolationsavstånd för de nominella spänningarna i fordonsinstallationer.
• Mekanisk utförande: precisionsformade, dimensionsstabila flatstift och hylsor för jämnt kontakttryck och minimal rörelserelaterad felkontakt.
• Färgkodning: röd/blå/gul följer vanlig standardpraxis för att indikera kompatibla kabelareor.

Tekniska fördelar och överväganden:

• Standardmått (2,8/4,8/6,3 mm) säkerställer kompatibilitet med de flesta vanliga flatstiftskontakter i bil- och motorcykelbruk.
• Fullt isolerade varianter minskar risken för kortslutning vid täta eller vibrerande installationer.
• Push-on-design möjliggör snabb ihopkoppling utan specialverktyg; dock ger korrekt krympning och rätt krympverktyg bäst hållbarhet och låg kontaktresistans.
• Materialval minimerar oxidering på kontaktytor, vilket är viktigt i miljöer utsatta för fukt och vibrationer.

Kompatibilitet och användningstips:

• Lämpligt för bil, motorcykel och andra fordonsinstallationer samt små elektriska anläggningar där standard flatstift används.
• Välj färg och mått efter kabelarea och förväntad ström; säkerställ korrekt krympmetod och kontrollera mekanisk fastsättning efter montering.
• Vid behov av högre täthet eller miljöskydd bör man överväga förseglade eller lödda förbindelser istället för öppna push-on-kontakter.

Identifiering: Produkten förekommer i leverantörens sortiment under artikelnummer MPN 157.01.91 och kan spåras via GTIN 4068412025253. Det finns inget tillverkarvarumärke angivet i de tillgängliga uppgifterna; artikelnr. och GTIN bör användas vid beställning för att säkerställa korrekt variant.
