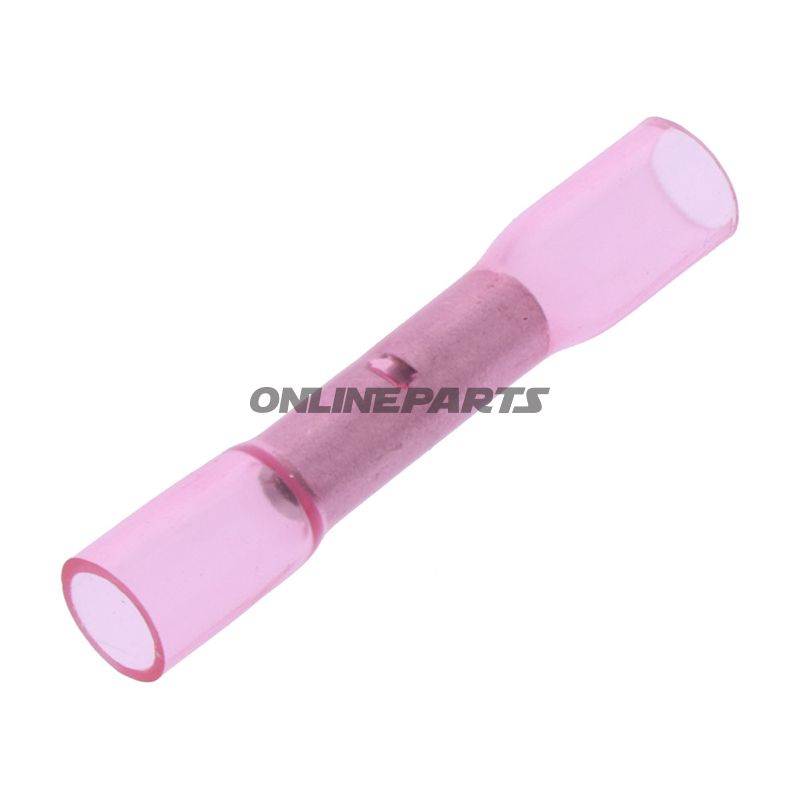

Butt Connector 0.5-1.5 Jmp Pck 25 Pcs Altn 1580702

Värmesvetsbara stötförbindelser (0,5–1,5 mm²) för kabelskarvar

Produkt: JMP värmesvetsbara stötförbindelser för kabeltvärsnitt 0,5–1,5 mm². Modellen registreras under tillverkarens artikelnummer MPN 158.08.75 och globalt som GTIN 4043981350197. Produkten levereras från märket JMP och är utvecklad för säkra, isolerade skarvar i små kablar, typiskt i fordon och elektriska installationer där vattentätning och mekanisk styrka önskas.

Funktion

• Stötförbindelsen sammanfogar två avisolerade ledare i en inline (butt) skarv så att ström kan ledas vidare utan användning av skruvterminaler.
• Den varmedaktivt krympflaga säkrar tät kontakt mellan ledare och isolering vid uppvärmning, vilket minskar risken för inträngning av fukt och korrosion i skarven.
• Designad för hantering vid lödfri installation — det finns ingen lödmaterial i denna modell.

Material och egenskaper

• Kopparhylsa eller liknande elektriskt ledande metall i mitten (kontaktområdet) för låg övergångsmotstånd och pålitlig strömförsörjning.
• Termoplastisk krympmössa/varmekrymppmaterial i röd färg som krymper vid uppvärmning för att ge mekanisk och miljömässig tätning.
• Temperaturmotstånd angivet till –125 °C i tekniska data, vilket anger materialets prestanda vid låga temperaturer; kontroll av maximal driftstemperatur och långtidsexponering rekommenderas i användningssituationer med höga temperaturer.
• Isolerad design: ja — ger elektrisk isolering och mekanisk skydd av skarven.

Tekniska data (översikt)

• Typ: Butt connector (stötförbindelse)
• Tvärsnittsområde: 0,5–1,5 mm²
• Isolerad: Ja
• VarmekrymPning: Ja
• Loddförbindelse: Nej
• Temperaturmotstånd: –125 °C (angivet)

Användning och kompatibilitet

• Passar för små multitrådiga och enfasiga ledare i motorcykel- och bilinstallationer, elektronik och allmänna elektriska reparationer.
• Används vid reparation eller ändring av ledningsnät där en vatten- och vibrationsbeständig skarv behövs.
• Passar till de angivna ledartvärsnitten; välj alltid rätt storlek i förhållande till kabeltypen för att uppnå korrekt krympning och elektrisk kontakt.

Praktiska anvisningar

• Ta bort isoleringen på ledarändarna till lämplig längd, placera ledarna i stötboxen, och uppvärm krympområdet jämnt (t.ex. med gasbrännare eller värmepistol) tills materialet krymper och sitter tätt.
• Undvik överhettning som kan skada isoleringen eller omkringliggande komponenter.
• Efter avkylning bör skarven kontrolleras visuellt och mekaniskt för korrekt krympning och elektrisk kontakt.

Obs: Denna vara upplyses i produktdata som en förpackning om 25 stycken i titeln, men detaljer om förpackning och antal vid köp kan variera beroende på återförsäljare. GTIN 4043981350197 och MPN 158.08.75 kan användas för att säkerställa korrekt modell vid beställning från JMP.
