Bussningssats M glidlager M10X128MM skottkärra

Böjningssats med glidlager M10 x 128 mm för skubbkar (Altrad-Fort kompatibel)

Denna böjningssats är avsedd för användning i Altrad-Fort-typen vagnar och innehåller de komponenter som normalt krävs vid utbyte av axelben och glidlager i axelupphängningen. Satsen sammanfogar axel, glidlager och tillhörande skruvar, så demontering och ommontering kan göras utan att behöva anskaffa enskilda delar från olika leverantörer.

Identifiering: GTIN: 5707562386218. Tillverkningsnummer/ varenummer (MPN): 330.00.07.

Funktion

• Glidlagerna bär axeln i skotlaxens hjullagring och tillåter rotationsrörelse mellan axel och ram utan rullande element.
• Satsen återställer korrekt avstånd och centrering av axeln, minskar direkt metall-mot-metall-slitage på hål och axel och säkerställer en stabil roterande funktion under belastning.
• De medföljande skruvarna med.flansch fäster axeln säkert i ramen och fördelar belastningen så att lagret sitter korrekt i position.

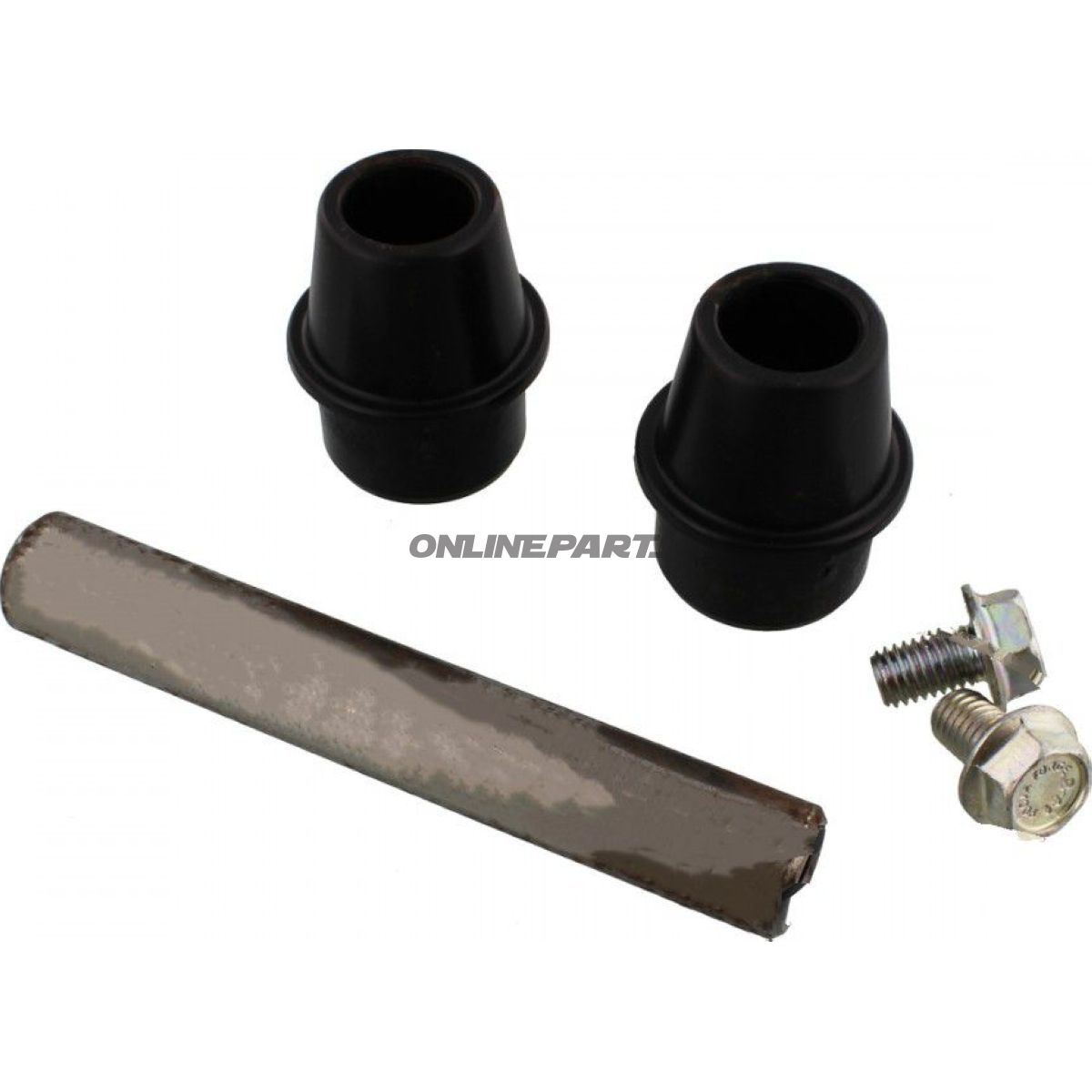

Innehåll i satsen

• 2 skruvar M10 x 16, klass 8.8 med fläns (DIN 6921) — skruvar med flänsmuttrfunktion för fördelaktig kontaktyta och låsning.
• 2 buss-glidlager Ø20 x 128 mm (anges i ett par dimensionstyper i leverantörens beskrivning: 20 x 128 mm med ytterdiameter ca 28,5 mm och/eller 35 x 71 mm beroende på monteringskrav). Dessa glidlager är dimensionerade för axel Ø20 mm.
• 1 axel till Altrad-Fort skottkärra: Ø20 x 129 mm med invändigt M10 gänga i båda ändar (för montering av skruvar/bolt på varje sida).

Materialval och egenskaper

• Glidlager: Typiskt tillverkade av bronz eller kompositmaterial med glidande lager (leverantören benämner dem som glidlager/bussar). Materialet är utvalt för att ge en balans mellan slitagehållfasthet och smörjegenskaper under cyklisk belastning.
• Axel: Stål med maskinbearbetade gängändar; dimensionerad för att motstå böjbelastning från hjulupphängningen. Axelens yta är normalt obehandlad eller lätt korrosionsskyddad beroende på leverantörens specifikation.
• Skruvar: Härdat stål i klass 8.8 med fläns (DIN 6921) för god dragkraft och jämn tryckfördelning mot bussen.
• Samarbetet mellan materialen reducerar direkt metallkontakt i hålen och minskar slitage på ram-delen vid korrekt montering och lämplig underhåll (smörjning vid behov).

Kompatibilitet och användning

• Främst avsett för Altrad-Fort skottkärror och motsvarande modeller med axel Ø20 mm och samma monteringsmått.
• Kontrollera alltid axel- och håldimensioner på befintlig ram och hjullager före montering för att säkerställa korrekta passmått (Ø20 axel, längd och gängplacering).
• Kan användas vid servicearbete, utbyte av slitna bussningar eller vid reparation efter skador i hjullarmningen.

Monterings- och underhållsnoter

• Rensa alla sammanfogade ytor från smuts och rost före montering. Se till korrekt förføring av glidlejets yttre för att undvika excentrisk belastning.
• Smörjning: Beroende av glidlejets material kan lätt smörjning vid montering förlänga livslängden. Följ tillverkarens anvisningar om de finns tillgängliga.
• Nåt skruvarna till lämpligt moment för klass 8.8-skruvar; undvik överdrivet tryck som kan deformera bussningar eller begränsa rotation.

Obs: Produktens GTIN (5707562386218) och MPN (330.00.07) kan användas för att bekräfta kompatibilitet med reservdelar och beställningsuppgifter hos leverantörer.
