Svenskt läsåsset kompakt set 42 x 80 x 42 mm för tillbyggnader och axlar

Detta kompaktionssett (MPN: 338.02.15, GTIN: 1224805) är utformat för användning på mindre axlar och tillhängare där platsen är begränsad och där ett integrerat lager/fläns-koncept föredras. Produkten kallas även AL-KO kompakt lager-/flänssats i flera källor och passar för brittiska tillbyggnader och liknande tillämpningar.

Funktion

• Lagerets primära funktion är att bära axiala- och radiella belastningar från hjul eller trummor på en kompakt axeluppsättning.
• Den kompakta konstruktionen kombinerar lagerelement och tätare/hållarfunktion för att minska monteringsplats och förenkla installationen.
• Satsen innehåller delar för fastspänning och säkring, så att lagret kan monteras och hållas i korrekt position under drift.

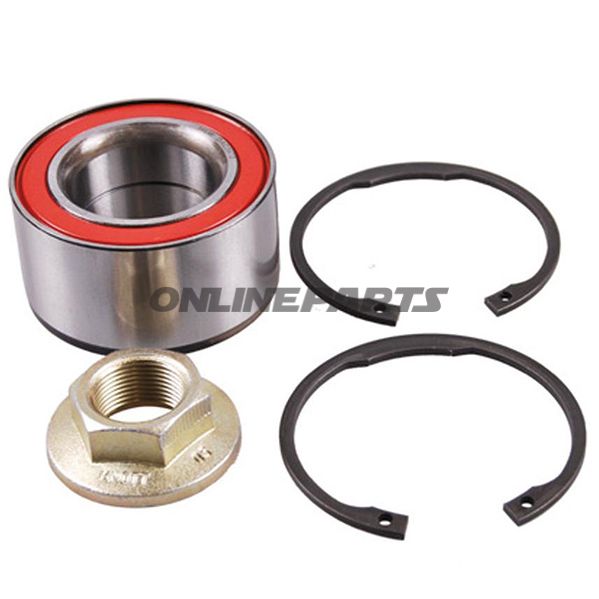

Innehåll och komponenter

• 1 x kompakt lager (kroppen med inbyggd lageryta)
• 1 x flänsmutter för förspänning och fixering
• 2 x låsband/säkringsringar för mekanisk säkring av montage

Dimensioner och kompatibilitet

• Inre diameter (borr): 42 mm — passar axlar med Ø42 mm
• Utvändig diameter: 80 mm — anger lagerskålets yttermått vid montering
• Monteras vanligtvis på små till medelstora tillbyggnader och axelmonteringar, inklusive brittiska standarder för lättflnbyggnader.

Material och egenskaper

• Lagret är tillverkat med material som lämpar sig för mekaniska belastningar; lagerhus och tillhörande mutter/fästelement är normalt av stål eller legeringar med ytförbehandling för korrosionsbeständighet.
• Låsbands/säkringsringar är tillverkade i stål och är utformade för att motstå upprepad vibration och rotation utan att förlora fasthållning.
• Det kompakta utformningen minskar inträngning av smuts jämfört med öppna lager, men korrekt montering och periodisk inspektion är fortfarande nödvändiga för lång livslängd.

Tekniska överväganden vid montering

• Säkerställ att axelns Ø är exakt 42 mm och fri från grader eller korrosion innan monteringen för att undvika felpassning.
• Kontrollera korrekt moment på flänsmuttern enligt tillverkarens specifikationer och använd låsband/säkringsringar enligt anvisningarna för att förhindra lösningar under drift.
• Kontrollera glapp och eventuella tätningar vid montage för att säkerställa tillräckligt skydd mot fukt och smuts.

Fördelar i praktiken

• Platsbesparande konstruktion gör uppsättningen lämplig där traditionellt skilda lager- och flänhedenheter inte kan användas.
• Levereras komplett med flänsmuttr och säkringsringar, vilket förenklar monteringsprocessen för mekaniker.
• MPN 338.02.15 och GTIN 1224805 gör det lättare att matcha varan med reservdelskataloger och tekniska dokument.

Rekommendation

Kontrollera alltid fordonets eller tillbyggnadens specifikationer och mått innan lagerdelen monteras. Detta lager-sett är lämpligt för mekaniker och erfarna underhållstekniker som har kännedom om korrekt momentgivning och säkringsrutiner vid hjul/axelmontering.
